Instrukcja obsługi systemu prowadnicy IGM LAGUNA DX3 DriftMaster

Najważniejsze informacje z instrukcji

System prowadnicy IGM LAGUNA DX3 DriftMaster jest przeznaczony do pił taśmowych. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa. Najważniejsze czynności obejmują prawidłowy montaż na stole piły, ustawienie równoległości względem ostrza oraz regulację dryfu. Prowadnica i szyna powinny zawsze pozostawać jako jedna jednostka; nie należy ich rozdzielać podczas przenoszenia.

Bezpieczeństwo

• Prace montażowe, naprawy i konserwację przeprowadzaj tylko przy odłączonym zasilaniu.
• Używaj wyłącznie oryginalnych części zamiennych.
• Nie pozostawiaj urządzenia w wilgotnym środowisku i nie wystawiaj go na deszcz.
• Upewnij się, że dźwignia blokująca jest zaangażowana, a czerwony suwak osadzony podczas pracy.

Montaż i instalacja

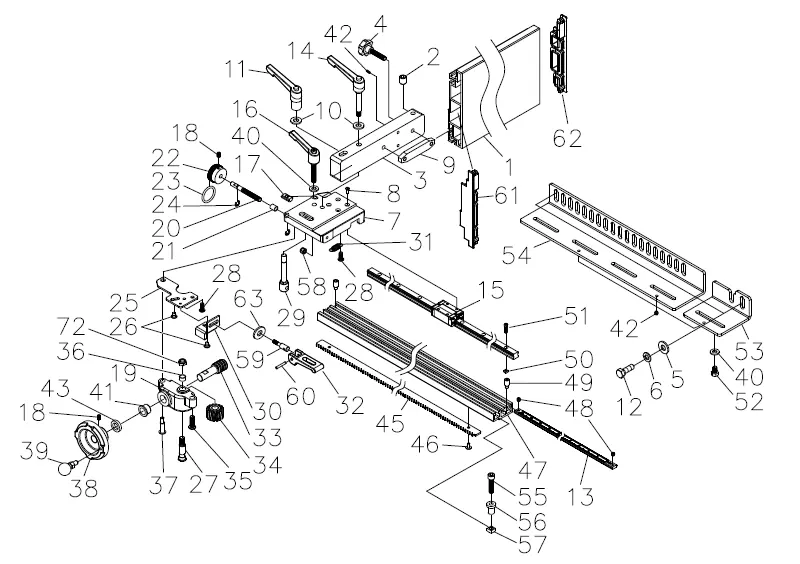

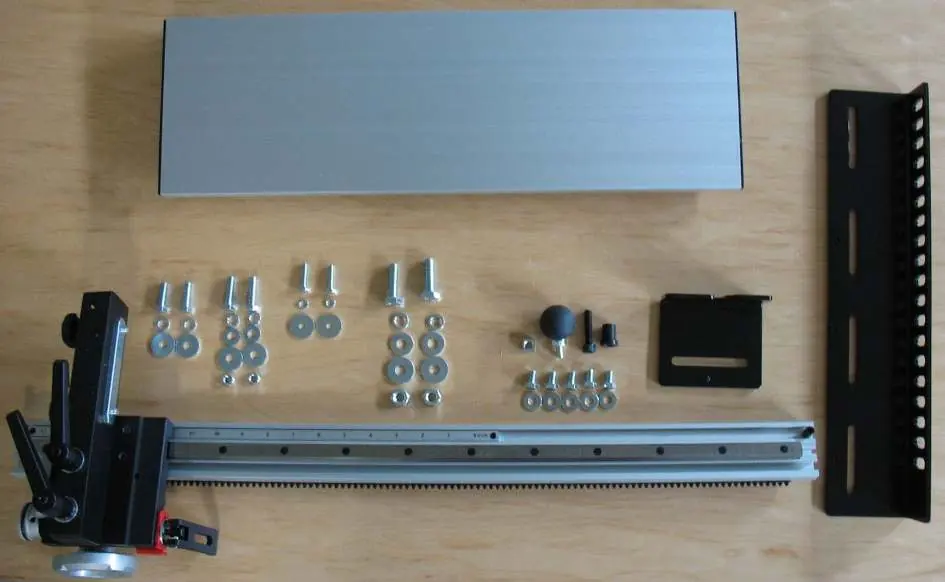

Czas montażu wynosi około 30 minut. Proces obejmuje:

1. Włożenie skali pomiarowej (cale lub mm) do przedniego kanału szyny.
2. Przykręcenie czarnego ogranicznika (stop stud) po prawej stronie szyny.
3. Zamontowanie pokrętła na kole ręcznym.

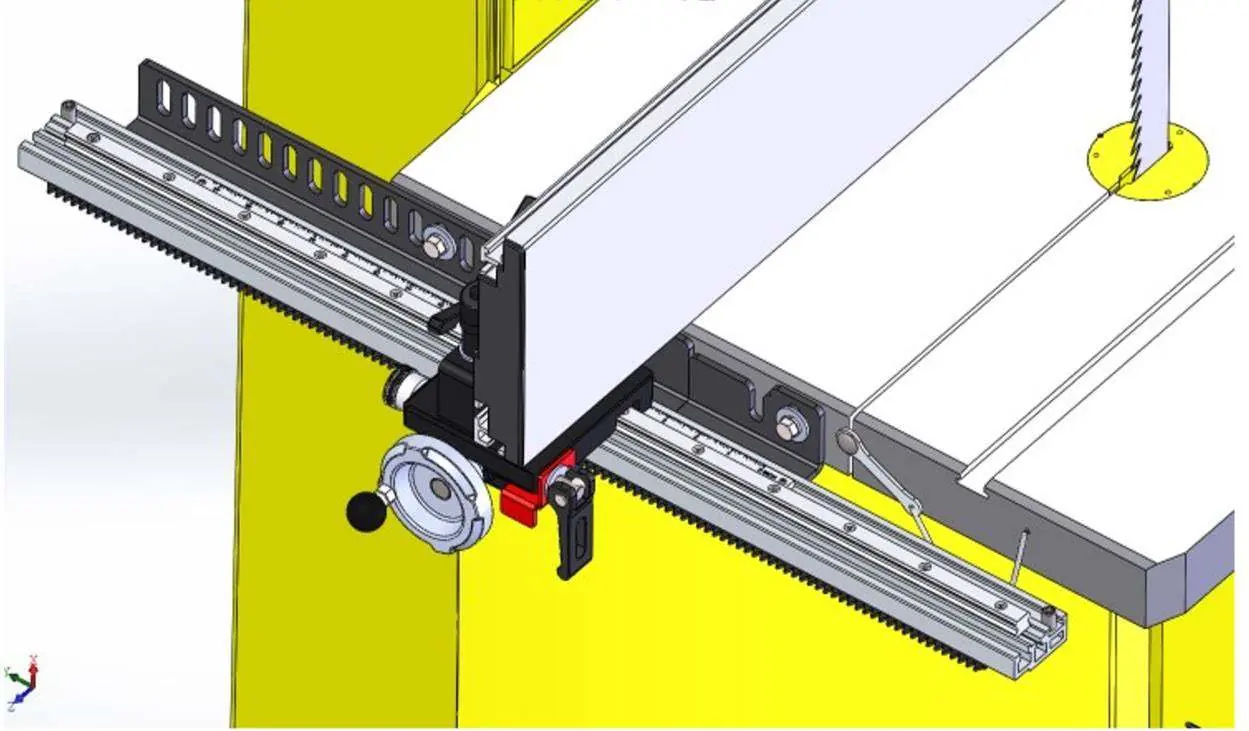

4. Montaż wsporników do stołu piły (dostępne różne opcje montażowe w zależności od modelu piły).

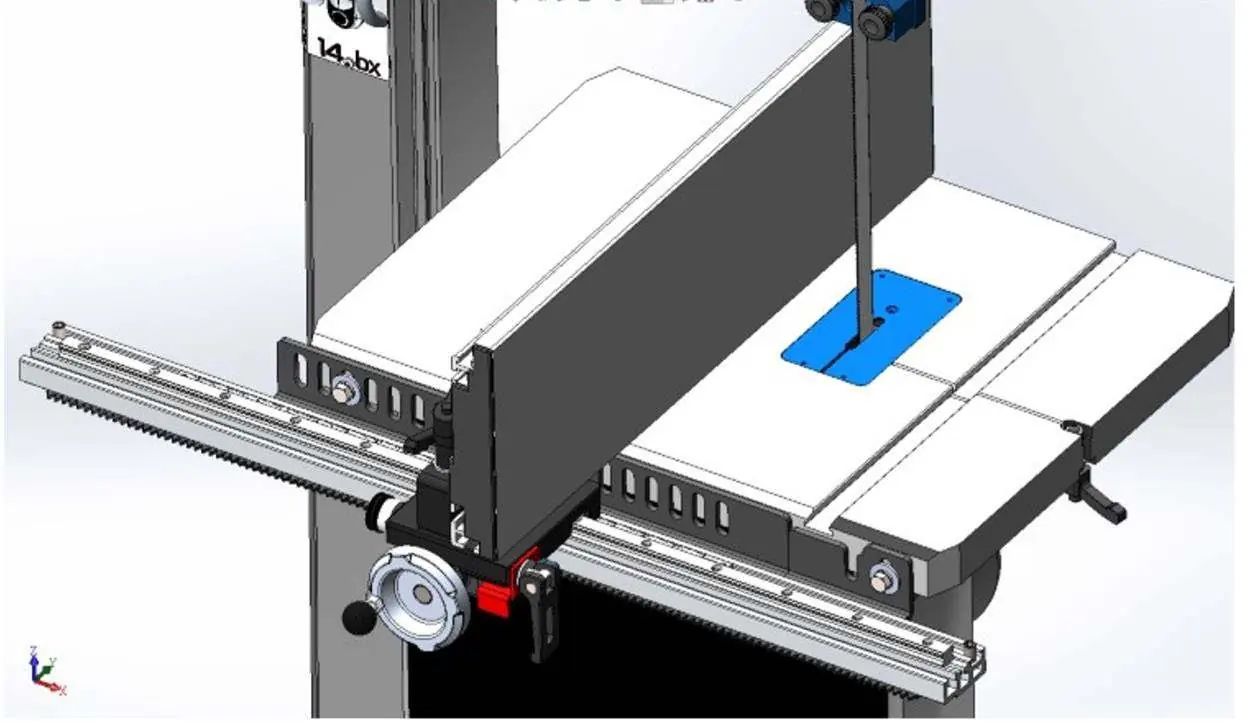

5. Przykręcenie prowadnicy do wsporników, upewniając się, że szyna jest równoległa do krawędzi stołu.

Obsługa prowadnicy

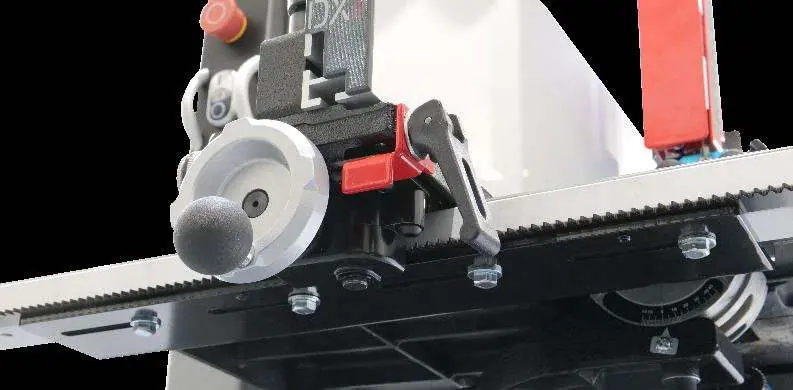

Prowadnicę można przesuwać do przodu i do tyłu po poluzowaniu dwóch pokręteł blokujących. Aby przesunąć prowadnicę w lewo lub w prawo, należy poluzować blokadę przesuwu i obracać kołem ręcznym. Jeden pełny obrót koła przesuwa prowadnicę o około 7 mm. Dostępna jest również funkcja mikroregulacji za pomocą dźwigni blokującej i czerwonego suwaka.

Regulacje

Równoległość względem stołu

Jeśli prowadnica nie jest równoległa do stołu (różna szczelina na końcach), należy poluzować śruby montażowe i użyć śrub nastawczych (klucz imbusowy 3 mm) po prawej stronie, aby podnieść szynę. Jeśli szczelina jest większa z przodu, należy użyć plastikowej śruby nastawczej (klucz 6 mm).

Prostopadłość (90°)

Jeśli prowadnica nie jest prostopadła do stołu, należy lekko poluzować pokrętła blokujące i użyć dwóch śrub nastawczych znajdujących się między nimi (klucz 3 mm). Górna śruba przechyla prowadnicę w prawo, dolna w lewo.

Regulacja dryfu

Aby wyeliminować dryfowanie ostrza, należy ustawić prowadnicę równolegle do naturalnego kierunku cięcia ostrza. Wymaga to wykonania testowego cięcia w kawałku drewna (min. 250 mm długości, 12 mm grubości), sprawdzenia pozycji ostrza w rzazie i skorygowania ustawienia za pomocą pokrętła dryfu.

Konserwacja

• Utrzymuj prowadnicę w czystości.
• Raz w miesiącu nałóż lekki smar na śrubę regulacyjną dryfu i przechyłu.
• Raz w miesiącu nałóż lekki smar na przekładnię ślimakową.
• Okresowo sprawdzaj dokręcenie wszystkich śrub i nakrętek.
