Instrukcja obsługi frezarki górnowrzecionowej Triton MOF001

Najważniejsze informacje z instrukcji

Frezarka górnowrzecionowa Triton MOF001 to narzędzie o mocy 1400W, przeznaczone do wycinania profili, rowkowania, obróbki krawędzi oraz wycinania otworów w drewnie naturalnym i kompozytowym. Urządzenie może być używane jako narzędzie ręczne lub zamontowane stacjonarnie w stole frezerskim. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest odłączone od zasilania podczas wszelkich czynności montażowych i regulacyjnych.

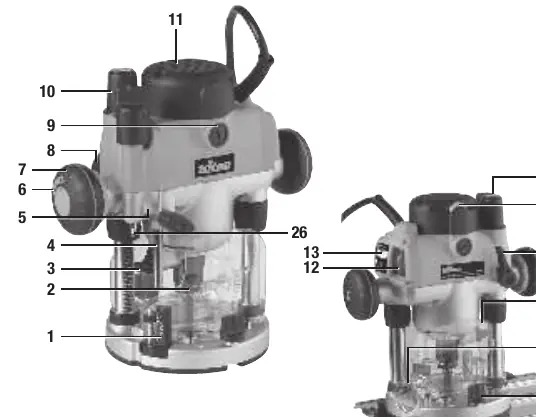

Opis urządzenia

Frezarka wyposażona jest w szereg elementów sterujących, w tym:

• Ograniczniki głębokości i rewolwerowe: Pozwalają na precyzyjne ustawienie do trzech różnych głębokości cięcia.
• Regulacja prędkości: Pokrętło (15) umożliwia płynną regulację prędkości w zakresie 8000–21000 obr./min.
• Systemy regulacji głębokości: Dostępne są trzy metody: swobodne zanurzenie, pokrętło regulacji wysokości oraz mikroregulator.
• Port odsysania pyłu: Umożliwia podłączenie zewnętrznego systemu odsysania wiórów.

Montaż i instalacja

Przed użyciem należy zamontować odpowiedni frez w tulei zaciskowej. Frezarkę należy umieścić do góry nogami na płaskiej powierzchni, a następnie za pomocą klucza (23) poluzować tuleję zaciskową. Frez powinien być włożony na głębokość co najmniej 20 mm lub połowy długości chwytu. W przypadku korzystania z prowadnicy lub przedłużonej podstawy, należy je zamontować zgodnie z instrukcją, używając pokręteł mocujących (20).

Obsługa i regulacja

Włączanie urządzenia odbywa się poprzez przesunięcie pokrywy ochronnej (13) i ustawienie przełącznika (12) w pozycji 'I'. Regulacja głębokości cięcia może odbywać się na trzy sposoby, w zależności od wymaganej precyzji. Mikroregulator (10) jest szczególnie przydatny do precyzyjnych ustawień w trybie pracy ze stołem. Podczas pracy należy zawsze trzymać urządzenie obiema rękami i zapewniać stabilne podparcie dla obrabianego materiału.

Konserwacja i czyszczenie

Regularna konserwacja jest kluczowa dla długiej żywotności narzędzia. Należy regularnie sprawdzać dokręcenie śrub oraz stan przewodu zasilającego. Szczotki węglowe silnika ulegają zużyciu i powinny być sprawdzane oraz wymieniane w razie potrzeby. Po wymianie szczotek zaleca się uruchomienie urządzenia bez obciążenia na 2-3 minuty w celu ich dotarcia.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, takich jak brak reakcji na włącznik, niedokładne cięcie czy nadmierne wibracje, należy sprawdzić zasilanie, dokręcenie frezu oraz stan szczotek węglowych. W razie poważniejszych usterek, takich jak uszkodzenie silnika czy przełącznika, należy skontaktować się z autoryzowanym serwisem Triton.
