Instrukcja obsługi tokarki elektronicznej Charnwood 1420V
Szybki przewodnik po obsłudze, montażu i konserwacji tokarki Charnwood 1420V. Dowiedz się, jak ustawić prędkość obrotową, wymienić pasek napędowy i rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Tokarka Charnwood 1420V jest przeznaczona do użytku hobbystycznego (maksymalnie 100 godzin pracy rocznie). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga podnoszenia przez dwie osoby. Nigdy nie należy dokonywać regulacji obrabianego elementu, gdy tokarka jest w ruchu. Zawsze należy stosować okulary ochronne i ochronniki słuchu.
Opis urządzenia

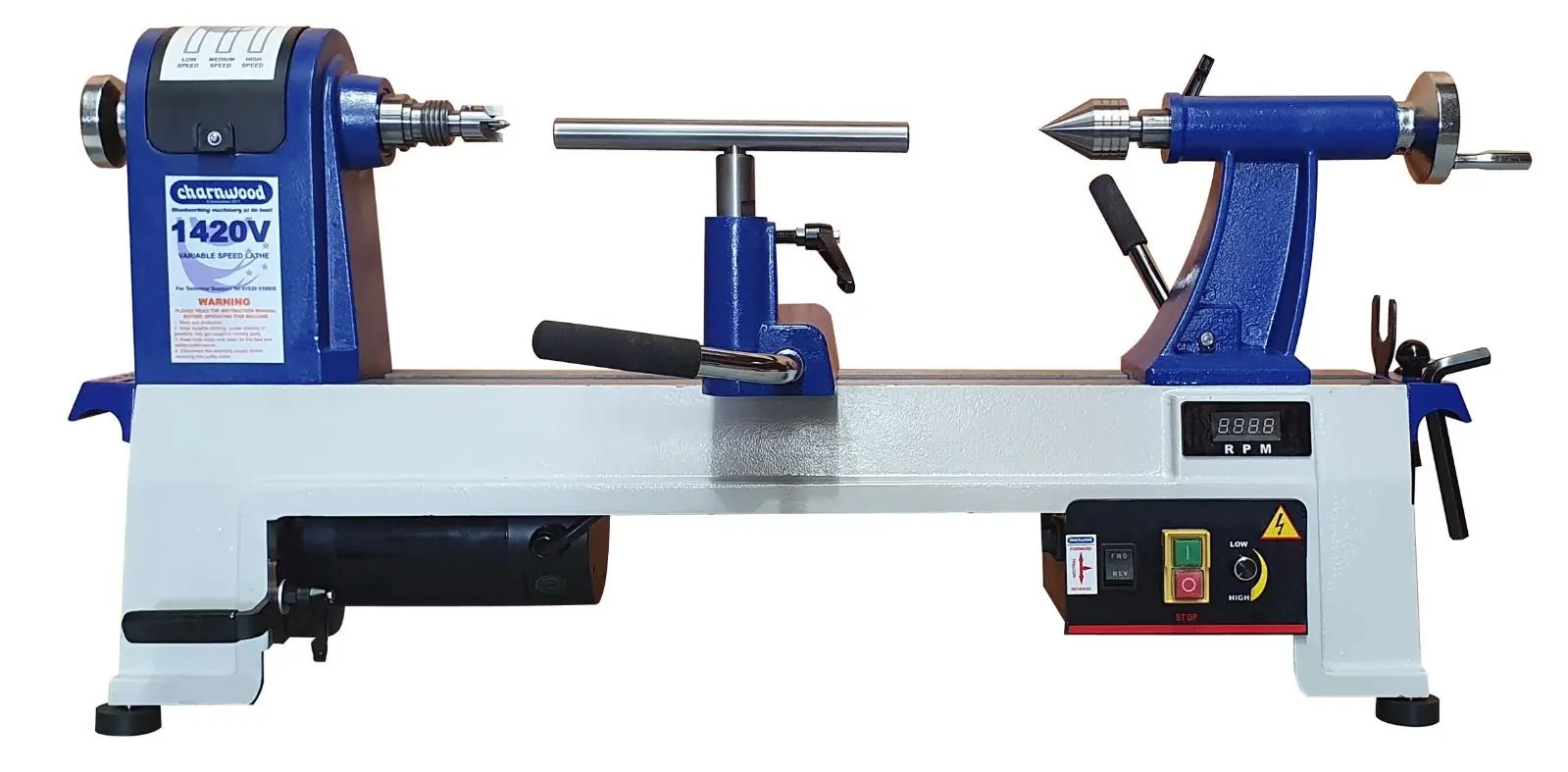

Tokarka składa się z łoża, wrzeciennika (headstock), konika (tailstock) oraz podpórki narzędziowej (tool rest). Urządzenie wyposażone jest w elektroniczną regulację prędkości oraz cyfrowy wyświetlacz obrotów (RPM). Posiada system indeksowania wrzeciona z 24 pozycjami.
Montaż i przygotowanie

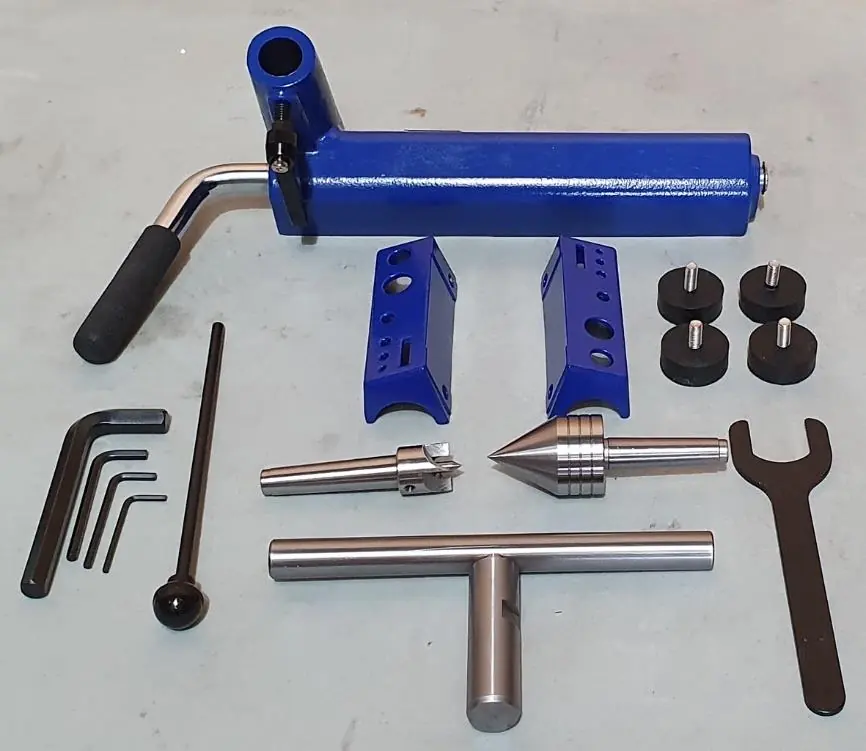

Urządzenie jest dostarczane w jednym kartonie. Montaż obejmuje:
- Przykręcenie stopek gumowych (jeśli tokarka nie jest montowana na stałe do stołu).

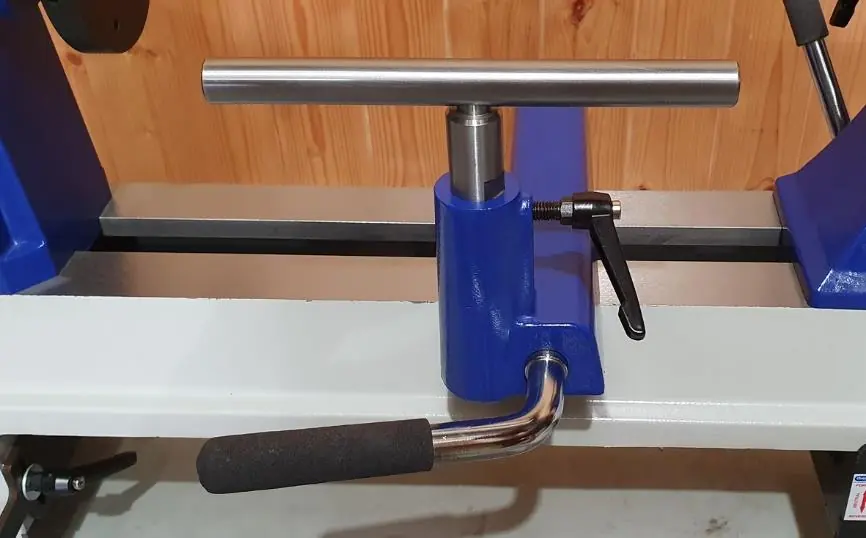

- Montaż podpórki narzędziowej (tool rest) na łożu.
- Montaż uchwytów transportowych na końcach łoża.
- Demontaż tarczy zabierakowej (faceplate) w razie potrzeby, przy użyciu dostarczonego pręta (knockout bar) i klucza.
Obsługa tokarki
Tokarka posiada trzy zakresy prędkości obrotowej, które uzyskuje się poprzez zmianę położenia paska napędowego na kołach pasowych:
- Niski: 250 - 750 obr./min
- Średni: 600 - 1700 obr./min
- Wysoki: 1200 - 3550 obr./min

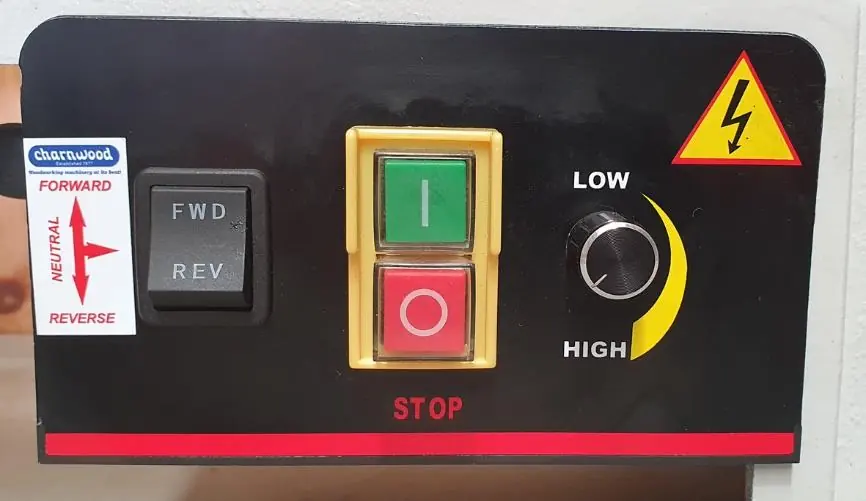

Zmiana prędkości wymaga otwarcia pokrywy paska, poluzowania napinacza i przełożenia paska. Przełącznik przód/tył (Forward/Reverse) może być używany tylko po całkowitym zatrzymaniu wrzeciona.
Konserwacja
Regularna konserwacja obejmuje:

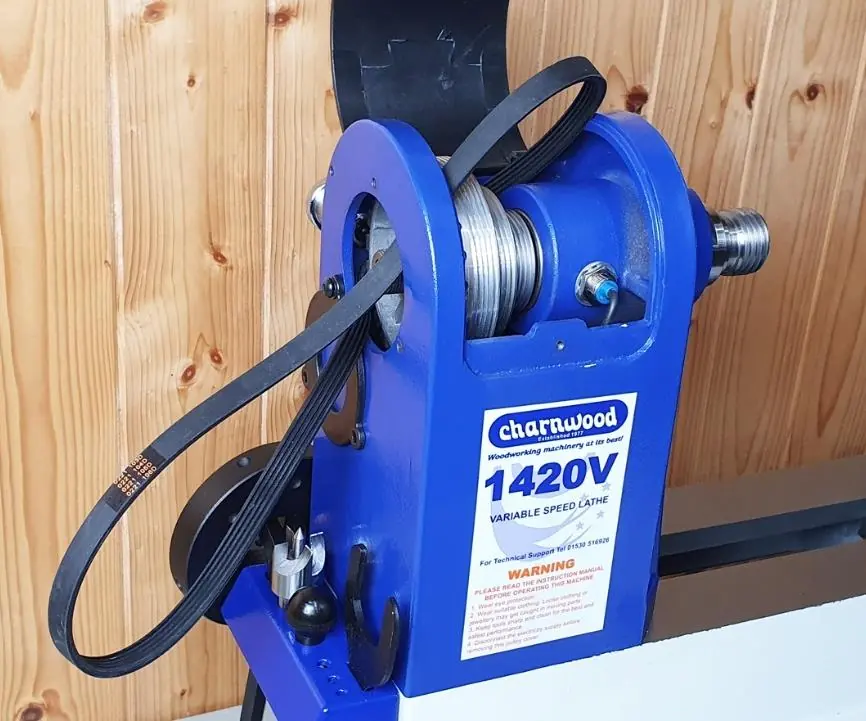

- Wymiana paska napędowego: Wymaga zdjęcia pokrywy, poluzowania napinacza i wymiany paska na nowy.
- Wymiana szczotek silnika: Należy je kontrolować co ok. 500 godzin pracy lub gdy zużyją się do długości 7 mm. Zawsze wymieniaj obie szczotki jednocześnie.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź bezpieczniki oraz połączenia kablowe. Jeśli wrzeciono zwalnia pod obciążeniem, zwiększ napięcie paska. Jeśli silnik się przegrzewa, zmniejsz głębokość cięcia lub oczyść otwory wentylacyjne.
Dane techniczne
Silnik DC 750W (1KM), zasilanie 240V. Gwint wrzeciona M33 x 3.5mm, stożek MT2. Waga urządzenia wynosi 57 kg.
Praktyczna pomoc
Typowe problemy
Tokarka nie uruchamia się
Sprawdź bezpiecznik we wtyczce, bezpiecznik w skrzynce sterowniczej lub połączenia kablowe.
Wrzeciono zatrzymuje się pod obciążeniem
Zwiększ napięcie paska napędowego.
Silnik przegrzewa się
Zmniejsz głębokość cięcia lub oczyść otwory wentylacyjne z wiórów.
Tokarka nie startuje, wyświetlacz świeci
Upewnij się, że trzpień indeksujący (indexing pin) jest wyciągnięty.
Przed użyciem
- Upewnij się, że wszystkie osłony są na miejscu.
- Usuń klucze i narzędzia regulacyjne z tokarki.
- Sprawdź, czy obrabiany materiał jest dobrze zamocowany i wyważony.
- Załóż okulary ochronne i ochronniki słuchu.
- Upewnij się, że prędkość obrotowa jest ustawiona na najniższą przed startem.
Parametry w praktyce
- Zakresy prędkości
- Trzy zakresy: 250-750, 600-1700, 1200-3550 obr./min.
- Gwint wrzeciona
- M33 x 3.5mm.
- Stożek wrzeciona
- MT2.
Ilustracje i schematy

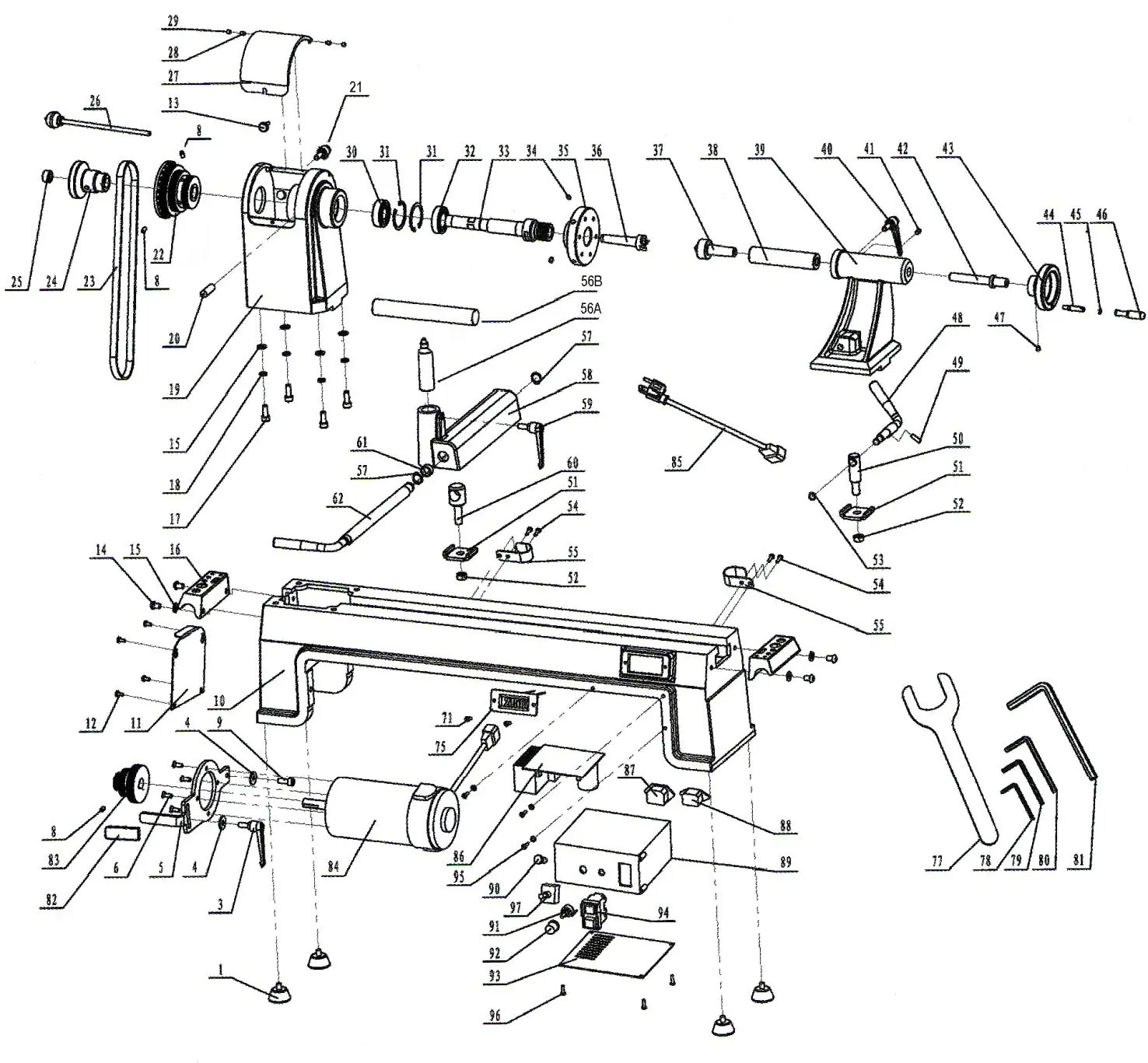

- Schemat części (Parts Drawing) pokazuje rozmieszczenie wszystkich elementów tokarki.
- Schemat elektryczny (Wiring Diagram) przedstawia połączenia silnika, sterownika prędkości i przełączników.
Zgodność modelu
- Tokarka przeznaczona do użytku hobbystycznego (maks. 100h rocznie).
- Używanie urządzenia niezgodnie z przeznaczeniem powoduje utratę gwarancji.
