Instrukcja obsługi posuwu Logosol Pro Feed 12V

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy posuwu Logosol Pro Feed 12V. Dokument zawiera szczegółowe wytyczne dotyczące montażu, podłączenia elektrycznego oraz bezpiecznej eksploatacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi środków ochrony indywidualnej oraz przygotowania stanowiska pracy.

Bezpieczeństwo i przygotowanie stanowiska

Praca z posuwem wymaga przestrzegania rygorystycznych zasad bezpieczeństwa:

• Środki ochrony: Zawsze używaj atestowanych rękawic ochronnych (klasa 1), ochrony słuchu, okularów ochronnych, obuwia ochronnego ze stalowym podnoskiem oraz długich spodni ochronnych.
• Zabezpieczenia: Maszyna wyposażona jest w wyłącznik bezpieczeństwa na osłonie koła pasowego – urządzenie nie zadziała, jeśli osłony nie są zamknięte.
• Stanowisko pracy: Upewnij się, że teren jest równy i utwardzony. Zapewnij co najmniej 5 metrów wolnej przestrzeni wokół urządzenia.
• Ograniczenia: Osoby poniżej 18 roku życia nie mogą obsługiwać urządzenia. Nigdy nie pracuj pod wpływem alkoholu, leków lub w stanie zmęczenia.

Montaż urządzenia

Montaż posuwu składa się z 24 kroków opisanych w instrukcji. Kluczowe etapy obejmują:

• Przygotowanie ramy i montaż elementów mechanicznych zgodnie z rysunkami technicznymi.

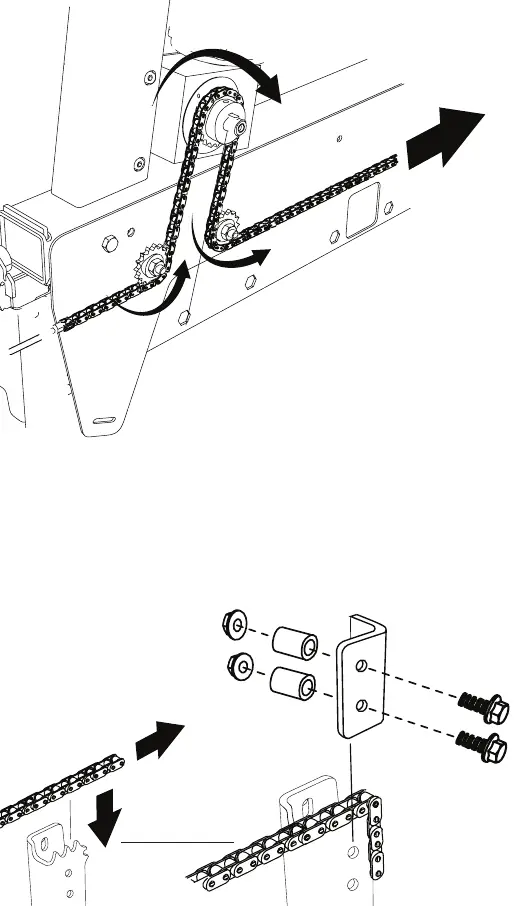

• Instalację łańcucha posuwu – należy go napiąć ręcznie przed zamocowaniem na blokadzie łańcucha.
• Montaż osłon i elementów sterujących.
• W przypadku niektórych etapów montażu (np. ramię operacyjne, siłownik) instrukcja zaznacza, że wymagane elementy nie są dołączone do zestawu.

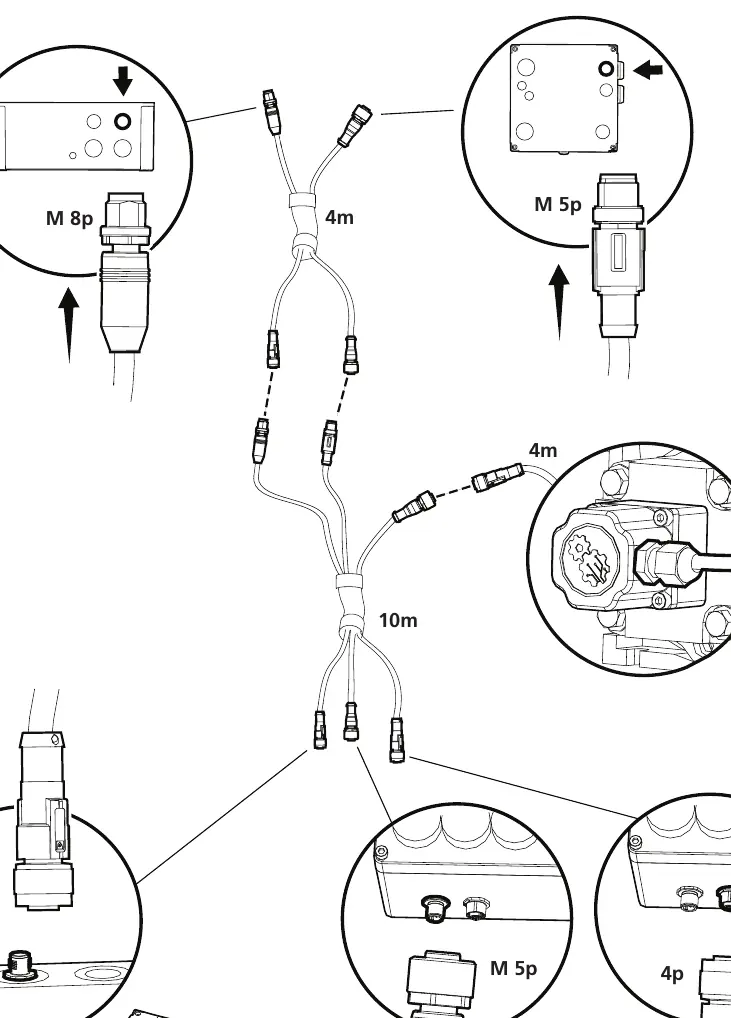

Podłączenie przewodów

Podłączenie elektryczne wymaga uwagi w zakresie prowadzenia kabli:

• Użyj dostarczonych kabli (4m i 10m) do połączenia posuwu z panelem sterowania i zasilaniem.
• Upewnij się, że kable są poprawnie zawieszone w odciążkach, aby uniknąć kolizji podczas pracy wzdłuż szyny.
• Sprawdź polaryzację przy podłączaniu do silnika (czerwony/czarny).

Pierwsze uruchomienie

Przed rozpoczęciem pracy wykonaj następujące czynności:

• Sprawdź, czy zasilanie jest sprawne.
• Uruchom głowicę tnącą wzdłuż szyny za pomocą siłownika, słuchając, czy praca jest płynna i czy łańcuch jest poprawnie ustawiony między kołami zębatymi.
• Upewnij się, że podczas ruchu nie dochodzi do kolizji fizycznych.

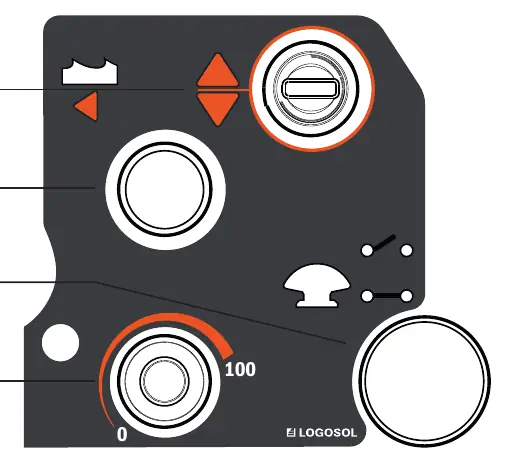

Obsługa panelu sterowania

Panel sterowania zawiera:

• Dźwignię operacyjną: Służy do sterowania ruchem.
• Przycisk startu silnika: Obsługiwany w połączeniu z wyłącznikiem bezpieczeństwa.
• Wyłącznik bezpieczeństwa: Do natychmiastowego zatrzymania.
• Regulację prędkości posuwu: Pokrętło z zakresem 0-100.

Rozwiązywanie problemów

W przypadku awarii sprawdź poniższe punkty:

• Maszyna nie startuje: Sprawdź luźne styki, wilgoć w skrzynce, wyłącznik różnicowoprądowy (RCD) lub przepalone bezpieczniki.
• Nietypowe hałasy: Sprawdź ustawienie łańcucha, jego napięcie oraz stan łożysk i przekładni.
• Zły kierunek pracy: Zamień kable na biegunach silnika (odwrócona faza).
• Silnik nie pracuje: Jeśli silnik jest gorący, zadziałało zabezpieczenie termiczne – poczekaj, aż ostygnie.
