Instrukcja obsługi frezarki górnowrzecionowej Bosch POF 1200 AE / 1400 ACE

Najważniejsze informacje

Niniejsza instrukcja dotyczy frezarek górnowrzecionowych Bosch POF 1200 AE oraz POF 1400 ACE. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi narzędzi elektrycznych, ochrony osobistej oraz bezpiecznego prowadzenia frezarki. Urządzenie przeznaczone jest do frezowania rowków, krawędzi, profili i otworów podłużnych w drewnie, tworzywach sztucznych i lekkich materiałach budowlanych.

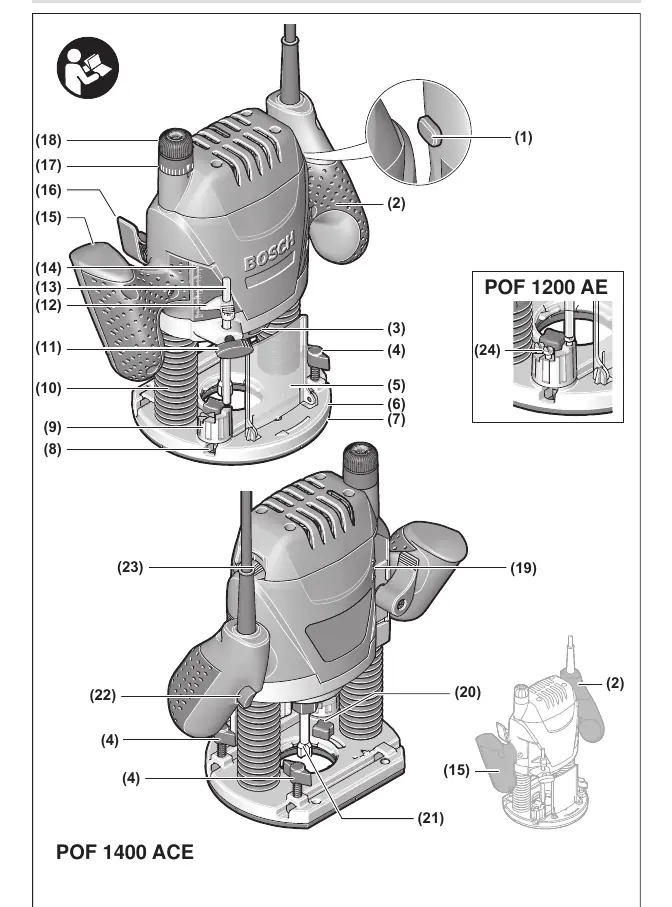

Opis urządzenia

Frezarka składa się z wielu elementów sterujących, w tym:

• (1) Blokada włącznika
• (3) Przycisk blokady wrzeciona
• (16) Dźwignia blokady głębokości frezowania
• (18) Pokrętło precyzyjnej regulacji głębokości (tylko POF 1400 ACE)
• (22) Włącznik/wyłącznik
• (23) Pokrętło wstępnego wyboru prędkości obrotowej

Montaż

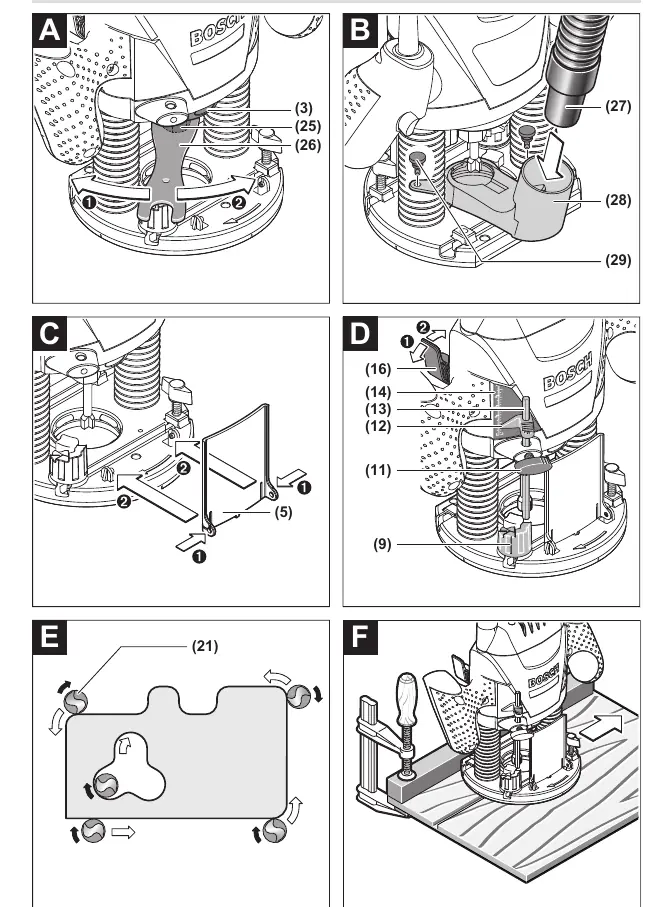

Wkładanie frezu

1. Zaleca się stosowanie rękawic ochronnych.
2. Opuść osłonę przeciwpyłową (5).
3. Wciśnij i przytrzymaj przycisk blokady wrzeciona (3).
4. Poluzuj nakrętkę (25) kluczem płaskim (26).
5. Wsuń frez w tuleję zaciskową (min. 20 mm).
6. Dokręć nakrętkę (25).
7. Podnieś osłonę przeciwpyłową (5).

Odsysanie pyłu

Adapter do odsysania (28) można zamontować z wylotem do przodu lub do tyłu. Należy go przymocować do podstawy (6) za pomocą śrub radełkowanych (29). Wąż odsysający (27) podłącza się bezpośrednio do adaptera.

Obsługa

Ustawianie głębokości frezowania

1. Umieść frezarkę na obrabianym materiale.
2. Ustaw ogranicznik stopniowy (9) na najniższy stopień.
3. Poluzuj śrubę ogranicznika głębokości (11).
4. Opuść frezarkę, aż frez dotknie powierzchni materiału.
5. Zablokuj dźwignię (16).
6. Ustaw ogranicznik głębokości (13) na ograniczniku stopniowym (9) i wyzeruj wskaźnik (12).
7. Ustaw żądaną głębokość i dokręć śrubę (11).

Techniki frezowania

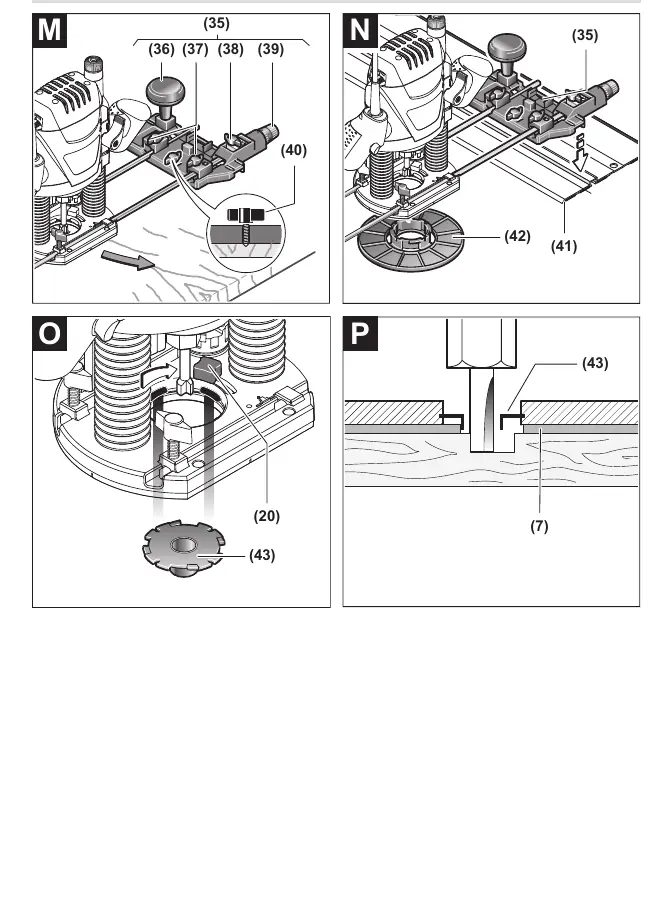

Frezowanie należy zawsze wykonywać w kierunku przeciwnym do obrotów frezu (frezowanie przeciwbieżne). Urządzenie oferuje różne techniki pracy, w tym frezowanie z prowadnicą równoległą, frezowanie po łuku, frezowanie z użyciem cyrkla (M), szyny prowadzącej (N) oraz tulei kopiującej (O-P).

Konserwacja

Zawsze wyciągaj wtyczkę z gniazdka przed przystąpieniem do prac serwisowych. Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku konieczności wymiany przewodu zasilającego, należy zlecić to serwisowi Bosch.
