Instrukcja obsługi frezarki krawędziowej VEVOR 0700C

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy frezarki krawędziowej VEVOR 0700C. Dokument zawiera wytyczne dotyczące bezpiecznej obsługi, konserwacji oraz montażu akcesoriów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa elektrycznego i osobistego.

Opis urządzenia

Frezarka wyposażona jest w następujące elementy sterujące:

• Włącznik (ON/OFF)
• Pokrętło regulacji prędkości (1-6)
• Nasadka szczotki węglowej
• Przycisk blokady
• Lampa LED

Dane techniczne

• Napięcie znamionowe: 120V/60Hz lub 220-240V/50Hz
• Moc: 800W
• Prędkość bez obciążenia: 10000-30000 obr./min
• Masa netto: 1.8kg

Bezpieczeństwo

Ostrzeżenia ogólne:

• Urządzenie przeznaczone wyłącznie do użytku prywatnego, nie do celów komercyjnych.
• Zawsze używaj ochrony oczu.
• Utrzymuj miejsce pracy w czystości i dobrze oświetlone.
• Nie używaj urządzenia w atmosferze wybuchowej (łatwopalne ciecze, gazy, pyły).
• Odłącz wtyczkę od zasilania przed dokonywaniem regulacji, wymianą akcesoriów lub przechowywaniem urządzenia.

Obsługa

Regulacja wysunięcia frezu

Aby wyregulować wysunięcie frezu, poluzuj dźwignię blokującą i przesuń podstawę narzędzia w górę lub w dół, obracając śrubę regulacyjną. Po ustawieniu żądanej głębokości, mocno dokręć dźwignię blokującą.

Regulacja prędkości

Prędkość narzędzia można regulować za pomocą pokrętła w zakresie od 1 do 6. Wyższa liczba oznacza wyższą prędkość obrotową. Prędkość należy dostosować do rodzaju materiału i średnicy frezu.

Montaż i demontaż frezu

Włóż frez do tulei zaciskowej i dokręć nakrętkę za pomocą dostarczonych kluczy lub blokady wału.

Montaż akcesoriów

• Prowadnica prosta: Służy do prostych cięć przy fazowaniu lub rowkowaniu. Zamontuj płytkę prowadzącą do prowadnicy prostej za pomocą śruby i nakrętki motylkowej.
• Prowadnica trymera: Ułatwia wykonywanie cięć krzywoliniowych. Rolka prowadząca powinna przesuwać się wzdłuż krawędzi obrabianego przedmiotu.

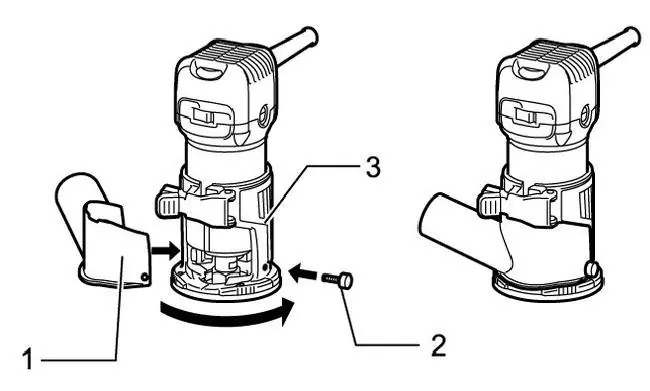

• Odpylacz: Zamontuj port odpylania na podstawie narzędzia za pomocą śrub motylkowych, upewniając się, że wypukła część portu jest osadzona w rowku podstawy.

Konserwacja

Regularnie sprawdzaj stan szczotek węglowych. Wymieniaj je, gdy zużyją się do poziomu oznaczonego jako limit. Obie szczotki należy wymieniać jednocześnie, używając wyłącznie identycznych części zamiennych.
