Instrukcja obsługi podkaszarki akumulatorowej Husqvarna 115iL
Szybki przewodnik po instrukcji obsługi podkaszarki akumulatorowej Husqvarna 115iL. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podkaszarka akumulatorowa Husqvarna 115iL to urządzenie przeznaczone do przycinania trawy. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Operator musi upewnić się, że w promieniu 15 metrów od miejsca pracy nie przebywają żadne osoby ani zwierzęta. Urządzenie posiada funkcję oszczędzania energii SavE oraz automatyczne wyłączanie po 45 sekundach bezczynności.
Opis urządzenia

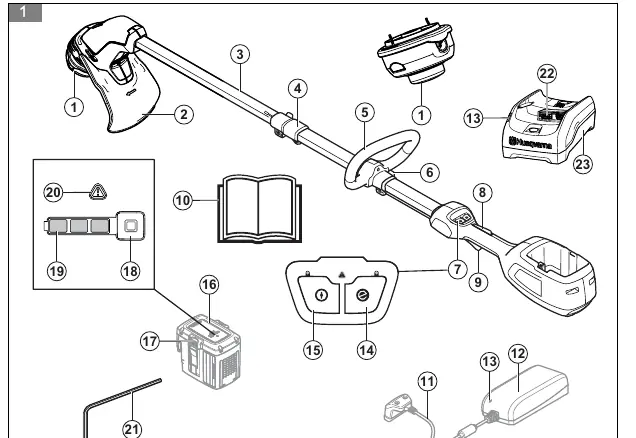

Główne elementy podkaszarki (zgodnie z rysunkiem 1):
- Głowica tnąca i osłona
- Wał teleskopowy z regulacją
- Uchwyt pętlowy
- Klawiatura sterująca z przyciskiem start/stop i funkcją SavE
- Spust zasilania z blokadą
- Akumulator i ładowarka (QC80 lub 40-C80)
Montaż
Przed montażem należy wyjąć akumulator:
- Osłona: Zamontuj osłonę na głowicy tnącej i zabezpiecz śrubą.
- Głowica tnąca: Zablokuj wał za pomocą kołka blokującego i nakręć głowicę w kierunku przeciwnym do ruchu wskazówek zegara.
- Uchwyt: Zamontuj uchwyt pętlowy na wale za pomocą śrub i wyreguluj jego pozycję.
Obsługa
Aby uruchomić urządzenie, naciśnij i przytrzymaj przycisk start/stop na klawiaturze, aż zaświeci się zielona dioda. Następnie zwolnij blokadę spustu i naciśnij spust zasilania. Podczas pracy trzymaj urządzenie oburącz. Funkcja SavE pozwala na wydłużenie czasu pracy bez utraty mocy cięcia.
Konserwacja
Regularna konserwacja jest kluczowa dla bezpieczeństwa i żywotności urządzenia:
- Codziennie: Czyść zewnętrzne części suchą szmatką (nie używaj wody), sprawdzaj działanie przycisków, spustu, osłony i głowicy tnącej. Sprawdzaj dokręcenie śrub.
- Co tydzień: Sprawdzaj stan kabli i połączeń.
- Co miesiąc: Sprawdzaj połączenia między akumulatorem a urządzeniem oraz ładowarką.
Rozwiązywanie problemów
W przypadku problemów z urządzeniem, sprawdź diody na klawiaturze lub akumulatorze. Przeciążenie (migająca dioda błędu) zazwyczaj oznacza, że głowica tnąca nie może się swobodnie poruszać – należy ją oczyścić. Jeśli urządzenie nie startuje, upewnij się, że naciskasz jednocześnie spust i przycisk startu.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Dioda błędu miga (przeciążenie)
Głowica tnąca nie może się swobodnie poruszać. Zwolnij głowicę z blokady.
Produkt nie uruchamia się
Naciśnij jednocześnie spust zasilania i przycisk startu na klawiaturze.
Dioda błędu świeci na czerwono
Wymagany serwis. Skontaktuj się z autoryzowanym dealerem.
Akumulator nie ładuje się
Temperatura akumulatora przekracza 50°C. Ładowarka schłodzi akumulator przed rozpoczęciem ładowania.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany
- Sprawdź, czy głowica tnąca jest poprawnie zamontowana
- Sprawdź, czy osłona nie jest uszkodzona
- Upewnij się, że w obszarze pracy nie ma osób ani zwierząt (min. 15m)
- Sprawdź, czy wszystkie śruby są dokręcone
- Usuń z obszaru pracy luźne przedmioty (kamienie, druty, szkło)
Parametry w praktyce
- Prędkość obrotowa
- 5500 obr./min
- Szerokość cięcia
- 330 mm
- Waga bez akumulatora
- 3,45 kg
Ilustracje i schematy
- Fig 1: Przegląd części urządzenia
- Fig 23-27: Kontrola klawiatury i spustu
- Fig 29-32: Montaż osłony, głowicy i uchwytu
- Fig 33-36: Ładowanie i instalacja akumulatora
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów Husqvarna BLi
- Używaj tylko ładowarek QC80 lub 40-C80
