Instrukcja obsługi podkaszarki akumulatorowej Husqvarna 110iL

Najważniejsze informacje z instrukcji

Husqvarna 110iL to akumulatorowa podkaszarka do trawy i krawędzi trawnika z silnikiem elektrycznym. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń. Zawsze wyjmuj akumulator przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub montażowych. Podczas pracy zachowaj bezpieczną odległość 15 metrów od osób postronnych i zwierząt.

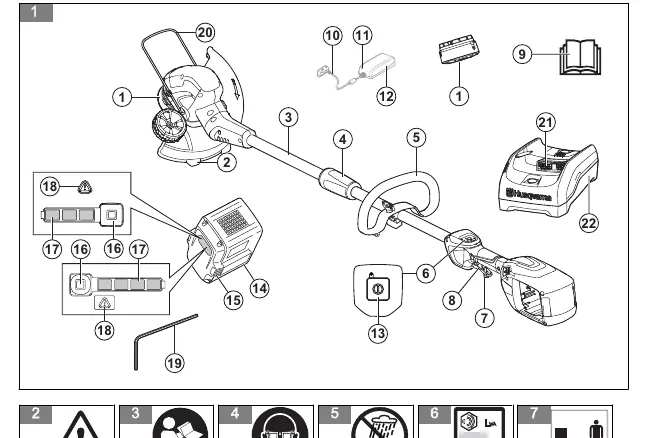

Opis urządzenia

Urządzenie składa się z głowicy żyłkowej, wałka, uchwytu pałąkowego, klawiatury sterującej, akumulatora oraz ładowarki. Głowica żyłkowa służy do przycinania trawy, a funkcja obracania głowicy ułatwia przycinanie krawędzi trawnika.

Montaż

Montaż urządzenia obejmuje następujące kroki:

• Osłona głowicy: Przymocuj osłonę do obudowy silnika za pomocą śruby.
• Głowica żyłkowa: Zablokuj wałek za pomocą kołka i nakręć głowicę zgodnie z ruchem wskazówek zegara.
• Uchwyt pałąkowy: Zamontuj uchwyt na wałku, używając śruby i pokrętła.
• Wałek dwuczęściowy: Połącz obie części wałka, wyrównując symbole trójkąta, a następnie dokręć tuleję.
• Ładowarka: Można ją zamontować na ścianie za pomocą dwóch śrub.

Obsługa

Przed rozpoczęciem pracy sprawdź stan techniczny urządzenia, w tym dokręcenie śrub i stan osłon. Aby uruchomić podkaszarkę, naciśnij i przytrzymaj przycisk start/stop, aż zaświeci się zielona dioda, a następnie naciśnij blokadę spustu i spust. Urządzenie posiada funkcję automatycznego wyłączania po 180 sekundach bezczynności.

Konserwacja

Regularna konserwacja jest kluczowa dla bezpieczeństwa i żywotności urządzenia:

• Po każdym użyciu usuń resztki trawy miękką szczotką.
• Nie używaj wody do czyszczenia akumulatora ani ładowarki.
• Regularnie sprawdzaj stan głowicy żyłkowej i osłony.
• Utrzymuj uchwyty w czystości, bez śladów oleju i smaru.

Rozwiązywanie problemów

W przypadku problemów z urządzeniem, sprawdź diody LED na klawiaturze:

• Dioda miga ciągle: Niskie napięcie, naładuj akumulator.
• Dioda miga 3 razy: Przetężenie, zwolnij spust i uruchom ponownie.
• Dioda miga 5 razy: Odchylenie temperatury, pozwól urządzeniu ostygnąć.
• Dioda miga 7 razy: Błąd logiczny, zwolnij spust i uruchom ponownie.

Dane techniczne

Podkaszarka Husqvarna 110iL posiada silnik PMDC, szerokość koszenia 300 mm, a jej waga bez akumulatora wynosi 3,2 kg. Prędkość obrotowa wałka wynosi 6500 obr./min.
