Instrukcja obsługi przyczepy wywrotki Husqvarna DC 1000S
Szybki przewodnik po instrukcji obsługi i montażu przyczepy wywrotki Husqvarna DC 1000S. Dowiedz się, jak poprawnie złożyć urządzenie, bezpiecznie użytkować przyczepę oraz jak dbać o jej konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przyczepa wywrotka Husqvarna DC 1000S to akcesorium przeznaczone do współpracy z traktorem ogrodowym. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa. Maksymalna ładowność przyczepy wynosi 1000 funtów (ok. 455 kg), a maksymalna prędkość holowania to 6 mil na godzinę (ok. 10 km/h).
Zasady bezpieczeństwa
- Nie przewoź pasażerów na przyczepie ani na pojeździe holującym.
- Nie przekraczaj dopuszczalnej masy ładunku (1000 lbs).
- Podczas jazdy po wzniesieniach zachowaj szczególną ostrożność; poruszaj się w górę i w dół, nigdy w poprzek zbocza.
- Unikaj gwałtownych manewrów i skrętów.
- Nie używaj przyczepy na drogach publicznych.
- Przed każdym użyciem sprawdź stan techniczny, dokręć luźne śruby i wymień uszkodzone części.
Montaż
Do montażu wymagany jest klucz lub nasadka 1/2 cala oraz duży płaski śrubokręt. Zestaw zawiera części oznaczone numerami od 1 do 35.

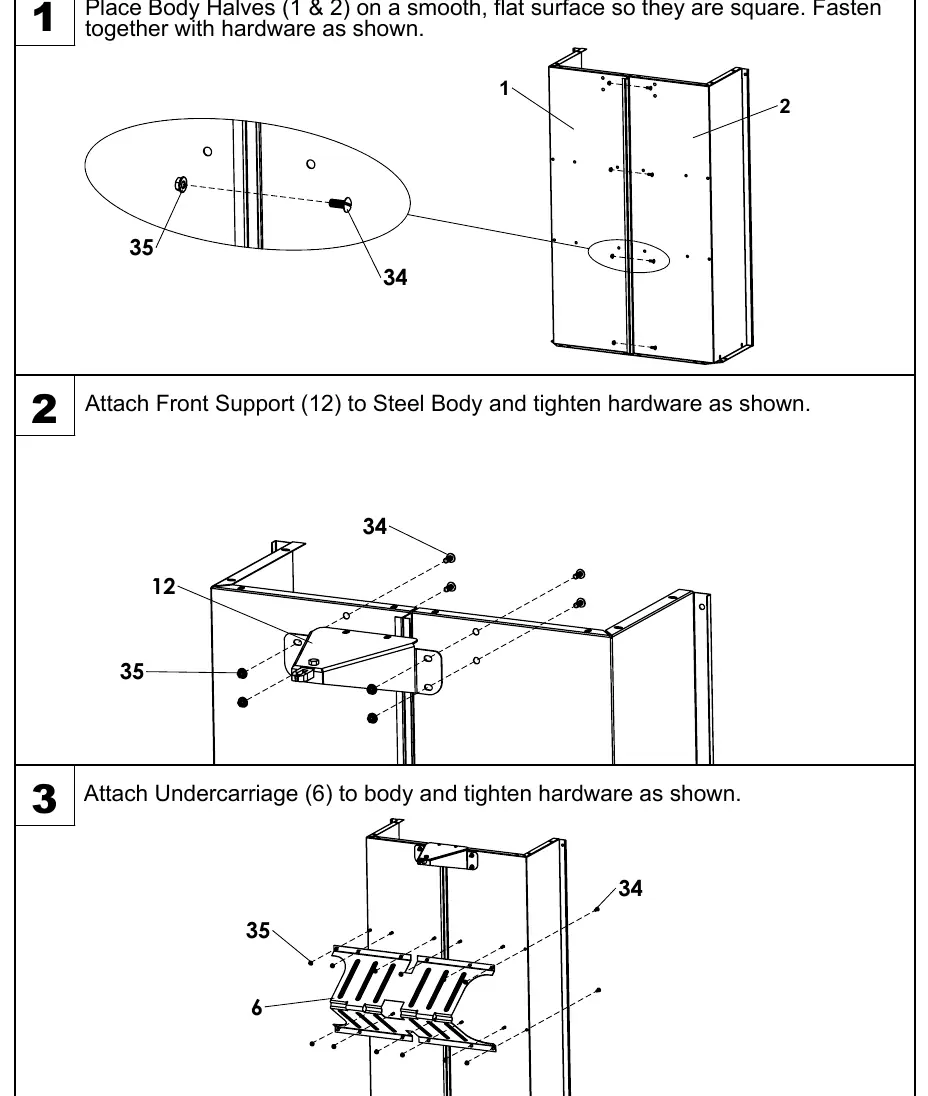

- Połącz połówki korpusu (1 i 2) na płaskiej powierzchni.
- Zamontuj przednie wsparcie (12) do korpusu.
- Przykręć podwozie (6) do korpusu.

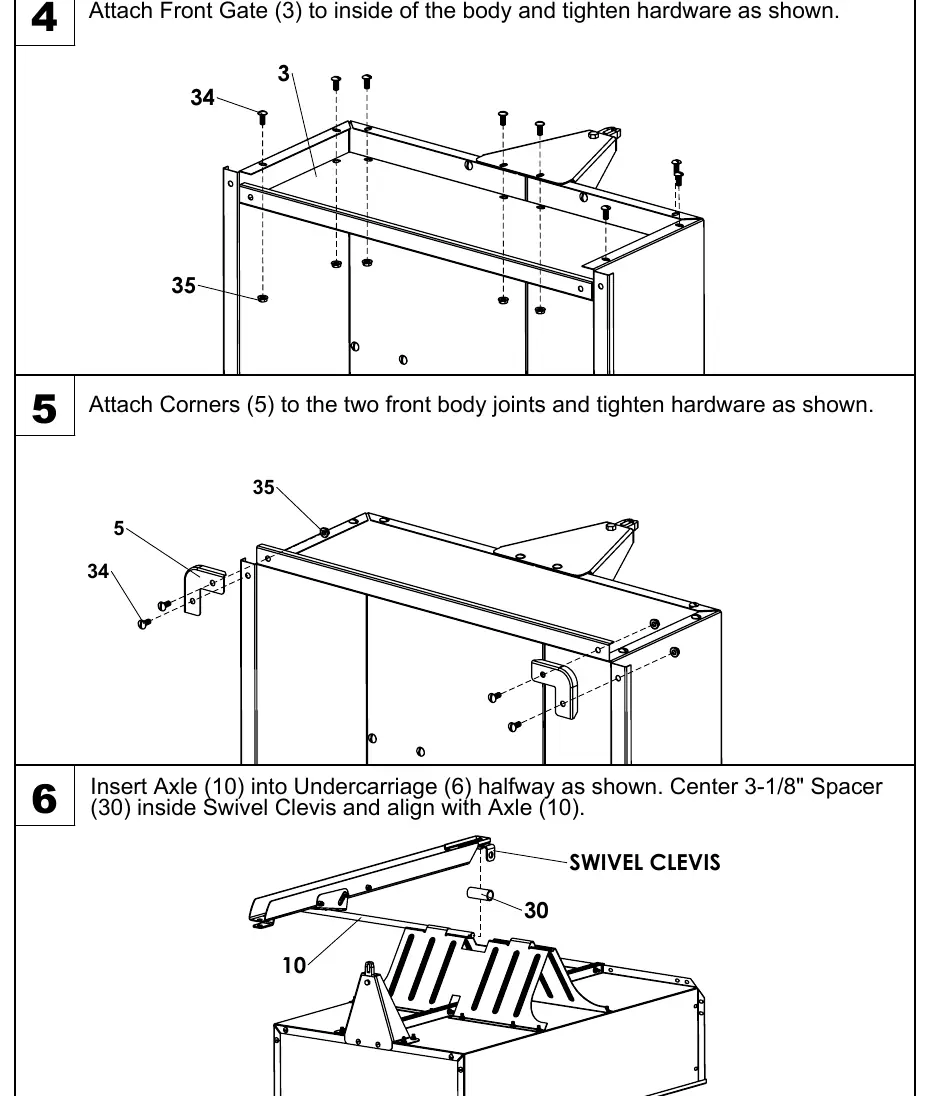

- Zamontuj przednią burtę (3) wewnątrz korpusu.
- Zamontuj narożniki (5) do przednich połączeń korpusu.
- Wsuń oś (10) w podwozie, umieść tuleję dystansową (30) wewnątrz zaczepu obrotowego i wyrównaj z osią.
- Wsuń oś całkowicie, wyrównaj dyszel z przednim wsparciem i zatrzaśnij.
- Zamontuj podkładki (28), tuleje (29) i koła (11), zabezpieczając je zawleczkami (31).
- Luźno przykręć tylną listwę wspierającą (9) za kołnierzem.
- Zamontuj elementy ustalające (7 i 8) do tylnego połączenia korpusu i dokręć wszystkie śruby.
- Zamontuj tylną burtę (4).
- Zainstaluj sworzeń zaczepu (33) i zawleczkę (32), aby połączyć przyczepę z pojazdem.
Obsługa
Przed użyciem sprawdź ciśnienie w oponach (zalecane 30 psi). Aby opróżnić przyczepę: naciśnij pedał nożny, aby zwolnić mechanizm blokujący, unieś korpus i obróć go w wybranym kierunku, a następnie opróżnij zawartość. Po zakończeniu opuść korpus i zablokuj go ponownie w dyszlu.
Konserwacja
- Przed każdym użyciem dokręć wszystkie elementy złączne.
- Regularnie sprawdzaj ciśnienie w oponach.
- W przypadku brakujących części lub problemów technicznych skontaktuj się z obsługą klienta pod adresem [email protected] lub numerem 1-800-652-2321.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Brakujące części w zestawie
Nie zwracaj produktu do sklepu. Skontaktuj się z obsługą klienta pod adresem [email protected] lub numerem 1-800-652-2321.
Uszkodzone części
Napraw lub wymień uszkodzone elementy przed użyciem przyczepy.
Przed użyciem
- Sprawdź ciśnienie w oponach (powinno wynosić 30 psi).
- Dokręć wszystkie śruby i nakrętki.
- Sprawdź, czy żadne części nie są zużyte lub uszkodzone.
- Upewnij się, że mechanizm blokujący działa poprawnie.
- Przeczytaj zasady bezpieczeństwa zawarte w instrukcji.
Parametry w praktyce
- Maksymalna ładowność
- 1000 funtów (ok. 455 kg) – nie przekraczaj tej wartości.
- Maksymalna prędkość
- 6 mil na godzinę (ok. 10 km/h) podczas holowania.
- Ciśnienie w oponach
- 30 psi – należy sprawdzać przed każdym użyciem.
Ilustracje i schematy

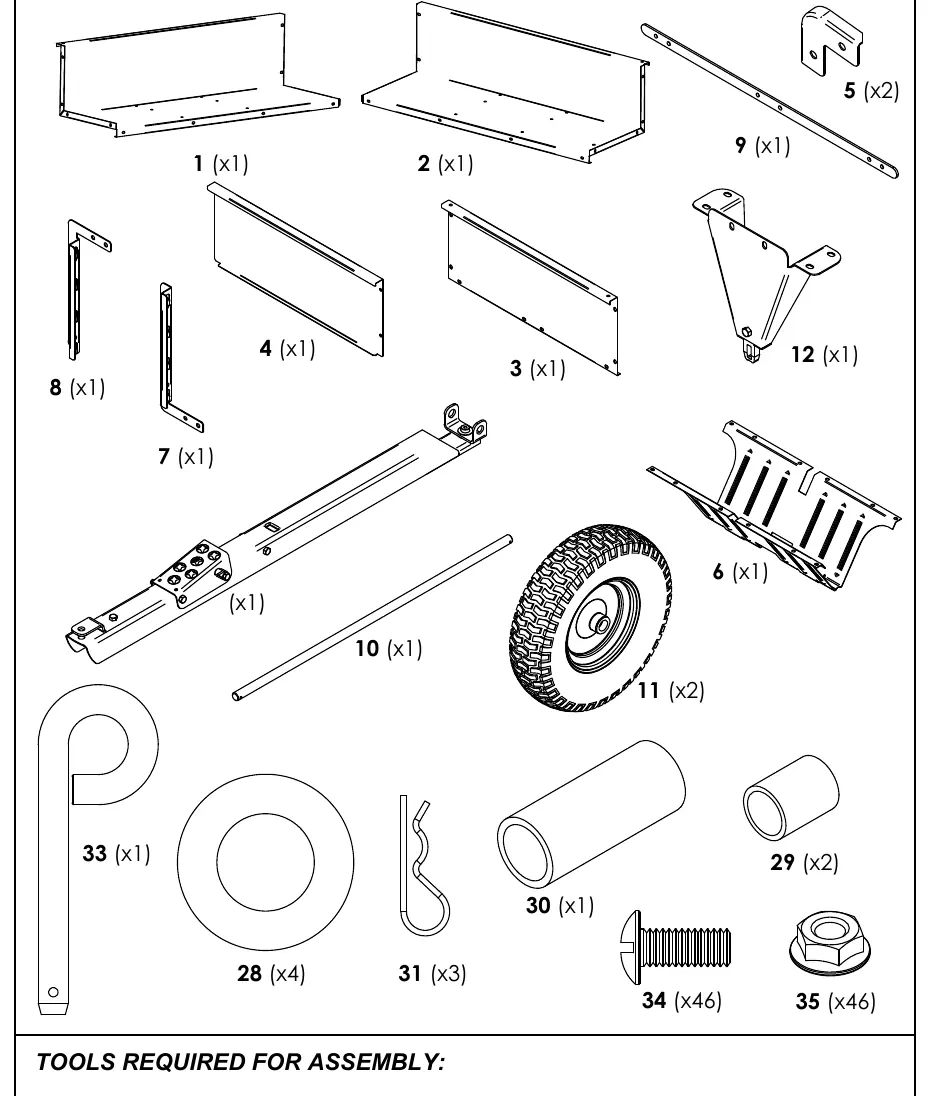

- Schemat zawartości kartonu przedstawia wszystkie elementy (1-35) potrzebne do montażu.
- Instrukcje montażu krok po kroku pokazują kolejność łączenia korpusu, osi, kół i dyszla.
- Schemat części zamiennych pozwala na identyfikację poszczególnych elementów w razie konieczności naprawy.
Zgodność modelu
- Przyczepa przeznaczona do holowania przez traktory ogrodowe.
- Upewnij się, że pojazd holujący posiada odpowiednią zdolność holowniczą i hamulcową.
