Instrukcja obsługi frezarki kompaktowej Genmitsu 101-63-GM7100S 710W
Szybki przewodnik po instalacji i obsłudze frezarki kompaktowej Genmitsu 101-63-GM7100S. Dowiedz się, jak wymieniać tuleje zaciskowe, montować narzędzia oraz wymieniać szczotki węglowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy frezarki kompaktowej Genmitsu 101-63-GM7100S o mocy 710W. Dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, montażu narzędzi, wymiany tulei zaciskowej oraz konserwacji szczotek węglowych. W razie problemów technicznych należy kontaktować się pod adresem [email protected].
Bezpieczeństwo i środowisko pracy
- Zawsze używaj okularów ochronnych podczas pracy.
- Nie noś rękawic podczas obsługi wrzeciona, aby uniknąć wciągnięcia przez narzędzie.
- Upewnij się, że przewód zasilający nie znajduje się w zasięgu ruchu wrzeciona.
- Nie używaj urządzenia w środowiskach wybuchowych (gazy, pyły, łatwopalne ciecze).
- Przed wymianą narzędzia lub dotknięciem wrzeciona upewnij się, że urządzenie jest wyłączone i całkowicie zatrzymane.
- Nie dotykaj wrzeciona bezpośrednio po pracy ze względu na wysoką temperaturę.

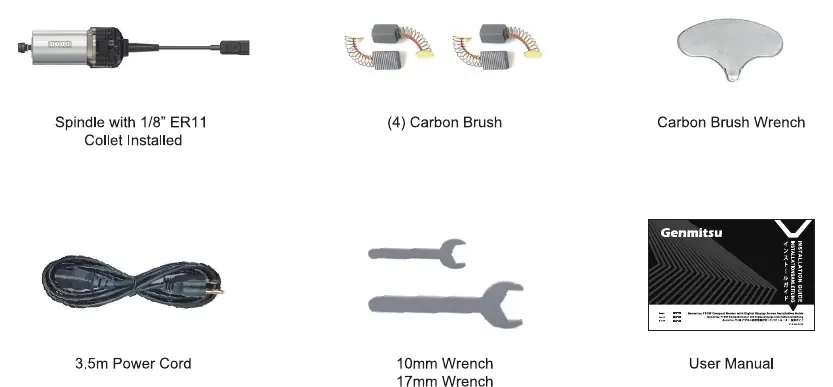

Zawartość zestawu
W opakowaniu znajdują się:
- Wrzeciono z zainstalowaną tuleją ER11 1/8"
- 4 szczotki węglowe
- Klucz do szczotek węglowych
- Przewód zasilający 3,5 m
- Klucze 10 mm i 17 mm
- Instrukcja obsługi
Dane techniczne
- Napięcie wejściowe: 100-130V (USA/Japonia) lub 230V (EU/UK/AU)
- Moc: 710W
- Prędkość obrotowa: 7000-30000 obr./min (regulowana w 6 stopniach)
- Kompatybilność: Tuleje ER11, średnica chwytu 1-8 mm (1/4", 1/8")
Wymiana tulei zaciskowej
- Odkręć nakrętkę tulei zaciskowej.
- Naciśnij tuleję w kierunku wskazanym strzałką, aby oddzielić ją od nakrętki.
- Umieść nową tuleję w nakrętce i wciśnij ją, aż usłyszysz kliknięcie, co oznacza poprawne osadzenie.
Montaż narzędzia
- Użyj klucza, aby poluzować nakrętkę tulei zaciskowej.
- Włóż narzędzie do uchwytu wrzeciona.
- Użyj klucza, aby mocno dokręcić nakrętkę tulei.
Wymiana szczotek węglowych
Gdy szczotki są zużyte, należy wymienić obie jednocześnie na nowe o tych samych parametrach:
- Użyj śrubokręta płaskiego lub klucza do szczotek, aby zdjąć osłony zacisków szczotek po obu stronach urządzenia.
- Wyjmij zużyte szczotki, zainstaluj nowe i załóż z powrotem osłony uchwytów szczotek.
Informacje o producencie
Genmitsu
Praktyczna pomoc
Typowe problemy
Wibracje lub bicie narzędzia podczas pracy
Sprawdź, czy narzędzie jest poprawnie zamontowane w tulei i czy nakrętka jest odpowiednio dokręcona.
Zużycie szczotek węglowych
Wymień obie szczotki jednocześnie na nowe, używając śrubokręta płaskiego do zdjęcia osłon.
Przed użyciem
- Sprawdź, czy przewód zasilający nie jest w zasięgu ruchu wrzeciona.
- Upewnij się, że gniazdko jest kompatybilne z wtyczką urządzenia.
- Załóż okulary ochronne.
- Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
- Sprawdź, czy narzędzie jest dobrze osadzone w tulei.
Parametry w praktyce
- 7000-30000 RPM
- Zakres regulowanej prędkości obrotowej wrzeciona.
Ilustracje i schematy
- Schemat wymiany tulei pokazuje kierunek nacisku na nakrętkę w celu jej rozdzielenia.
- Schemat montażu narzędzia ilustruje użycie dwóch kluczy do bezpiecznego dokręcenia nakrętki.
Zgodność modelu
- Obsługuje średnice chwytu narzędzi od 1 mm do 8 mm (w tym standardowe 1/4" i 1/8").
