Instrukcja obsługi modułu laserowego Genmitsu 101-63-FL55 5.5W

Szybki przewodnik instalacji i konfiguracji modułu laserowego Genmitsu 5.5W dla maszyn CNC PROVerXL 4030 oraz 3018-PRO. Zawiera instrukcje montażu, podłączenia, ustawiania ostrości oraz konfiguracji oprogramowania LaserGRBL.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcje montażu i obsługi modułu laserowego Genmitsu 5.5W (445nm) przeznaczonego do maszyn CNC PROVerXL 4030 oraz 3018-PRO. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z obowiązkiem noszenia okularów ochronnych oraz zakazem pozostawiania pracującego lasera bez nadzoru.

Opis urządzenia

Moduł laserowy składa się z głowicy laserowej z radiatorem i wentylatorem oraz modułu sterującego (Laser Control Module). Głowica posiada stałą ogniskową 20mm. Moduł sterujący pełni rolę interfejsu między maszyną CNC a laserem, przetwarzając sygnał PWM.

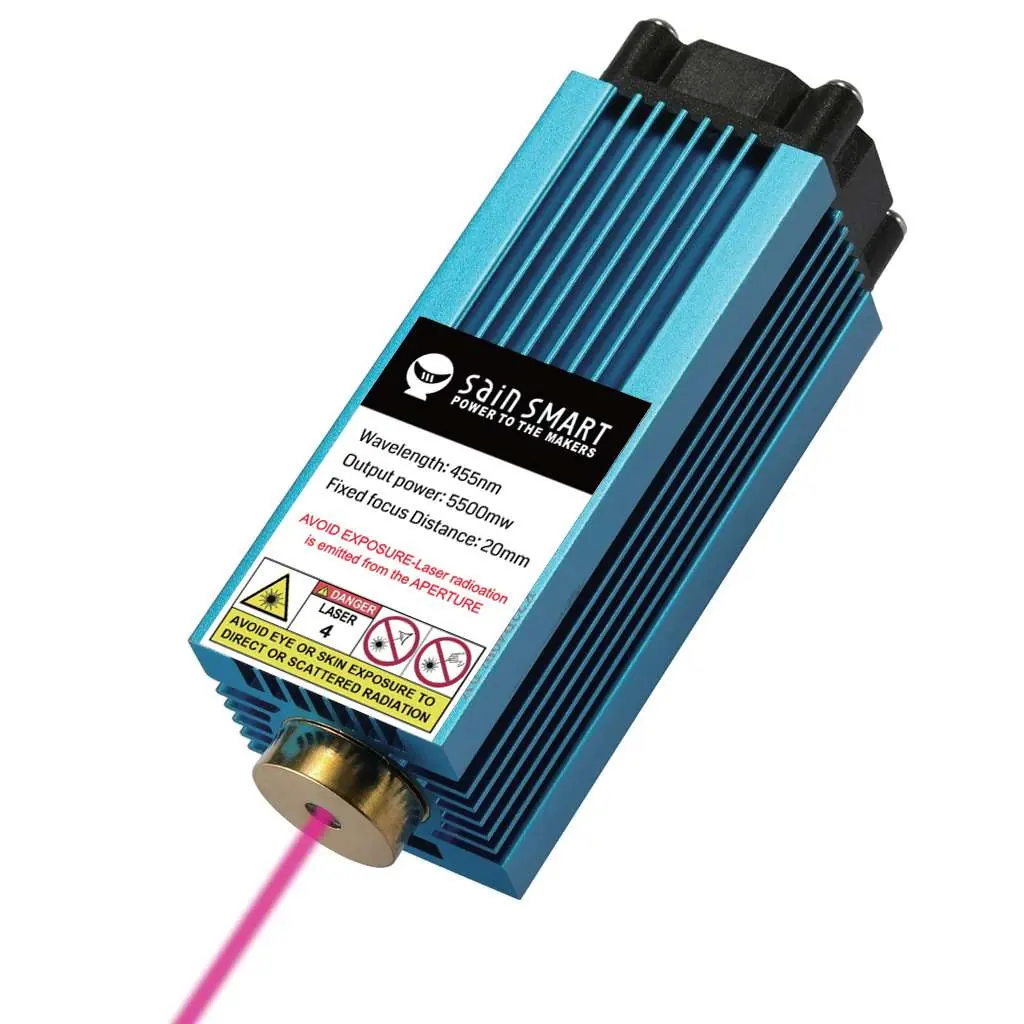

Głowica laserowa 5.5W
Głowica laserowa 5.5W

Montaż na maszynie PROVerXL 4030

Złącze zasilania lasera z etykietą
Złącze zasilania lasera z etykietą

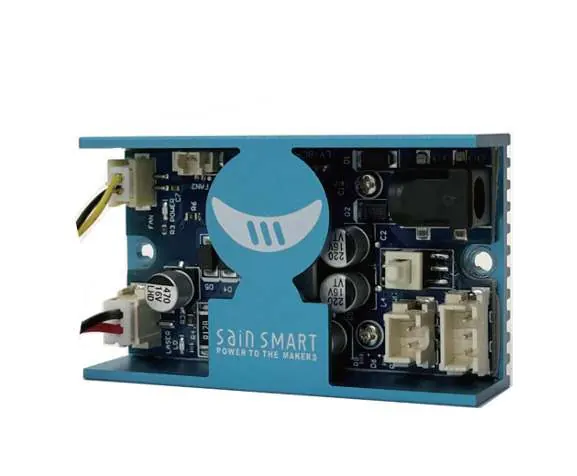

Widok płytki sterownika lasera
Widok płytki sterownika lasera

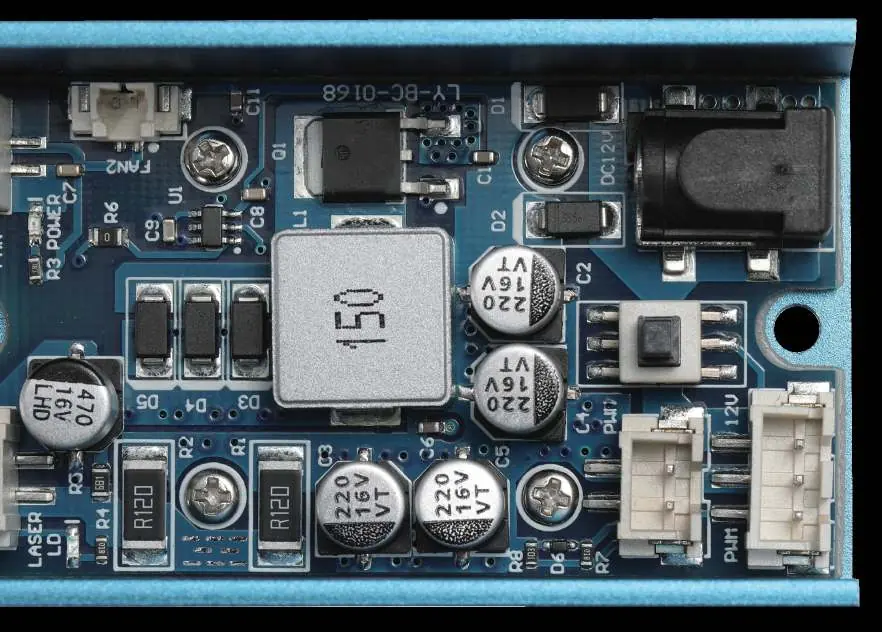

Zbliżenie na złącza płytki sterownika
Zbliżenie na złącza płytki sterownika

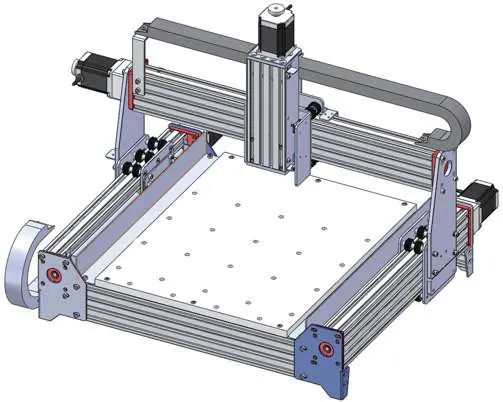

Widok ogólny ramy urządzenia
Widok ogólny ramy urządzenia

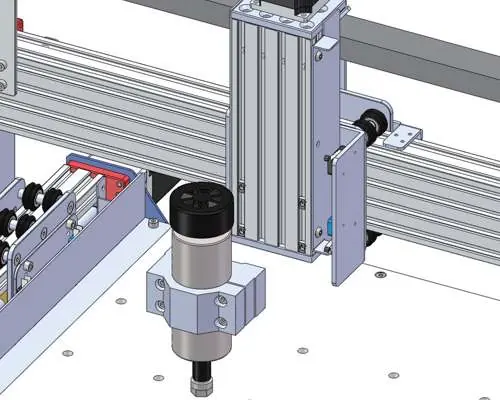

Montaż uchwytu modułu laserowego
Montaż uchwytu modułu laserowego

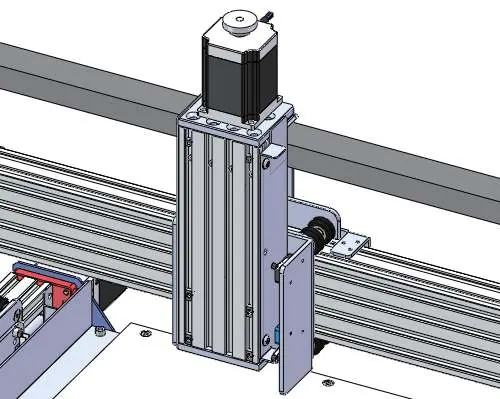

Przygotowanie wspornika osi Z
Przygotowanie wspornika osi Z

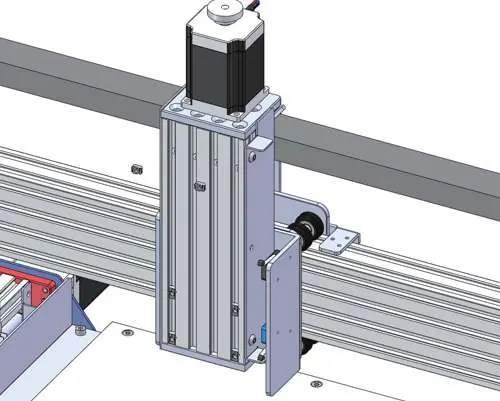

Weryfikacja pozycji wspornika
Weryfikacja pozycji wspornika

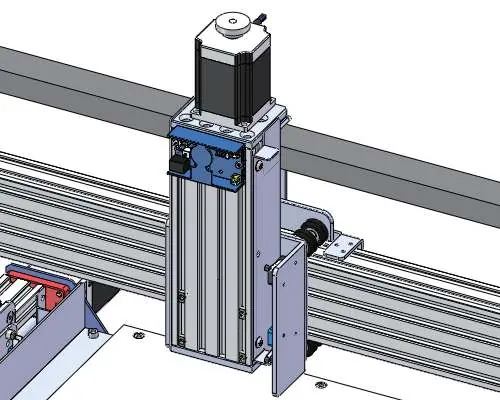

Montaż płytki sterownika na osi Z
Montaż płytki sterownika na osi Z
  1. Odłącz zasilanie i zdemontuj silnik wrzeciona z uchwytu.
  2. Wsuń dwa dodatkowe nakrętki M3 T-Nut w profil aluminiowy.
  3. Przymocuj moduł sterujący do profilu za pomocą śrub M3 x 6mm.
  4. Zamontuj głowicę lasera do wspornika za pomocą czterech śrub M3 x 8mm.
  5. Przykręć wspornik z głowicą do istniejących punktów montażowych na maszynie za pomocą śrub M5 x 10mm.

Podłączenie

Moduł sterujący łączy się z płytą główną routera za pomocą kabla 3-pinowego (GND, PWM, +12V). Należy upewnić się, że kabel jest podłączony do odpowiedniego gniazda oznaczonego jako PWM na płycie głównej maszyny.

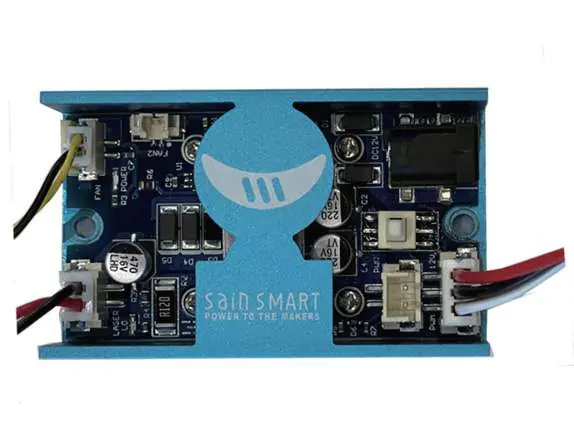

Moduł sterujący lasera
Moduł sterujący lasera

Konfiguracja oprogramowania LaserGRBL

Po zainstalowaniu LaserGRBL należy:

  • Włączyć opcję 'Click'n Jog' w ustawieniach (Grbl -> Settings -> Jog Control).
  • Zaimportować niestandardowe przyciski z pliku CustomButtons.gz dostępnego na stronie wsparcia SainSmart.
  • Ustawić tryb lasera w Grbl na $32=1, co zapobiega wypalaniu niepożądanych linii podczas ruchów pozycjonujących.

Ustawianie ostrości

Schemat ustawiania ostrości
Schemat ustawiania ostrości

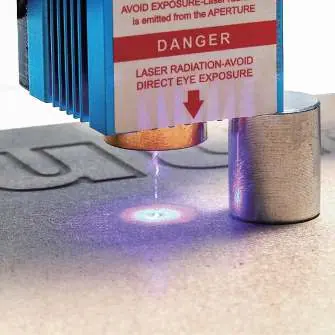

Porównanie wiązki nieostrej i ostrej
Porównanie wiązki nieostrej i ostrej
  1. Umieść dołączony dystans (20mm) na materiale obok lasera.
  2. Używając przycisków Z-axis jog, obniżaj głowicę, aż dystans będzie się swobodnie przesuwał pod radiatorem.
  3. Ustaw punkt zerowy Z w tej pozycji.

Bezpieczeństwo

  • Użytkownik musi mieć ukończone 13 lat.
  • Zawsze używaj okularów ochronnych.
  • Zapewnij odpowiednią wentylację, aby usuwać dym i opary.
  • Nigdy nie pozostawiaj pracującego lasera bez nadzoru.
  • Przed czyszczeniem lub serwisem odłącz zasilanie.

Informacje o producencie

Genmitsu

Profil marki

Praktyczna pomoc

Typowe problemy

Laser wypala niepożądane linie podczas ruchów pozycjonujących.

Upewnij się, że tryb lasera jest włączony w Grbl, wysyłając komendę $32=1.

Brak możliwości ustawienia ostrości na bardzo cienkim materiale.

Podłóż pod materiał płaski przedmiot, aby podnieść jego poziom do zakresu pracy lasera.

Laser nie świeci lub świeci zbyt słabo.

Sprawdź, czy przycisk 'Fire' na module sterującym jest wyłączony (dla pracy PWM) oraz czy wartość mocy S w oprogramowaniu jest poprawnie ustawiona (zazwyczaj 10% wartości $30).

Przed użyciem

  • Załóż okulary ochronne.
  • Upewnij się, że obszar roboczy jest metalowy lub niepalny.
  • Sprawdź, czy system wentylacji jest włączony.
  • Upewnij się, że silnik wrzeciona jest odłączony.
  • Sprawdź, czy przycisk 'Fire' na module sterującym jest w pozycji wyłączonej.

Parametry w praktyce

Długość fali 445nm
Określa kolor światła lasera (niebieski) i jego charakterystykę pracy.
Ogniskowa 20mm
Stała odległość od radiatora do powierzchni materiału, przy której wiązka jest najostrzejsza.

Ilustracje i schematy

  • Schemat podłączenia modułu sterującego do płyty głównej maszyny CNC.
  • Ilustracja poprawnego ustawienia wysokości głowicy za pomocą dystansu 20mm.
  • Widok przycisków i złączy na module sterującym (zasilanie, PWM, przycisk Fire).

Zgodność modelu

  • Zaprojektowany dla Genmitsu PROVerXL 4030 oraz 3018-PRO.
  • Może być używany z innymi maszynami CNC opartymi na Grbl.
  • Wymaga zasilania 12V DC 5A.
