Instrukcja montażu imadła maszynowego Genmitsu 101-63-BVC2417
Kompletny przewodnik instalacji imadła Genmitsu 101-63-BVC2417. Dowiedz się, jak zamontować kolumny zaciskowe oraz jak przymocować imadło do stołów roboczych 3018PV2 i 4040.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera procedury montażu aluminiowego imadła maszynowego Genmitsu 101-63-BVC2417. Dokument opisuje proces instalacji kolumn zaciskowych oraz metody mocowania imadła do różnych typów stołów roboczych (spoilboard). W razie problemów technicznych prosimy o kontakt pod adresem [email protected].
Elementy zestawu
- Imadło maszynowe (Bench Vise Clamp)
- 4x Kolumna zaciskowa (Clamping Column)
- 4x Śruba z łbem płaskim M4x30
- 4x Śruba imbusowa M6x16
- 4x Nakrętka wsuwana (Insertion Nuts)
- Klucze imbusowe 3mm i 6mm

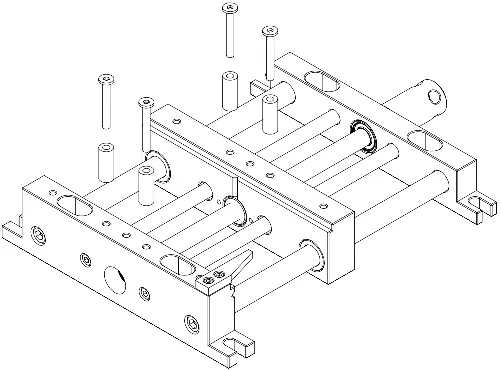

Montaż kolumn zaciskowych
Kolumny zaciskowe służą do mocowania materiałów o nieregularnych kształtach. W przypadku obróbki materiałów prostokątnych można je pominąć.

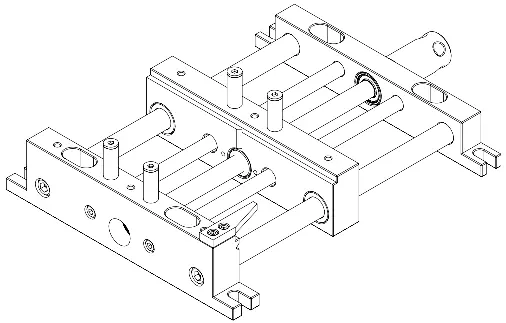

- Umieść kolumny zaciskowe w odpowiednich otworach na korpusie imadła.
- Zabezpiecz je za pomocą śrub z łbem płaskim M4x30, używając dołączonego klucza imbusowego.

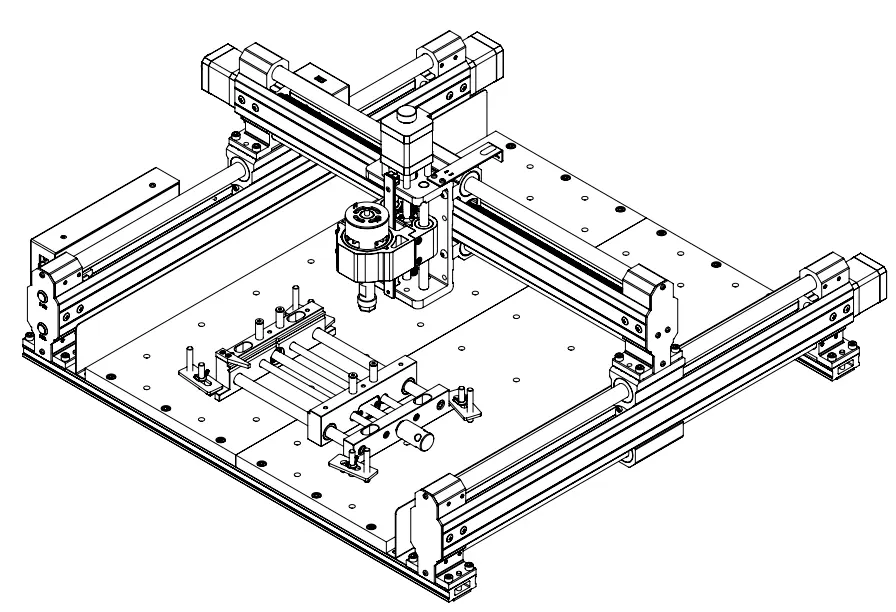

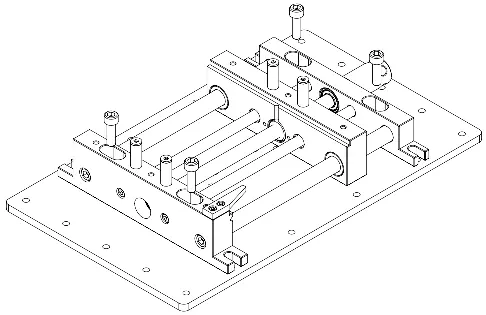

Montaż imadła na stole 3018PV2
Imadło zostało zaprojektowane do współpracy ze stołami 3018PV2 oraz 4040 (hybrydowy stół aluminiowo-MDF).
- Ustaw imadło w wybranej pozycji na stole roboczym.
- Użyj czterech śrub imbusowych M6x16, aby przykręcić imadło do otworów montażowych w stole.
- Jeśli kolumny zaciskowe kolidują z montażem, należy je tymczasowo zdemontować.
Mocowanie za pomocą zacisków (4040 MDF Spoilboard)
W przypadku korzystania ze stołu 4040 MDF, imadło można dodatkowo zabezpieczyć za pomocą dołączonych do maszyny zacisków (Hold-Down Clamp). Należy docisnąć nogi imadła za pomocą zacisków, aby zapewnić stabilność podczas pracy.
Informacje o producencie
Genmitsu
Praktyczna pomoc
Typowe problemy
Kolumny zaciskowe przeszkadzają w montażu imadła do stołu.
Jeśli kolumny zaciskowe kolidują z elementami stołu lub śrubami montażowymi, należy je zdemontować przed przykręceniem imadła.
Materiał prostokątny nie mieści się w imadle z zamontowanymi kolumnami.
Kolumny zaciskowe są przeznaczone do materiałów o nieregularnych kształtach; w przypadku materiałów prostokątnych należy je odkręcić.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą części.
- Upewnij się, że posiadasz odpowiedni klucz imbusowy (3mm lub 6mm).
- Wybierz metodę montażu odpowiednią dla posiadanego stołu (3018PV2 lub 4040).
- Wyczyść powierzchnię stołu roboczego przed instalacją.
Ilustracje i schematy
- Rysunki techniczne pokazują sekwencję wkręcania śrub M4x30 w kolumny zaciskowe.
- Schemat montażu na stole 3018PV2 wskazuje konkretne otwory montażowe w podstawie imadła.
- Ilustracja użycia zacisków (Hold-Down Clamp) pokazuje sposób dociskania nóg imadła do powierzchni stołu 4040.
Zgodność modelu
- Imadło jest dedykowane do stołów 3018PV2 oraz 4040 (Aluminium & MDF Hybrid).
- Otwory montażowe w imadle są zaprojektowane specjalnie pod wymienione modele stołów.
