Niniejsza instrukcja dotyczy instalacji zestawu silników krokowych Nema23 112mm dla maszyny PROVerXL 4030. Dokument zawiera szczegółowe kroki demontażu oryginalnych silników, montażu nowych komponentów oraz konfiguracji skrzynki sterowniczej DM542. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy zestawu.

Elementy zestawu

  • Skrzynka sterownicza DM542
  • 4x silnik krokowy Nema23 112mm
  • Zestaw śrub: M4*12, M5*50, M5*55
  • Zestaw kluczy imbusowych (2, 2.5, 3, 4 mm)

Demontaż silników

Dla każdej z osi (X, Z, Y1, Y2) wykonaj następujące czynności:

Szczegóły montażu silnika i sprzęgła
Szczegóły montażu silnika i sprzęgła
Widok zamontowanego silnika krokowego na osi Z.
Widok zamontowanego silnika krokowego na osi Z.

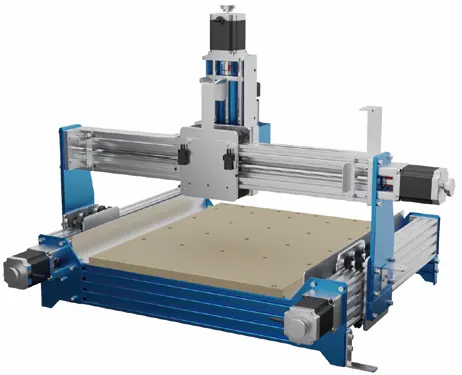

Widok ogólny maszyny z zamontowanymi silnikami krokowymi.
Widok ogólny maszyny z zamontowanymi silnikami krokowymi.
Silnik krokowy przygotowany do montażu w gnieździe.
Silnik krokowy przygotowany do montażu w gnieździe.
Przygotowanie śrub montażowych do przykręcenia silnika.
Przygotowanie śrub montażowych do przykręcenia silnika.
Silnik krokowy w pełni osadzony w gnieździe.
Silnik krokowy w pełni osadzony w gnieździe.
Demontaż lub przygotowanie silnika do montażu.
Demontaż lub przygotowanie silnika do montażu.

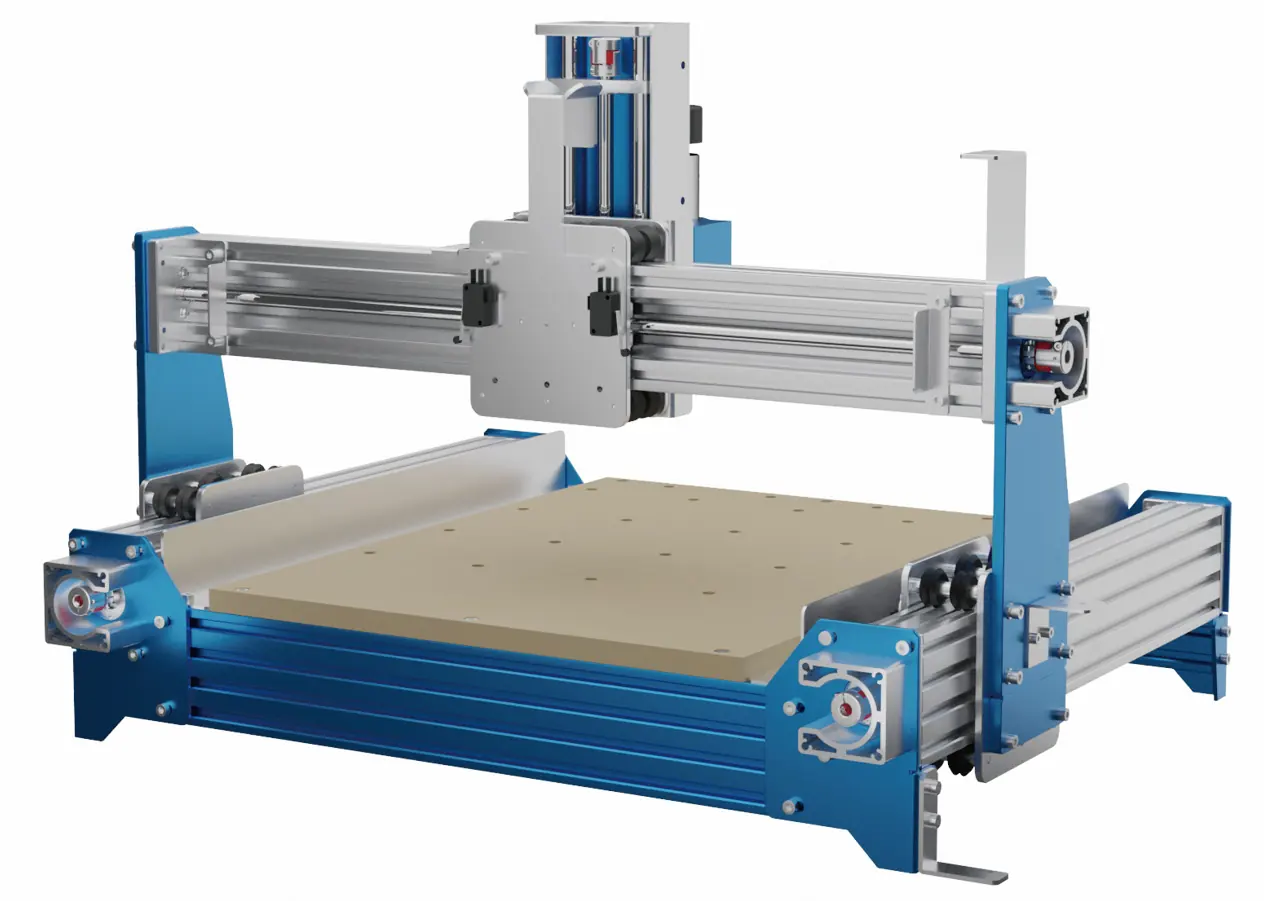

Widok maszyny CNC z pustymi gniazdami na silniki.
Widok maszyny CNC z pustymi gniazdami na silniki.
  1. Odłącz okablowanie silnika.
  2. Poluzuj górne śruby oraz śrubę z łbem gniazdowym po stronie silnika w sprzęgle.
  3. Odkręć 4 śruby mocujące silnik i zdejmij go z maszyny.

Montaż nowych silników

  1. Zamontuj silnik 112mm na mocowaniu danej osi.
  2. Użyj zdemontowanych wcześniej śrub mocujących, aby przykręcić silnik. Jeśli śruby są wyrobione, użyj zapasowych śrub z zestawu.
  3. Dokręć śruby z łbem gniazdowym oraz górną śrubę w sprzęgle.
  4. Podłącz kabel silnika do odpowiedniego portu w skrzynce sterowniczej.

Podłączenie i konfiguracja

Skrzynka sterownicza posiada dedykowane porty dla silników osi X, Y1, Y2, Z oraz wyłączników krańcowych i sondy. Upewnij się, że wszystkie przewody są wpięte w odpowiednie gniazda zgodnie z oznaczeniami na obudowie.

Schemat portów skrzynki sterowniczej
Schemat portów skrzynki sterowniczej

Ustawienie napięcia

Na spodzie skrzynki sterowniczej znajduje się przełącznik napięcia. Przed pierwszym uruchomieniem koniecznie ustaw go na wartość odpowiadającą standardom napięcia w Twoim kraju (110V lub 220V).

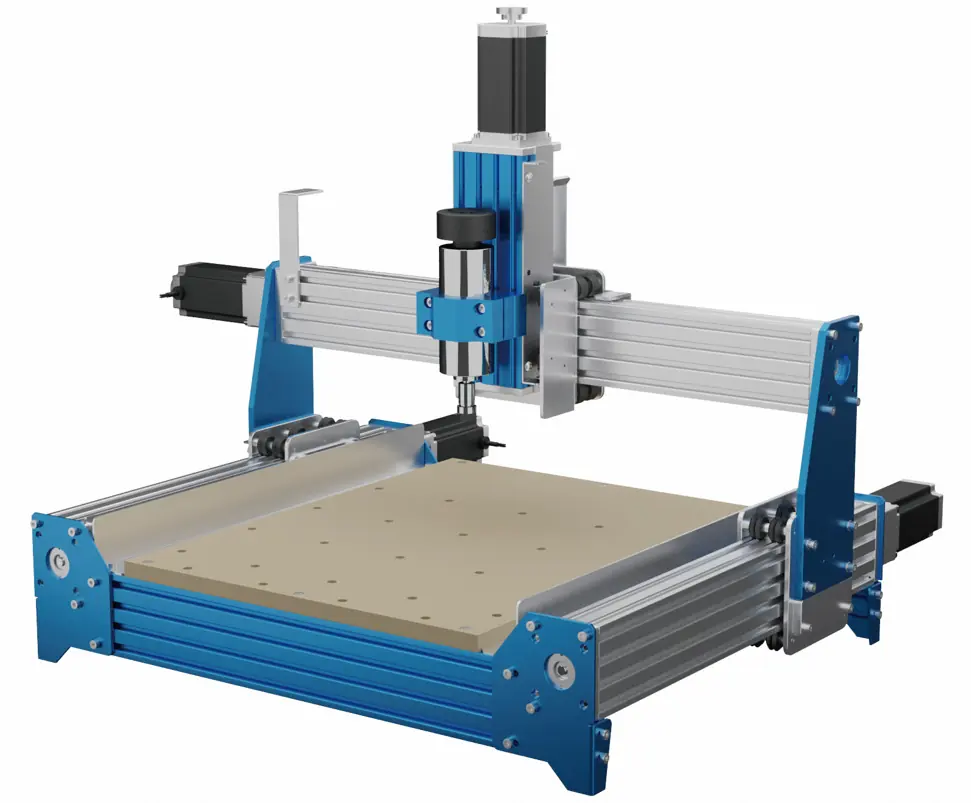

Przełącznik napięcia na spodzie skrzynki
Przełącznik napięcia na spodzie skrzynki

Wsparcie techniczne

W razie problemów technicznych prosimy o kontakt pod adresem e-mail: [email protected]. Dodatkowe wsparcie dostępne jest również w grupie na Facebooku: SainSmart Genmitsu CNC Users Group.

Informacje o producencie

Genmitsu

Profil marki

Praktyczna pomoc

Typowe problemy

Śruby mocujące silnik są śliskie lub uszkodzone podczas montażu.

Użyj zapasowych śrub dołączonych do zestawu.

Maszyna nie działa poprawnie po podłączeniu.

Sprawdź, czy przełącznik napięcia na spodzie skrzynki sterowniczej jest ustawiony na właściwą wartość (110V lub 220V) dla Twojego regionu.

Przed użyciem

  • Sprawdź zawartość zestawu zgodnie z listą części.
  • Upewnij się, że posiadasz wszystkie niezbędne klucze imbusowe.
  • Odłącz zasilanie maszyny przed rozpoczęciem prac.
  • Ustaw przełącznik napięcia na spodzie skrzynki sterowniczej.
  • Upewnij się, że wszystkie kable silników są poprawnie wpięte w odpowiednie porty.

Parametry w praktyce

Nema23 112mm
Typ i rozmiar silnika krokowego dedykowanego do modernizacji.

Ilustracje i schematy

  • Schemat połączeń skrzynki sterowniczej wskazuje porty dla silników osi X, Y1, Y2, Z oraz wyłączników krańcowych.
  • Rysunki montażowe pokazują kolejność dokręcania śrub w sprzęgle i mocowaniu silnika.

Zgodność modelu

  • Zestaw jest przeznaczony do modernizacji maszyny PROVerXL 4030.
