Instrukcja obsługi przystawki obrotowej Genmitsu 101-63-FLRR

Szybki przewodnik po instalacji, regulacji rozstawu rolek oraz podłączeniu przystawki obrotowej Genmitsu 101-63-FLRR do grawerki laserowej.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Przystawka obrotowa Genmitsu 101-63-FLRR służy do grawerowania na przedmiotach cylindrycznych. Urządzenie jest kompatybilne z większością grawerek i wycinarek laserowych dostępnych na rynku. Kluczowe parametry to obsługa cylindrów o średnicy od 5 mm do 160 mm i długości od 10 mm do 195 mm, przy maksymalnym obciążeniu 10 kg.

Regulacja rozstawu rolek

Urządzenie posiada 16 ustawień odległości między rolkami (zakres 19 mm – 76 mm, skok co 9,5 mm). Aby zmienić rozstaw:

Luzowanie śrub radełkowanych M4 w celu regulacji rozstawu rolek.
Luzowanie śrub radełkowanych M4 w celu regulacji rozstawu rolek.

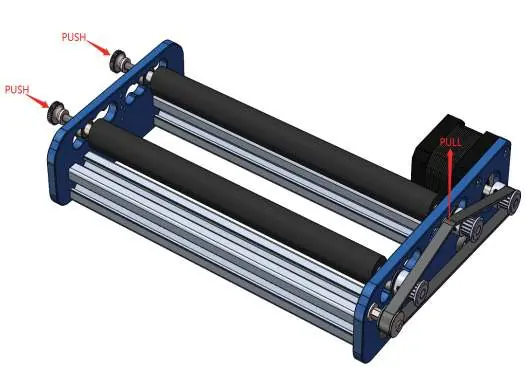

Demontaż paska synchronicznego i przesuwanie rolek.
Demontaż paska synchronicznego i przesuwanie rolek.

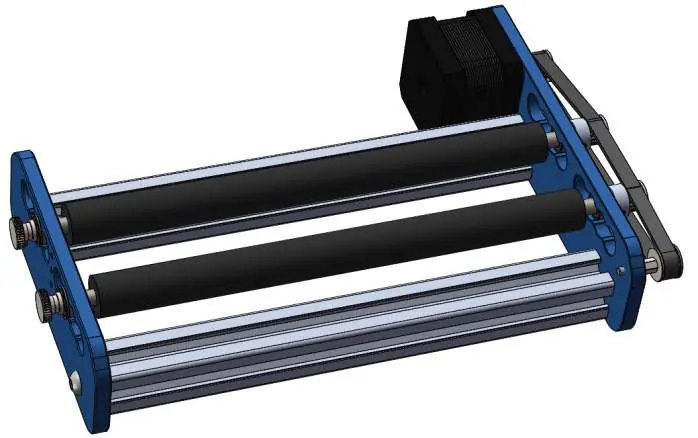

Gotowa przystawka po regulacji.
Gotowa przystawka po regulacji.
  • Poluzuj śruby radełkowane M4, aż odległość między śrubą a płytą wspornika wyniesie 12 mm.
  • Zdejmij pasek synchroniczny z koła pasowego.
  • Przesuń rolki, aby łożyska wyszły z otworów ograniczających w płytach wspornika.
  • Ustaw żądaną odległość, a następnie wsuń łożyska z powrotem w otwory ograniczające.
  • Dokręć śruby radełkowane i załóż pasek synchroniczny.
  • Przed użyciem sprawdź, czy rolki obracają się płynnie i synchronicznie.

Obsługa i grawerowanie

Umieść przystawkę pod laserem tak, aby najwyższy punkt grawerowanego przedmiotu znajdował się bezpośrednio pod wiązką lasera, a oś obrotu była równoległa do kierunku ruchu głowicy. W przypadku przedmiotów takich jak kieliszki, użyj dołączonego wspornika w kształcie litery Y, aby podeprzeć węższą część przedmiotu.

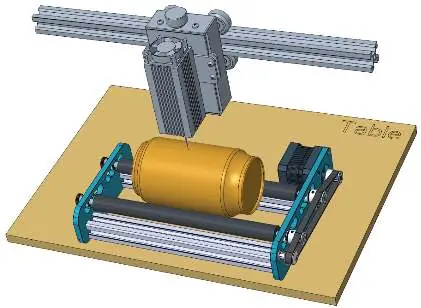

Prawidłowe ustawienie przystawki pod głowicą lasera.
Prawidłowe ustawienie przystawki pod głowicą lasera.
Montaż wspornika Y dla przedmiotów o zmiennej średnicy.
Montaż wspornika Y dla przedmiotów o zmiennej średnicy.

Podłączenie elektryczne

Wybierz odpowiedni kabel przedłużający (zwykły lub krosowany) w zależności od sekwencji przewodów w sterowniku Twojej maszyny. Jeśli głowica porusza się w osi X, odłącz kable silnika osi Y i podłącz przystawkę w ich miejsce. Jeśli głowica porusza się w osi Y, odłącz kable silnika osi X i podłącz przystawkę.

Widok izometryczny urządzenia z wymiarami
Widok izometryczny urządzenia z wymiarami
Widok z góry z oznaczeniem rozstawu
Widok z góry z oznaczeniem rozstawu
Widok z góry na konstrukcję ramy
Widok z góry na konstrukcję ramy
Widok perspektywiczny zmontowanego urządzenia
Widok perspektywiczny zmontowanego urządzenia

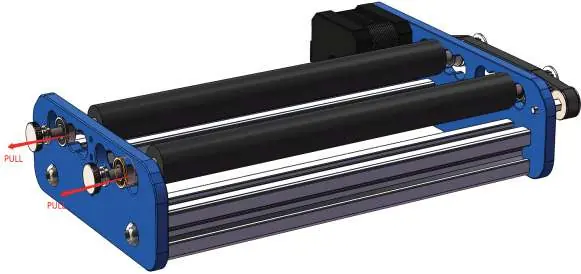

Regulacja wałków poprzez wyciągnięcie trzpieni
Regulacja wałków poprzez wyciągnięcie trzpieni
Weryfikacja osiowości wałków
Weryfikacja osiowości wałków
Widok końcowy zmontowanego modułu
Widok końcowy zmontowanego modułu

Kontakt serwisowy

W razie potrzeby wsparcia technicznego prosimy o kontakt pod adresem e-mail: [email protected] lub przez Facebook Messenger: https://m.me/SainSmart.

Informacje o producencie

Genmitsu

Profil marki

Praktyczna pomoc

Typowe problemy

Rolki nie poruszają się synchronicznie lub ruch jest nierówny.

Sprawdź, czy pasek synchroniczny jest poprawnie osadzony w rowku koła pasowego oraz czy łożyska są prawidłowo osadzone w otworach ograniczających.

Wspornik w kształcie litery Y ogranicza ruch.

Usuń śruby M3, wybierz inne z czterech dostępnych otworów montażowych na wsporniku i zamontuj śruby ponownie.

Materiał ślizga się lub nie obraca.

Upewnij się, że oś obrotu przedmiotu jest idealnie równoległa do kierunku ruchu głowicy lasera.

Przed użyciem

  • Sprawdź, czy pasek synchroniczny jest poprawnie założony.
  • Upewnij się, że wszystkie cztery łożyska są prawidłowo osadzone w otworach ograniczających.
  • Sprawdź, czy rolki obracają się płynnie ręcznie przed uruchomieniem silnika.
  • Upewnij się, że grawerowany materiał nie jest odblaskowy (ryzyko uszkodzenia lasera).
  • Ustaw ostrość lasera na najwyższy punkt grawerowanego przedmiotu.

Parametry w praktyce

Zakres regulacji rozstawu
19 mm – 76 mm (16 pozycji, skok co 9,5 mm).
Maksymalne obciążenie
10 kg.
