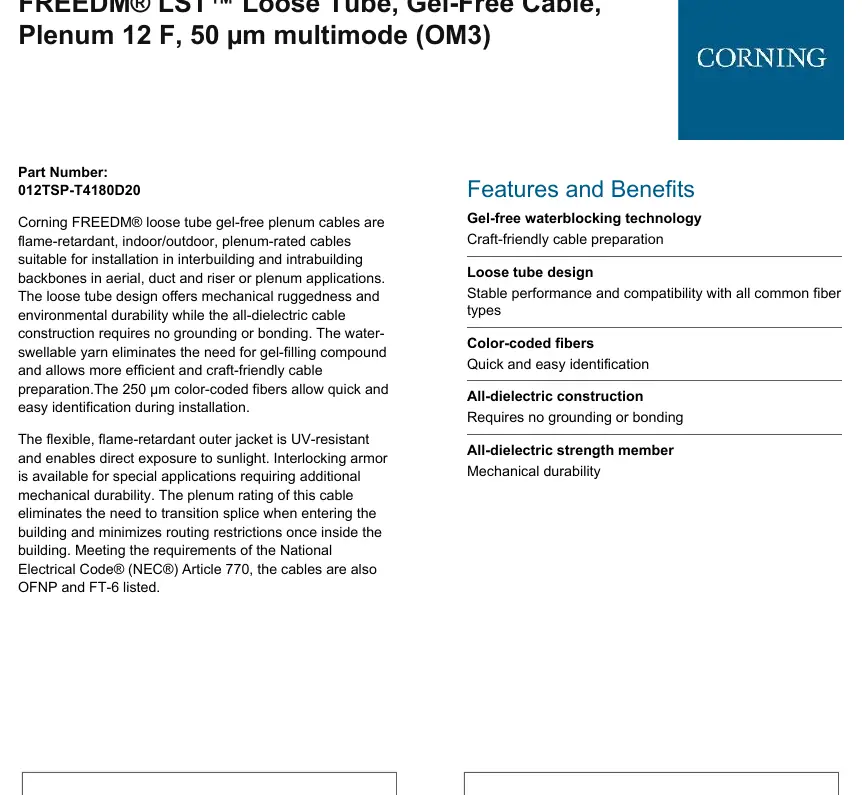

Specyfikacja techniczna kabla światłowodowego Corning FREEDM LST 012TSP-T4180D20
Szczegółowa specyfikacja techniczna kabla światłowodowego Corning FREEDM LST 12F 50 µm OM3, zawierająca parametry mechaniczne, optyczne oraz warunki instalacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Corning FREEDM LST to wielowłóknowy kabel światłowodowy typu loose tube, zaprojektowany do zastosowań wewnętrznych i zewnętrznych. Konstrukcja kabla jest całkowicie dielektryczna, co eliminuje potrzebę uziemienia lub wyrównywania potencjałów. Zastosowana technologia blokowania wody bez użycia żelu ułatwia przygotowanie kabla do instalacji i zwiększa efektywność pracy.
Kluczowe cechy
- Konstrukcja typu loose tube zapewniająca trwałość mechaniczną i odporność środowiskową.
- Powłoka zewnętrzna odporna na promieniowanie UV i trudnopalna (klasa plenum OFNP).
- Włókna oznaczone kolorami dla szybkiej identyfikacji podczas montażu.
- Możliwość instalacji w kanałach, pionach oraz wewnątrz budynków.
Parametry techniczne
Kabel zawiera 12 włókien wielomodowych 50 µm (OM3). Nominalna średnica zewnętrzna wynosi 7,4 mm. Kabel wyposażony jest w dwa ripcordy ułatwiające zdejmowanie powłoki. Konstrukcja spełnia wymagania normy NEC Article 770 oraz posiada certyfikację OFNP i FT-6.
Warunki pracy i instalacji
Kabel jest przystosowany do pracy w szerokim zakresie temperatur od -40 °C do 70 °C. Instalacja powinna odbywać się w temperaturze od 0 °C do 60 °C. Należy przestrzegać minimalnych promieni gięcia: 111 mm podczas instalacji oraz 74 mm podczas eksploatacji. Maksymalna siła naciągu wynosi 1350 N (krótkoterminowo) oraz 400 N (długoterminowo).
Kontakt
W przypadku pytań technicznych lub potrzeby uzyskania dodatkowych informacji, prosimy o kontakt z Corning Optical Communications LLC, 4200 Corning Place, Charlotte, NC 28216, USA. Telefon: 800-743-2675, Faks: 828-325-5060, strona internetowa: www.corning.com/opcomm.
Oficjalne zasoby z instrukcji
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnego promienia gięcia
Podczas instalacji promień gięcia nie może być mniejszy niż 111 mm, a w trakcie eksploatacji 74 mm.
Niewłaściwa temperatura podczas instalacji
Instalację należy przeprowadzać wyłącznie w zakresie temperatur od 0 °C do 60 °C.
Przed użyciem
- Sprawdź, czy trasa kablowa pozwala na zachowanie minimalnego promienia gięcia.
- Upewnij się, że temperatura otoczenia mieści się w zakresie 0-60 °C przed rozpoczęciem układania.
- Zweryfikuj, czy planowane obciążenie naciągowe nie przekracza 1350 N.
- Przygotuj narzędzia do pracy z kablem dielektrycznym (brak konieczności uziemienia).
- Zidentyfikuj włókna zgodnie z kodem kolorystycznym (Blue, Orange, Green, Brown, Slate, White, Red, Black, Yellow, Violet, Rose, Aqua).
Parametry w praktyce
- Dielektryczny
- Brak elementów metalowych, co eliminuje ryzyko przepięć i potrzebę uziemienia.
Ilustracje i schematy
- Przekrój poprzeczny pokazuje warstwy: powłokę zewnętrzną odporną na UV, ripcordy, włókna, tubę oraz dielektryczne elementy wzmacniające.
- Widok izometryczny prezentuje strukturę kabla z widocznymi tubami i włóknami wewnątrz.
Zgodność modelu
- Zgodny z normami ANSI/ICEA S-104-696 oraz NFPA 262.
- Spełnia wymagania RoHS 2011/65/EU.
