Specyfikacja kabla światłowodowego Corning MIC 024E88-33131-29
Szczegółowa specyfikacja techniczna 24-włóknowego kabla światłowodowego Corning MIC typu tight-buffered, przeznaczonego do instalacji wewnątrz budynków w przestrzeniach plenum i pionach.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Kabel światłowodowy Corning MIC (Medium Indoor Cable) to 24-włóknowy przewód typu tight-buffered, zaprojektowany do zastosowań wewnątrz budynków. Konstrukcja kabla umożliwia jego bezpieczne prowadzenie w przestrzeniach plenum, pionach (riser) oraz instalacjach szkieletowych i poziomych. Dzięki zastosowaniu włókien o średnicy 900 µm, kabel jest łatwy w przygotowaniu do terminacji.
Konstrukcja i bezpieczeństwo
Kabel posiada konstrukcję całkowicie dielektryczną, co oznacza, że nie wymaga uziemienia ani wyrównywania potencjałów. Włókna są chronione przez dielektryczne elementy wzmacniające oraz zewnętrzną powłokę o właściwościach ognioodpornych. Produkt spełnia wymagania normy NEC (National Electrical Code) artykuł 770 oraz posiada klasyfikację OFNP i FT-6, co potwierdza jego przydatność do instalacji w przestrzeniach o podwyższonych wymaganiach przeciwpożarowych.

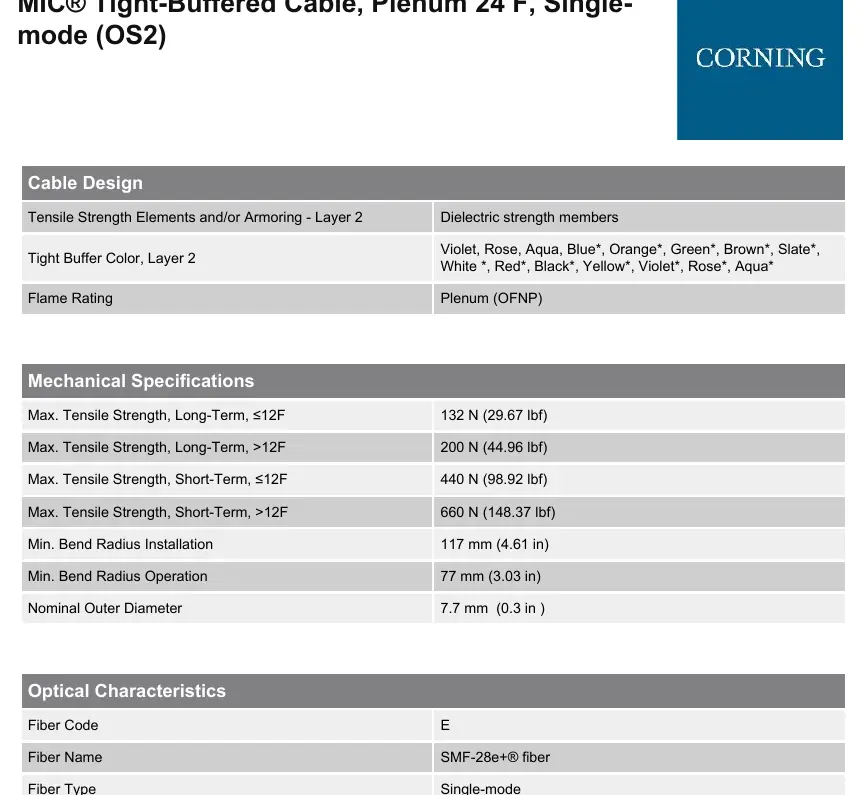

Parametry techniczne
Kabel charakteryzuje się średnicą zewnętrzną 7,7 mm. Włókna typu single-mode (OS2) SMF-28e+ zapewniają niskie tłumienie na poziomie 0,4 dB/km przy falach 1310 nm, 1383 nm oraz 1550 nm. Kabel jest przystosowany do pracy w szerokim zakresie temperatur: od 0 °C do 70 °C podczas eksploatacji oraz od -40 °C do 70 °C w warunkach składowania.
Instalacja i konserwacja
Podczas instalacji należy przestrzegać minimalnego promienia gięcia, który wynosi 117 mm dla kabla układanego oraz 77 mm dla kabla już zainstalowanego. Maksymalna siła naciągu zależy od liczby włókien i warunków (krótkoterminowe lub długoterminowe). Kabel jest zgodny z dyrektywą RoHS 2011/65/EU.
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnego promienia gięcia
Należy zachować minimalny promień gięcia 117 mm podczas instalacji oraz 77 mm w trakcie eksploatacji, aby uniknąć uszkodzenia włókien.
Uszkodzenie mechaniczne podczas przeciągania
Należy przestrzegać limitów siły naciągu (maksymalnie 440 N lub 660 N w zależności od warunków krótkoterminowych), aby nie zerwać elementów wzmacniających.
Przed użyciem
- Sprawdź, czy środowisko instalacji jest zgodne z klasyfikacją plenum (OFNP).
- Upewnij się, że temperatura otoczenia podczas instalacji mieści się w zakresie 0 °C do 60 °C.
- Zweryfikuj, czy trasa kablowa pozwala na zachowanie minimalnego promienia gięcia.
- Przygotuj narzędzia do zdejmowania izolacji z włókien 900 µm.
Parametry w praktyce
- Tight-Buffered
- Konstrukcja, w której włókno jest bezpośrednio pokryte warstwą buforową, co ułatwia bezpośrednią terminację złączami.
- Dielektryczna konstrukcja
- Brak elementów metalowych w kablu, co eliminuje potrzebę uziemienia.
Ilustracje i schematy
- Zewnętrzna żółta powłoka ognioodporna chroni wnętrze kabla.
- Warstwy dielektrycznych elementów wzmacniających zapewniają wytrzymałość mechaniczną.
- Włókna typu tight-buffered są ułożone wewnątrz dla łatwiejszego dostępu.
Zgodność modelu
- Zgodny z normami NEC artykuł 770.
- Zgodny z dyrektywą RoHS 2011/65/EU.
- Przeznaczony do instalacji wewnątrz budynków (Indoor).
