Instrukcja obsługi kabla światłowodowego Corning ALTOS 012KU4-T4730D20
Specyfikacja techniczna i wytyczne dotyczące instalacji kabla światłowodowego Corning ALTOS z technologią FastAccess, przeznaczonego do zastosowań zewnętrznych i ograniczonych wewnętrznych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Corning ALTOS 012KU4-T4730D20 to kabel światłowodowy typu loose tube, zaprojektowany do zastosowań zewnętrznych oraz ograniczonych instalacji wewnętrznych w sieciach kampusowych. Wykorzystuje technologię FastAccess, która znacząco skraca czas dostępu do włókien i ułatwia zdejmowanie powłoki zewnętrznej, minimalizując ryzyko uszkodzenia włókien oraz obrażeń instalatora.
Budowa i właściwości
Kabel posiada konstrukcję całkowicie dielektryczną, co eliminuje potrzebę uziemienia lub wyrównywania potencjałów. Zastosowano w nim żelową technologię blokowania wody (water-swellable), co oznacza, że nie wymaga czyszczenia po instalacji. Wytrzymała powłoka z polietylenu (PE) zapewnia odporność na promieniowanie UV, grzyby i ścieranie.
Instalacja i warunki pracy
Kabel jest przeznaczony do instalacji napowietrznych oraz w kanałach kablowych. W przypadku instalacji wewnętrznych należy przestrzegać wytycznych National Electrical Code (NEC) artykuł 770. Przed przystąpieniem do montażu zaleca się przechowywanie kabla w odpowiedniej temperaturze, aby zapewnić zgodność z wymogami instalacyjnymi.

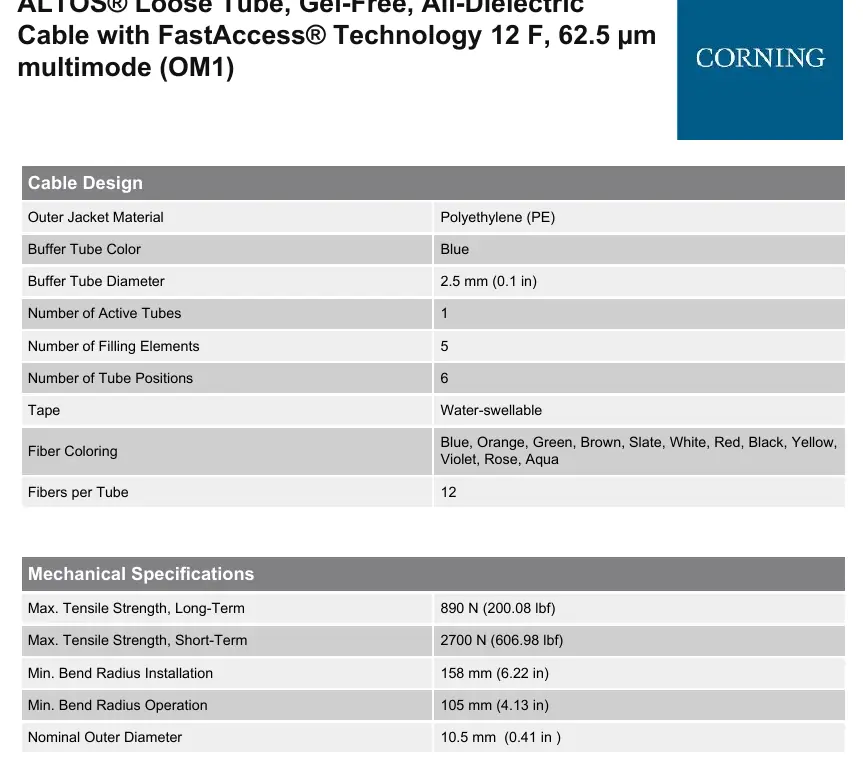

Parametry techniczne
Kabel zawiera 12 włókien wielomodowych (OM1, 62.5 µm). Minimalny promień gięcia podczas instalacji wynosi 158 mm, a podczas eksploatacji 105 mm. Maksymalna siła rozciągająca wynosi 2700 N (krótkotrwała) oraz 890 N (długotrwała). Zakres temperatur pracy wynosi od -40 °C do 70 °C.
Kontakt
Corning Optical Communications LLC, 4200 Corning Place, Charlotte, NC 28216, USA. Telefon: 800-743-2675, Międzynarodowy: +1-828-901-5000, Faks: 828-325-5060. Strona internetowa: www.corning.com/opcomm
Oficjalne zasoby z instrukcji
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Trudności z dostępem do włókien
Wykorzystaj technologię FastAccess, która pozwala na szybsze i bezpieczniejsze zdjęcie powłoki zewnętrznej.
Niewłaściwa temperatura podczas instalacji
Przechowuj kabel w odpowiednim środowisku przed instalacją, aby osiągnął temperaturę zgodną ze specyfikacją (-30 °C).
Przed użyciem
- Sprawdź, czy temperatura otoczenia podczas instalacji mieści się w zakresie -30 °C.
- Upewnij się, że trasa kablowa spełnia wymogi promienia gięcia (min. 158 mm podczas instalacji).
- Zweryfikuj zgodność instalacji wewnętrznej z NEC artykuł 770.
- Przygotuj narzędzia do pracy z kablem dielektrycznym.
Parametry w praktyce
- Maks. siła rozciągająca (krótkotrwała)
- 2700 N – maksymalne obciążenie dopuszczalne podczas wciągania kabla.
- Min. promień gięcia (instalacja)
- 158 mm – minimalny promień, przy którym kabel może być wyginany podczas układania bez ryzyka uszkodzenia włókien.
- Zakres temperatur pracy
- -40 °C do 70 °C – dopuszczalne warunki środowiskowe po zakończeniu instalacji.
Ilustracje i schematy
- Locator Ridge: Wypustka ułatwiająca lokalizację i dostęp do wnętrza kabla.
- Dielectric Central Element: Centralny element wzmacniający, brak metalowych części.
- Water-Swellable Tape: Taśma pęczniejąca pod wpływem wody, zabezpieczająca przed wilgocią.
Zgodność modelu
- Kabel jest typu dielektrycznego – nie wymaga uziemienia.
- Zgodny z normami Telcordia GR-20 oraz ICEA S-87-640.
- Włókna wielomodowe 62.5 µm (OM1) przeznaczone do sieci Gigabit i 10 Gigabit Ethernet.
