Specyfikacja techniczna kabla światłowodowego Corning 024EC8-14101-A3
Szczegółowa specyfikacja techniczna kabla światłowodowego Corning 024EC8-14101-A3 typu Ribbon Interlocking Armored Plenum. Poznaj parametry, budowę i standardy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Kabel światłowodowy Corning 024EC8-14101-A3 to wielowłóknowy kabel typu Ribbon Interlocking Armored Plenum, zaprojektowany do instalacji wewnątrz budynków, w tym w przestrzeniach wentylacyjnych (plenum), pionach instalacyjnych oraz instalacjach poziomych. Konstrukcja kabla opiera się na 48 włóknach światłowodowych typu single-mode (OS2), zorganizowanych w 12-włóknowe taśmy umieszczone w centralnej tubie.
Budowa i wytrzymałość
Kabel charakteryzuje się wysoką odpornością mechaniczną dzięki zastosowaniu spiralnie owiniętego aluminiowego pancerza (interlocking armor), który zapewnia ponad siedmiokrotnie wyższą odporność na zgniatanie w porównaniu do kabli nieopancerzonych. Zewnętrzna powłoka wykonana jest z materiału trudnopalnego, spełniającego wymogi testu ogniowego NFPA 262. Wewnątrz zastosowano technologię blokowania wody (water-swellable tape), co eliminuje konieczność stosowania żelu i ułatwia przygotowanie kabla do montażu.
Zastosowanie i instalacja
Produkt jest idealny do środowisk o dużym natężeniu ruchu lub wymagających warunków mechanicznych. Dzięki zastosowaniu taśm światłowodowych z wyraźnymi oznaczeniami kolorystycznymi i numeracją, identyfikacja poszczególnych włókien jest szybka i intuicyjna. Kabel jest dostępny w 12 kolorach powłoki zewnętrznej, co ułatwia wizualną identyfikację w złożonych systemach telekomunikacyjnych.

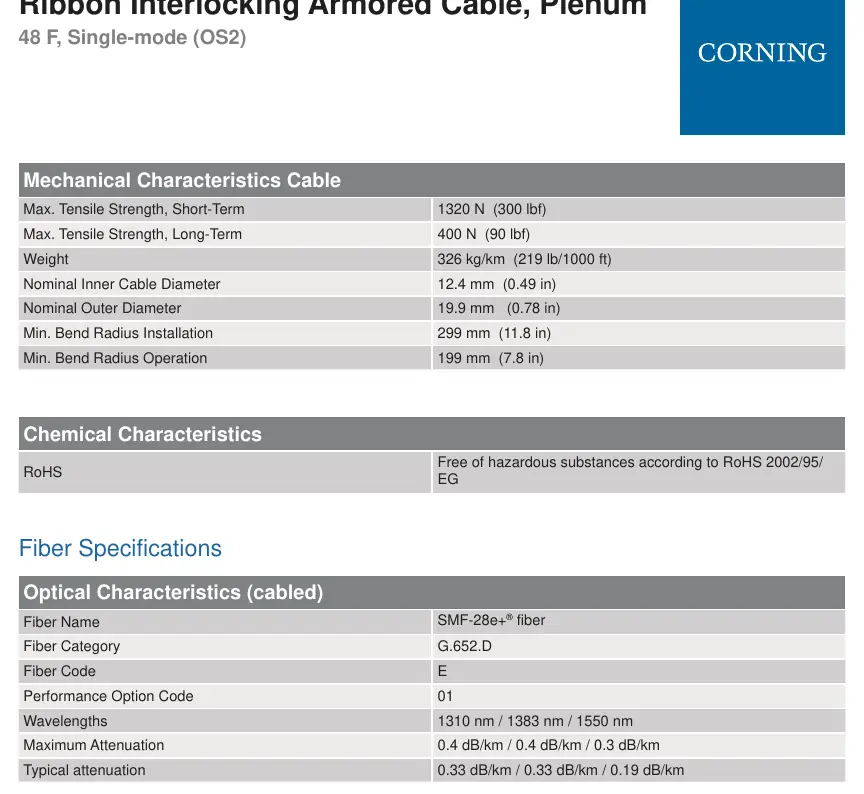

Dane techniczne
Kabel posiada 48 włókien (4 taśmy po 12 włókien). Średnica zewnętrzna wynosi 19,9 mm, a waga to 326 kg/km. Maksymalna siła naciągu krótkotrwałego wynosi 1320 N, a długotrwałego 400 N. Minimalny promień gięcia podczas instalacji to 299 mm, natomiast podczas eksploatacji 199 mm. Zakres temperatur pracy wynosi od 0 °C do 70 °C.
Kontakt i wsparcie
W przypadku pytań dotyczących dostępności innych kolorów powłoki lub wsparcia technicznego, prosimy o kontakt z działem obsługi klienta Corning pod numerem telefonu 1-800-743-2675 lub +1-828-901-5000. Więcej informacji można znaleźć na stronie www.corning.com/opcomm.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Trudności z identyfikacją włókien
Kabel wykorzystuje 12-włóknowe taśmy z nadrukowanymi numerami ID oraz standardową kolorystyką (niebieski, pomarańczowy, zielony, brązowy, łupkowy, biały, czerwony, czarny, żółty, fioletowy, różowy, aqua).
Ryzyko uszkodzenia podczas instalacji
Należy przestrzegać minimalnego promienia gięcia wynoszącego 299 mm podczas instalacji oraz 199 mm podczas eksploatacji, aby uniknąć degradacji sygnału.
Przed użyciem
- Sprawdź, czy środowisko instalacji (plenum, riser) jest zgodne z klasyfikacją kabla.
- Upewnij się, że temperatura otoczenia podczas instalacji mieści się w zakresie 0 °C do 60 °C.
- Zweryfikuj, czy siła naciągu podczas układania nie przekracza 1320 N.
- Przygotuj narzędzia do pracy z kablem opancerzonym (interlocking armor).
- Sprawdź zgodność z lokalnymi przepisami przeciwpożarowymi (NFPA 262).
Parametry w praktyce
- OS2 (Single-mode)
- Typ światłowodu jednomodowego zoptymalizowany do transmisji na duże odległości.
- Interlocking Armor
- Aluminiowy pancerz zapewniający ochronę przed zgniataniem i uszkodzeniami mechanicznymi.
Ilustracje i schematy
- Kabel składa się z rdzenia z taśmami światłowodowymi, otoczonego tubą buforową i elementami wzmacniającymi.
- Warstwa blokująca wodę (water-swellable tape) znajduje się pod pancerzem.
- Pancerz jest chroniony zewnętrzną powłoką trudnopalną.
Zgodność modelu
- Zgodny z normami NEC OFCP, CSA FT-6 oraz ANSI/ICEA S-83-596.
- Produkt wolny od substancji niebezpiecznych zgodnie z dyrektywą RoHS 2002/95/EG.
