Instrukcja obsługi grubościówki Delta 22-555 13-cali
Szybki przewodnik po instrukcji obsługi grubościówki Delta 22-555. Dowiedz się, jak bezpiecznie montować, obsługiwać, konserwować urządzenie oraz wymieniać noże.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Grubościówka Delta 22-555 to urządzenie przeznaczone do obróbki drewna, pozwalające na wyrównywanie grubości materiału. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy upewnić się, że maszyna jest stabilnie zamocowana, a system odciągu pyłu jest podłączony.
Bezpieczeństwo
- Zawsze używaj okularów ochronnych i ochrony słuchu.
- Nie używaj urządzenia w wilgotnym środowisku.
- Przed serwisowaniem lub wymianą noży zawsze odłącz zasilanie.
- Nie usuwaj osłon bezpieczeństwa podczas pracy.
- Upewnij się, że maszyna jest prawidłowo uziemiona.
Montaż
Urządzenie wymaga prostego montażu przed pierwszym użyciem:
- Korba regulacji wysokości: Zdejmij gumową zaślepkę z wału, zamocuj korbę za pomocą śruby M5x16mm, podkładki i klucza imbusowego, a następnie załóż zaślepkę.
- Port odciągu pyłu: Zamocuj port do obudowy za pomocą dwóch pokręteł blokujących M6x15mm.
Obsługa
Podstawowe czynności operacyjne:
- Włączanie/Wyłączanie: Przełącznik znajduje się z przodu urządzenia. Posiada klucz bezpieczeństwa, który należy wyjąć, aby zablokować możliwość uruchomienia maszyny przez osoby niepowołane.
- Regulacja wysokości: Użyj korby, aby ustawić głowicę tnącą na żądaną wysokość. Jeden pełny obrót korby przesuwa głowicę o 1/16 cala (ok. 1.6 mm).
- Eliminacja wgłębień (snipe): Aby uniknąć wgłębień na końcach deski, należy odpowiednio podpierać materiał podczas wchodzenia i wychodzenia z maszyny.
- Wyłącznik automatyczny: W przypadku przeciążenia silnika, wyłącznik automatyczny odetnie zasilanie. Należy odczekać 2-3 minuty, aż silnik ostygnie, a następnie wcisnąć przycisk resetu.
Konserwacja
Regularna konserwacja jest niezbędna dla bezpieczeństwa i jakości pracy:
- Wymiana noży: Odłącz zasilanie. Zdejmij osłonę głowicy tnącej. Zablokuj głowicę za pomocą czerwonej zapadki. Użyj klucza imbusowego do poluzowania śrub mocujących listwę dociskową i nóż. Użyj narzędzia magnetycznego do wyjęcia noża. Po wymianie lub obróceniu noża, upewnij się, że kołki ustalające są prawidłowo osadzone.
- Czyszczenie: Okresowo przedmuchuj kanały powietrzne sprężonym powietrzem. Nie używaj rozpuszczalników do czyszczenia części plastikowych.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy klucz bezpieczeństwa jest włożony. Sprawdź, czy wyłącznik automatyczny (circuit breaker) nie został wyzwolony – jeśli tak, zresetuj go po ostygnięciu silnika.
Wgłębienia na końcach deski (snipe)
Podeprzyj deskę przy wchodzeniu i wychodzeniu z maszyny, aby nie unosiła się. Zmniejsz głębokość cięcia.
Przed użyciem
- Sprawdź, czy wszystkie części z zestawu są obecne.
- Upewnij się, że maszyna jest stabilnie zamocowana do powierzchni roboczej.
- Podłącz system odciągu pyłu.
- Sprawdź, czy noże są ostre i prawidłowo zamocowane.
- Upewnij się, że przełącznik jest w pozycji OFF przed podłączeniem do zasilania.
Parametry w praktyce
- Max. głębokość cięcia
- 3/32 cala (2.4 mm) na przejście.
- Max. szerokość cięcia
- 13 cali (317 mm).
- Prędkość posuwu
- 28 stóp/min (8.5 m/min).
Ilustracje i schematy
- Rysunek 1: Montaż korby regulacji wysokości.
- Rysunek 2: Montaż portu odciągu pyłu.
- Rysunek 3: Lokalizacja przełącznika, klucza bezpieczeństwa i wyłącznika automatycznego.

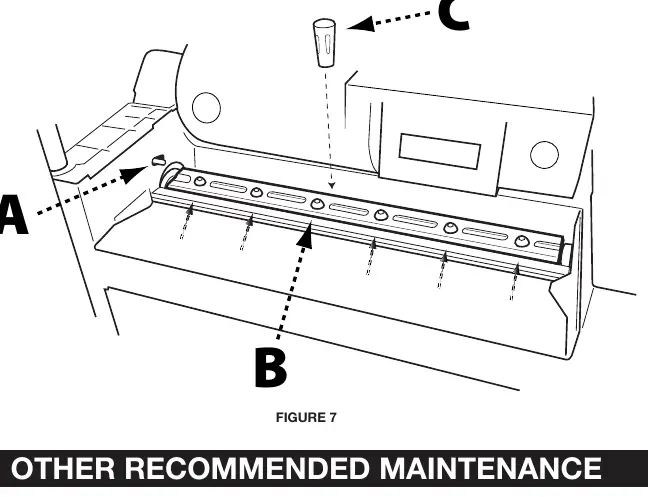

- Rysunek 7: Blokowanie głowicy tnącej do wymiany noży.
Zgodność modelu
- Wymaga zasilania 120V, 60Hz.
- Zalecane użycie systemu odciągu pyłu z wężem 4-calowym (wymaga adaptera).
