Instrukcja obsługi pilarki stołowej Delta 10-Inch Contractor Table Saw
Szybki przewodnik po instrukcji obsługi pilarki stołowej Delta 10-Inch Contractor Table Saw. Zawiera informacje o montażu, ustawieniach, bezpiecznej obsłudze, konserwacji i rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pilarki stołowej Delta 10-Inch Contractor Table Saw (modele 36-5000 T2, 36-5100 T2, 36-5052 T2, 36-5152 T2). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z zagrożeniami związanymi z odrzutem (kickback). Urządzenie wymaga uziemienia i musi być używane z odpowiednimi osłonami (osłona tarczy, klin rozszczepiający, zapadki przeciwodrzutowe) podczas cięć przelotowych.
Opis urządzenia
Pilarka wyposażona jest w silnik indukcyjny 15A, żeliwny stół, system ogrodzenia T-Square oraz zintegrowany kanał odciągu pyłu. Urządzenie jest przeznaczone do cięcia drewna i materiałów drewnopochodnych.
Montaż
Proces montażu obejmuje:
- Złożenie stojaka z nóg rurowych.
- Montaż kół stałych i stopek regulacyjnych.

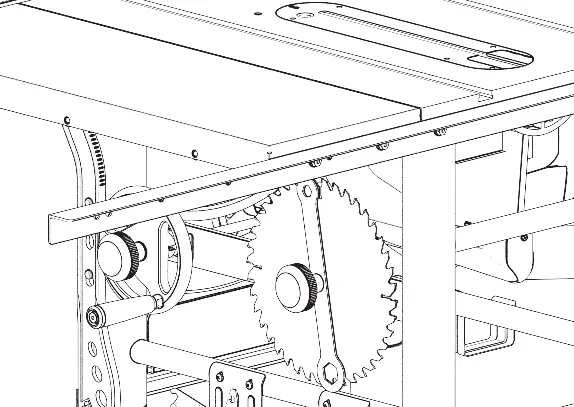

- Instalację szyn przednich i tylnych.
- Montaż skrzydeł rozszerzających stół.
- Instalację ogrodzenia (fence) i skrzynki sterowniczej.
- Montaż wkładki stołu (throat plate), tarczy, klina rozszczepiającego i osłony tarczy.
Przygotowanie do pracy
Przed każdym użyciem należy sprawdzić:
- Czy tarcza jest ostra i czysta.
- Czy klin rozszczepiający jest prawidłowo ustawiony względem tarczy.
- Czy osłony są sprawne i zamontowane.
- Czy ogrodzenie jest równoległe do tarczy.
Obsługa
Pilarka posiada wyłącznik z czerwoną łopatką, który można zablokować kłódką. Podczas pracy należy zawsze stosować popychacze (push sticks) lub bloki popychające, jeśli odległość między tarczą a ogrodzeniem jest mniejsza niż 150 mm. Nigdy nie wykonuj cięć "z ręki" (freehand).
Konserwacja
Regularnie czyść wnętrze obudowy z trocin, smaruj mechanizmy (np. przekładnie ślimakowe) i sprawdzaj naciąg paska napędowego. W przypadku rdzy na żeliwnym blacie, użyj środka smarnego i włókniny ściernej, a następnie zabezpiecz powierzchnię woskiem.
Rozwiązywanie problemów
Jeśli pilarka nie uruchamia się, sprawdź zasilanie, wtyczkę oraz przycisk resetowania przeciążenia na obudowie silnika. W przypadku nadmiernych wibracji lub hałasu, natychmiast wyłącz urządzenie i zlokalizuj przyczynę.
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się
Sprawdź podłączenie do zasilania, bezpieczniki w instalacji domowej oraz wciśnij przycisk resetowania przeciążenia na obudowie silnika.
Odrzut (kickback) podczas cięcia
Upewnij się, że klin rozszczepiający jest prawidłowo ustawiony, tarcza jest ostra, a ogrodzenie jest równoległe do tarczy.
Nierówne cięcie lub przypalanie drewna
Sprawdź, czy tarcza jest ostra i czy ogrodzenie jest ustawione równolegle do rowka prowadnicy.
Przed użyciem
- Sprawdź, czy źródło zasilania jest odpowiednie (120V, 15A).
- Upewnij się, że tarcza jest dokręcona i wyrównana.
- Sprawdź, czy klin rozszczepiający pasuje do grubości tarczy.
- Upewnij się, że osłona tarczy i zabezpieczenia przed odrzutem są na miejscu.
- Sprawdź, czy obszar roboczy jest wolny od przeszkód i osób postronnych.
Parametry w praktyce
- Max głębokość cięcia 90°
- 3-1/8 cala (ok. 79 mm)
- Max głębokość cięcia 45°
- 2-1/4 cala (ok. 57 mm)
Ilustracje i schematy
- Rysunek 1: Montaż nóg stojaka.
- Rysunek 16: Montaż zapadek przeciwodrzutowych na klinie.

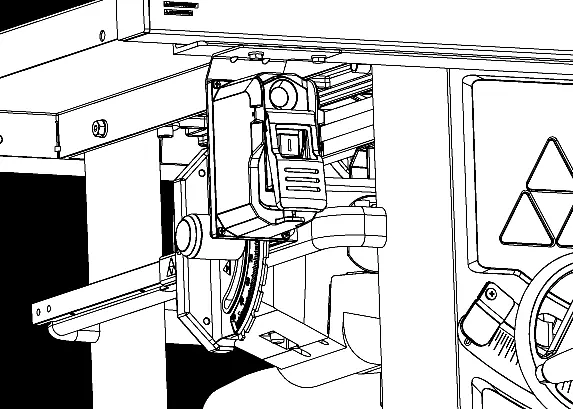

- Rysunek 27: Przełącznik zasilania i przycisk resetowania przeciążenia.
- Rysunek 34: Wymiary i kąty dla własnoręcznie wykonanego popychacza.
Zgodność modelu
- Używaj tylko tarcz 10-calowych z otworem 5/8 cala.
- Nie używaj tarcz ściernych, szczotek drucianych ani tarcz diamentowych.
- Wymagany obwód zasilania zabezpieczony bezpiecznikiem 20A.
