Instrukcja obsługi akumulatorowej pilarki tarczowej Sealey CP108VCSBO
Szybki przewodnik po instrukcji obsługi akumulatorowej pilarki tarczowej Sealey CP108VCSBO. Dowiedz się, jak bezpiecznie używać urządzenia, ustawiać głębokość i kąt cięcia oraz dbać o konserwację.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy akumulatorowej pilarki tarczowej Sealey CP108VCSBO (wersja "body only" – bez akumulatora i ładowarki w zestawie). Urządzenie wymaga kompatybilnego akumulatora 10.8V 2Ah lub 4Ah. Przed przystąpieniem do pracy należy upewnić się, że osłona tarczy działa poprawnie, a śruba mocująca tarczę jest dokręcona.
Opis urządzenia
Pilarka jest kompaktowym, lekkim narzędziem z miękkim uchwytem redukującym wibracje. Zestaw zawiera klucz do wymiany tarcz. Urządzenie posiada wbudowane oświetlenie robocze LED oraz mechanizm blokady wrzeciona.
Specyfikacja techniczna
- Średnica tarczy: 85 mm
- Głębokość cięcia przy 90°: 26 mm
- Głębokość cięcia przy 45°: 17 mm
- Średnica otworu tarczy: 15 mm
- Prędkość bez obciążenia: 1450 obr./min
- Poziom hałasu: 88/80 dB(A)
Przygotowanie do pracy
Przed włożeniem akumulatora upewnij się, że pilarka jest wyłączona. Aby sprawdzić stan naładowania akumulatora, naciśnij spust – wszystkie diody LED oznaczają pełne naładowanie, jedna dioda oznacza konieczność ładowania. Aby zachować wydajność akumulatora, nie dopuszczaj do jego całkowitego rozładowania i ładuj go co 4 miesiące, nawet jeśli narzędzie nie jest używane.
Obsługa pilarki
Ustawianie głębokości cięcia
Poluzuj blokadę głębokości cięcia (Cut Depth Lock), ustaw pożądaną pozycję tarczy korzystając ze skali na wsporniku, a następnie mocno dokręć blokadę.
Ustawianie kąta cięcia
Poluzuj blokadę kąta (Bevel Lock), ustaw pilarkę pod żądanym kątem korzystając ze skali na stopie, a następnie mocno dokręć blokadę.
Procedura cięcia
Zawsze zabezpieczaj obrabiany materiał za pomocą zacisków lub imadła. Nie włączaj pilarki, gdy tarcza dotyka materiału. Podczas pracy trzymaj narzędzie oburącz za izolowane powierzchnie chwytne. Po zakończeniu cięcia zwolnij spust, aby zatrzymać silnik.
Bezpieczeństwo i odrzut
Odrzut (kickback) to nagła reakcja na zakleszczenie lub niewłaściwe prowadzenie tarczy. Aby go uniknąć: trzymaj pilarkę pewnie oburącz, nie używaj tępych lub uszkodzonych tarcz, upewnij się, że blokady głębokości i kąta są dokręcone. Nigdy nie sięgaj pod obrabiany materiał podczas pracy.
Konserwacja
Przed konserwacją zawsze wyjmij akumulator. Usuwaj pył za pomocą miękkiej szczotki. Nie używaj rozpuszczalników ani sprężonego powietrza do czyszczenia. Narzędzie jest trwale nasmarowane i nie wymaga specjalnej konserwacji. Przechowuj w suchym, niedostępnym dla dzieci miejscu.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Odrzut (kickback) podczas cięcia
Sprawdź, czy tarcza nie jest tępa lub uszkodzona. Upewnij się, że blokady głębokości i kąta są mocno dokręcone. Trzymaj pilarkę oburącz.
Osłona tarczy nie zamyka się płynnie
Sprawdź, czy mechanizm nie jest zanieczyszczony pyłem lub żywicą. Jeśli sprężyna lub osłona są uszkodzone, urządzenie wymaga serwisu.
Silnik zwalnia lub tarcza się blokuje
Zmniejsz prędkość posuwu, sprawdź czy tarcza jest ostra i czy materiał jest stabilnie podparty.
Przed użyciem
- Sprawdź, czy osłona tarczy porusza się swobodnie i zamyka natychmiast po zakończeniu cięcia.
- Upewnij się, że śruba mocująca tarczę jest dokręcona.
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że obrabiany materiał jest stabilnie zamocowany.
- Sprawdź, czy tarcza nie jest pęknięta lub uszkodzona.
Parametry w praktyce
- Głębokość cięcia 90°
- Maksymalna grubość materiału, jaki można przeciąć przy ustawieniu prostopadłym (26 mm).
- Głębokość cięcia 45°
- Maksymalna grubość materiału, jaki można przeciąć przy ustawieniu pod kątem (17 mm).
- Średnica tarczy
- Wymagana średnica tarczy tnącej to 85 mm.
Ilustracje i schematy

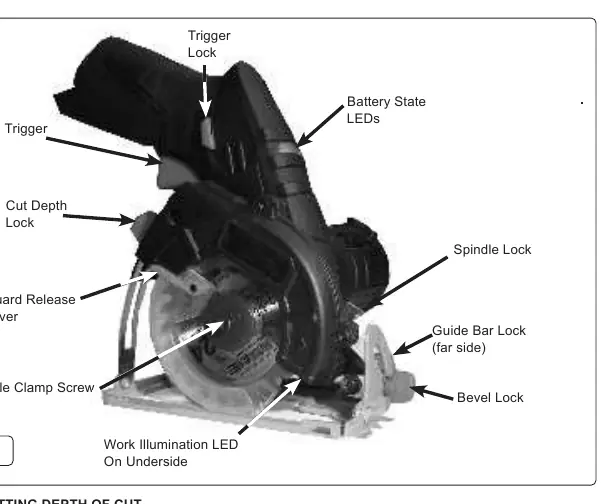

- Trigger: Główny włącznik urządzenia.
- Trigger Lock: Blokada włącznika zapobiegająca przypadkowemu uruchomieniu.
- Cut Depth Lock: Dźwignia blokująca głębokość cięcia.
- Bevel Lock: Dźwignia blokująca kąt nachylenia tarczy.
- Spindle Lock: Przycisk blokady wrzeciona do wymiany tarczy.
Zgodność modelu
- Wymaga akumulatora 10.8V 2Ah (CP108VBP) lub 4Ah (CP108VBP4).
- Urządzenie sprzedawane jako 'body only' (bez akumulatora i ładowarki).
- Wymaga ładowarki CP108VMC.
