Instrukcja obsługi regału magazynowego Sealey APR3001
Szybki przewodnik po montażu i bezpiecznym użytkowaniu regału magazynowego Sealey APR3001 o nośności 1000 kg na poziom. Zawiera instrukcje krok po kroku, specyfikację techniczną oraz zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Regał Sealey APR3001 to wytrzymała konstrukcja przeznaczona do składowania towarów o maksymalnym obciążeniu 1000 kg na poziom. Montaż powinien być przeprowadzony przez dwie osoby na płaskim, twardym podłożu (np. beton). Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym równomierne rozkładanie ciężaru oraz unikanie wilgotnych miejsc, które mogą powodować korozję.
Bezpieczeństwo
- Regał musi być ustawiony na wypoziomowanej i stabilnej powierzchni.
- Maksymalne obciążenie na półkę wynosi 1000 kg przy równomiernym rozłożeniu masy.
- Cięższe przedmioty należy umieszczać na niższych poziomach.
- Zaleca się przytwierdzenie regału do ściany za pomocą odpowiednich mocowań.
- Nie używać regału na zewnątrz ani w miejscach wilgotnych/z kondensacją pary wodnej.
- Nie czyścić belek rozpuszczalnikami, które mogą uszkodzić powłokę ochronną.
Montaż ram bocznych
- Ułóż słupki (A1 i A2) na podłodze wewnętrznymi krawędziami do siebie.
- Połącz słupki za pomocą stężeń poziomych (B) i ukośnych (C) oraz rozpórek (D), używając śrub M6x45mm (F) i nakrętek (G).
- Dokręć wszystkie elementy dopiero po upewnieniu się, że rama jest ustawiona prosto.
- Powtórz proces dla drugiej ramy bocznej.
Montaż belek poprzecznych
- Ustaw ramy w pionie i zamocuj belki poprzeczne (I) na żądanej wysokości.
- Upewnij się, że zaczepy belki weszły w otwory słupka.
- Delikatnie dobij belkę gumowym młotkiem, aby pewnie osiadła w gniazdach.
- Zabezpiecz każdą belkę za pomocą zawleczki (H).
- Wszystkie pary belek muszą być montowane na tym samym poziomie.
Dane techniczne
- Model: APR3001
- Wymiary całkowite: 2250 x 1000 x 2000 mm
- Nośność całkowita: 3000 kg
- Szerokość belki: 2250 mm
Kontakt serwisowy
Sealey Group, Kempson Way, Suffolk Business Park, Bury St Edmunds, Suffolk. IP32 7AR. Telefon: 01284 757500, E-mail: [email protected], Strona internetowa: www.sealey.co.uk
Oficjalne zasoby z instrukcji
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Trudności z osadzeniem belki w słupku
Upewnij się, że oba zaczepy weszły w otwory i delikatnie dobij belkę gumowym młotkiem.
Niestabilność konstrukcji
Sprawdź, czy podłoże jest równe i czy wszystkie śruby zostały dokręcone po wstępnym montażu ramy.
Przed użyciem
- Sprawdź, czy wszystkie części są obecne zgodnie z listą w instrukcji.
- Upewnij się, że posiadasz gumowy młotek (nie używaj metalowego).
- Przygotuj miejsce montażu na twardym, równym podłożu.
- Upewnij się, że masz drugą osobę do pomocy przy montażu.
- Sprawdź, czy wszystkie zawleczki zabezpieczające (H) są zamontowane.
Parametry w praktyce
- Nośność 1000 kg na poziom
- Maksymalna waga ładunku na jedną parę belek przy równomiernym rozłożeniu.
- Regulacja co 2 cale
- Możliwość zmiany wysokości półek w odstępach co 2 cale (ok. 5 cm).
Ilustracje i schematy

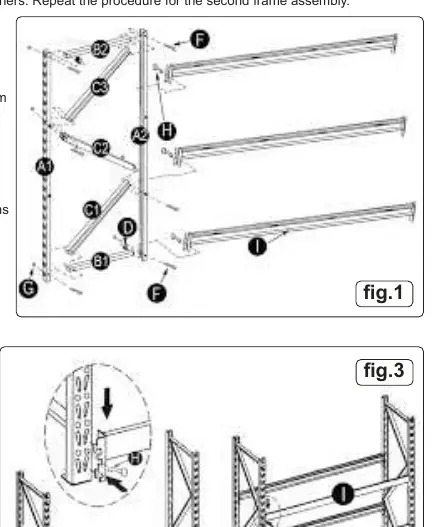

- Fig. 1: Schemat montażu ramy bocznej ze słupkami i stężeniami.
- Fig. 2: Sposób montażu belki poprzecznej w słupku i zabezpieczenie zawleczką.
- Fig. 3: Widok gotowego regału z zamontowanymi poziomami.
Zgodność modelu
- Dostępne są dodatkowe komponenty do rozbudowy regału.
- Gumowe stopki (E) nie są dostarczane z tym modelem.
