Instrukcja obsługi wkrętaka dynamometrycznego Sealey STS103
Szybki przewodnik po obsłudze cyfrowego wkrętaka dynamometrycznego Sealey STS103. Dowiedz się, jak wymieniać baterie, programować moment obrotowy, przełączać tryby pracy oraz dbać o narzędzie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Cyfrowy wkrętak dynamometryczny Sealey STS103 to precyzyjne narzędzie przeznaczone do prac warsztatowych i motoryzacyjnych. Urządzenie oferuje pomiar momentu obrotowego w zakresie 0.05-5Nm z dokładnością do ±1%. Kluczowe funkcje obejmują tryby pracy Peak (szczytowy) i Track (śledzenie), sygnalizację dźwiękową i wibracyjną po osiągnięciu zadanego momentu oraz możliwość pracy w obu kierunkach (zgodnie i przeciwnie do ruchu wskazówek zegara).
Przygotowanie i wymiana baterii
Wkrętak zasilany jest dwiema bateriami AAA. Aby je wymienić:
- Odkręć dwie śruby oznaczone jako 'B' na końcu rękojeści.
- Zdejmij zaślepkę.
- Włóż baterie, zwracając uwagę na prawidłową polaryzację wskazaną wewnątrz komory.
- Załóż zaślepkę i dokręć śruby.
Obsługa i tryby pracy
Włączanie i wyłączanie: Naciśnij przycisk zasilania, aby włączyć urządzenie. Automatyczne wyłączenie następuje po 2 minutach bezczynności.
Wybór trybu: Po włączeniu domyślnym trybem jest 'Peak'. Aby przełączać między trybami 'Track' i 'Peak', naciśnij przycisk zasilania, a następnie w ciągu 3 sekund przycisk '+'.
Programowanie momentu obrotowego:
- Przytrzymaj przycisk '+' przez 3 sekundy, aż na ekranie pojawi się napis 'Set'.
- Użyj przycisku '+', aby zwiększyć wartość momentu.
- Aby wyzerować wartość, naciśnij przycisk zasilania, a następnie ponownie użyj '+', aby ustawić żądaną wartość.
- Wartość zostanie zapamiętana automatycznie po 3 sekundach.
Zmiana jednostek: Przy włączonym urządzeniu przytrzymaj przycisk zasilania przez 5 sekund, aby przełączyć między Nm a lb.ft.
Bezpieczeństwo i konserwacja
- Nie upuszczaj narzędzia i nie używaj go, jeśli jest uszkodzone.
- Nie stosuj siły, gdy urządzenie jest wyłączone.
- Czyść wyłącznie wilgotną szmatką; nie używaj rozpuszczalników ani silnych środków czyszczących.
- Przechowuj w suchym, bezpiecznym miejscu, z dala od dzieci.
- Chroń przed silnymi polami magnetycznymi, wilgocią i wysoką temperaturą.
Oficjalne zasoby z instrukcji
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Wyświetlacz pokazuje pusty symbol baterii
Baterie są wyczerpane i należy je wymienić, aby zapewnić dokładność pomiaru.
Brak możliwości ustawienia momentu obrotowego
Jeśli ustawiana wartość przekracza 100% zakresu (5Nm), urządzenie wyzeruje ustawienie.
Niedokładne odczyty
Nie używaj wkrętaka, gdy poziom baterii jest niski, ponieważ może to powodować błędy pomiarowe.
Przed użyciem
- Sprawdź, czy baterie są zainstalowane zgodnie z polaryzacją.
- Upewnij się, że narzędzie nie jest uszkodzone.
- Wybierz odpowiedni tryb pracy (Peak lub Track).
- Ustaw żądany moment obrotowy zgodnie z instrukcją programowania.
- Załóż obuwie antypoślizgowe i zadbaj o stabilną postawę.
Parametry w praktyce
- Zakres 0.05-5Nm
- Dopuszczalny zakres siły dokręcania obsługiwany przez urządzenie.
Ilustracje i schematy

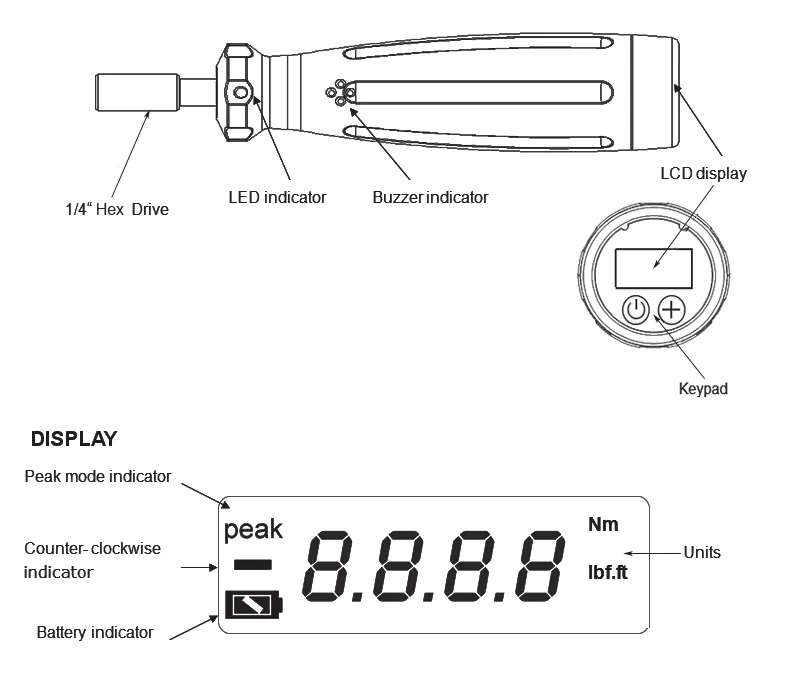

- Fig.1: Przedstawia elementy wkrętaka (napęd, wskaźniki LED/buzzer, wyświetlacz) oraz układ ikon na ekranie.
- Fig.2: Ilustruje procedurę wymiany baterii poprzez odkręcenie śrub 'B' i zdjęcie zaślepki.
Zgodność modelu
- Narzędzie posiada napęd 1/4" Hex.
- Obsługuje jednostki Nm oraz lb.ft.
