Pneumatyczny ściągacz sprężyn Sealey RE300.V3 to profesjonalne urządzenie o udźwigu 1000 kg, przeznaczone do szybkiej i bezpiecznej kompresji sprężyn zawieszenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa:
- Zawsze stosuj środki ochrony oczu i rąk.
- Podczas kompresji sprężyny zawsze stój z boku urządzenia.
- Nie przekraczaj maksymalnego ciśnienia powietrza wynoszącego 116 psi (8 bar).
- Nigdy nie pozostawiaj sprężyny pod ciśnieniem bez nadzoru.
- Zawsze używaj osłony bezpieczeństwa i łańcucha zabezpieczającego.
Opis urządzenia

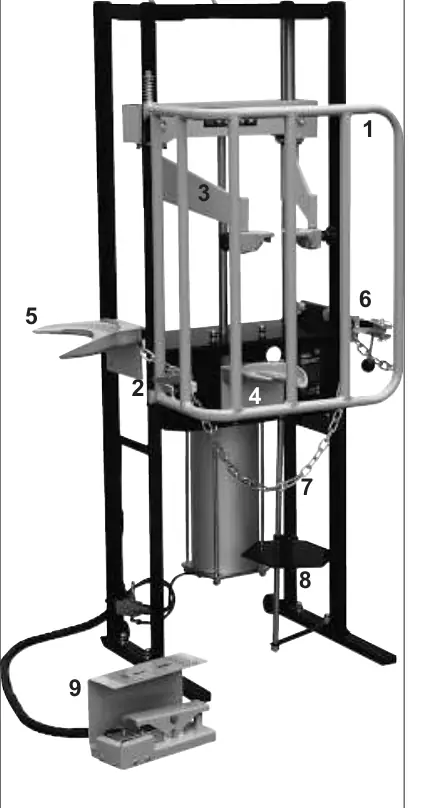

Urządzenie wyposażone jest w pedał nożny do sterowania siłownikiem, osłonę bezpieczeństwa z blokadą, wymienne jarzma (małe i duże) oraz zacisk kolumny zawieszenia. Posiada platformę ustalającą, która ułatwia pozycjonowanie kolumny.
Montaż
Montaż urządzenia wymaga dwóch osób:

- Zamontuj stopy do ramy za pomocą śrub, podkładek i nakrętek, upewniając się, że koła są skierowane do tyłu.
- Zainstaluj zespół blokady osłony (część K21) z przodu urządzenia.
- Zamontuj osłonę bezpieczeństwa (K44) na dolnym sworzniu, zabezpieczając górę za pomocą sworznia (K11), podkładek i nakrętki.
- Zamontuj łańcuch zabezpieczający (K15) po lewej stronie ramy.
- Zainstaluj płytę ustalającą (K42) na długim pręcie metalowym i zabezpiecz ją pokrętłem.
- Zamontuj uchwyt (K1) na górze urządzenia.
- Podłącz przewody powietrzne zgodnie z oznaczeniami A, B i C.
Przygotowanie do pracy
Przed podłączeniem zasilania powietrzem upewnij się, że dźwignia sterowania nożnego znajduje się w pozycji 'Off'. Regularnie opróżniaj separator wody w układzie zasilania powietrzem, aby zapobiec uszkodzeniu siłownika. Upewnij się, że urządzenie stoi na stabilnym podłożu w miejscu zapewniającym wystarczającą przestrzeń do pracy.
Obsługa ściągacza
Procedura kompresji sprężyny:





- Wybierz odpowiednie jarzmo lub zacisk (K12, K13, K24) i zamocuj je za pomocą sworznia blokującego.
- Umieść najniższy zwój sprężyny w dolnym jarzmie.
- Ustaw górne ramiona (K51) tak, aby zaciski znajdowały się na najwyższym dostępnym zwoju.
- Dokręć oba pokrętła blokujące.
- Ustaw płytę ustalającą (K42) pod spodem kolumny i zabezpiecz ją.
- Zabezpiecz sprężynę łańcuchem, przekładając go przez sprężynę i zaczepiając o klips.
- Zamknij osłonę bezpieczeństwa i zablokuj ją łańcuchem.
- Stopniowo naciskaj pedał, aby rozpocząć kompresję.
- Po zluzowaniu nakrętki górnej kolumny, powoli zwolnij ciśnienie pedałem.
Konserwacja
Przed każdą konserwacją odłącz zasilanie powietrzem. Okresowo czyść przesuwne kolumny i smaruj je niewielką ilością oleju do przekładni. Jeśli urządzenie nie będzie używane przez dłuższy czas, odłącz zasilanie, spuść powietrze z cylindra i wpuść niewielką ilość oleju do narzędzi pneumatycznych do wlotu powietrza.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Upewnij się, że zwoje są dobrze osadzone w wycięciach jarzm i zabezpieczone łańcuchem.
Nie przekraczaj 116 psi (8 bar), aby uniknąć uszkodzeń urządzenia i ryzyka wypadku.
Podczas montażu sworznia osłony konieczne może być wywarcie nacisku, aby wcisnąć sworzeń i umożliwić założenie nakrętki.
Przed użyciem
- Sprawdź, czy urządzenie nie jest uszkodzone lub zużyte.
- Upewnij się, że wszystkie sworznie i klipsy są na swoim miejscu.
- Sprawdź, czy osłona bezpieczeństwa działa poprawnie i blokuje się.
- Upewnij się, że masz dostęp do czystego zasilania powietrzem.
- Sprawdź, czy dźwignia sterowania nożnego jest w pozycji 'Off'.
Parametry w praktyce
- Maximum Load: 1000kg
- Maksymalny udźwig urządzenia, którego nie wolno przekraczać.
- Maximum Air pressure: 116psi (8bar)
- Wymagane ciśnienie robocze; przekroczenie może uszkodzić urządzenie.
- Spring Diameter: 102-165mm
- Zakres średnic sprężyn, które mogą być bezpiecznie obsługiwane.
Ilustracje i schematy
- Fig 1: Montaż stóp i ramy urządzenia.
- Fig 2A: Kierunek działania pedału (kompresja/zwolnienie).

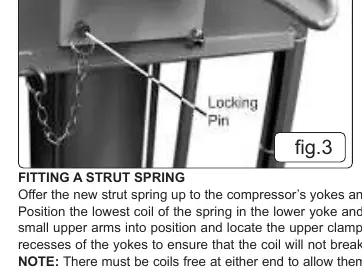

- Fig 3: Użycie sworznia blokującego do jarzm.

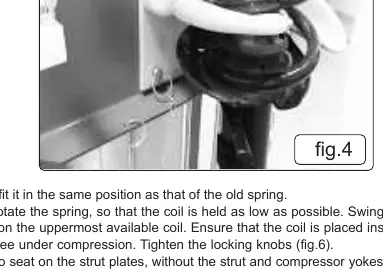

- Fig 4: Prawidłowe pozycjonowanie zwoju sprężyny.
- Fig 7: Zabezpieczenie osłony łańcuchem.
Zgodność modelu
- Urządzenie przeznaczone do sprężyn o średnicy 102-165mm.
- Wymaga zasilania pneumatycznego.
