Zestaw blokad rozrządu Sealey VSE5939 - Instrukcja obsługi
Instrukcja obsługi i przewodnik po zestawie blokad rozrządu Sealey VSE5939. Dowiedz się, jak prawidłowo używać narzędzi do wymiany paska rozrządu w silnikach 1.6D Hyundai i Kia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw Sealey VSE5939 jest przeznaczony do obsługi silników wysokoprężnych 1.6CRDi z napędem rozrządu paskiem. Instrukcja służy jako przewodnik pomocniczy; zawsze należy korzystać z oficjalnej dokumentacji serwisowej producenta pojazdu w celu uzyskania dokładnych danych technicznych i procedur. Nieprawidłowe ustawienie rozrządu może doprowadzić do kontaktu zaworów z tłokami i uszkodzenia silnika.
Zawartość zestawu
- VSE5939-01: Narzędzie blokujące wał korbowy
- VSE5939-02: Narzędzie blokujące wałek rozrządu
- VSE5939-03: Narzędzie przytrzymujące koło zębate wałka rozrządu
- VSE5939-04: Narzędzie przytrzymujące rolkę napinacza
- VSE5939-05: Trzpień blokujący napinacz
Zastosowanie
Zestaw jest kompatybilny z silnikami o kodach D4FE oraz D4FEU3 w następujących pojazdach:
- Hyundai: i30 (20-24), i40 (18-20), Kona (20-24), Tucson (20-24)
- Kia: Ceed (20-25), ProCeed (20-24), XCeed (20-25), Sportage (21-24)
Procedura demontażu paska rozrządu
- Ustaw wał korbowy w położeniu GMP (TDC) na pierwszym cylindrze.
- Upewnij się, że znaki na kole pasowym wału korbowego są wyrównane.
- Zdemontuj rozrusznik i zamontuj narzędzie blokujące koło zamachowe (brak w zestawie).
- Zdejmij koło pasowe wału korbowego i dolną osłonę paska rozrządu.
- Wyrównaj znak na kole zębatym wału korbowego ze znakiem na bloku silnika.
- Zamontuj narzędzie VSE5939-01.
- Poluzuj śrubę rolki napinacza.
- Użyj narzędzia VSE5939-03 do przytrzymania koła zębatego wałka rozrządu i poluzuj jego śruby.
- Ustaw koło zębate wałka rozrządu tak, aby znaki pokrywały się ze znakami na głowicy.
- Zamontuj narzędzie VSE5939-04, obróć napinacz w lewo i zablokuj go trzpieniem VSE5939-05.
- Zdejmij narzędzie VSE5939-04 i zdemontuj pasek rozrządu.
Procedura montażu paska rozrządu
- Zamontuj nową rolkę prowadzącą (dokręć 42-54 Nm) oraz nową rolkę napinacza (dokręć wstępnie ręcznie).
- Zablokuj napinacz w pozycji cofniętej za pomocą trzpienia VSE5939-05.
- Upewnij się, że znaki na wałku rozrządu, wale korbowym i pompie paliwa są wyrównane.
- Załóż pasek rozrządu, dbając o wyrównanie znaków na pasku i kołach zębatych.
- Wyjmij trzpień VSE5939-05.
- Używając narzędzia VSE5939-03, przyłóż moment 34-44 Nm w lewo do koła zębatego wałka rozrządu, a następnie dokręć śruby momentem 20-25 Nm.
- Obróć powoli napinacz w prawo, aż wskaźnik zrówna się z wycięciem. Dokręć śrubę napinacza momentem 25-34 Nm.
- Wyjmij narzędzia blokujące.
- Obróć wał korbowy o dwa pełne obroty i sprawdź wyrównanie znaków oraz możliwość łatwego włożenia narzędzia blokującego wałek rozrządu.
- Dokręć śruby koła pasowego wału korbowego momentem 33-37 Nm.
Bezpieczeństwo
Podczas pracy zawsze stosuj środki ochrony indywidualnej (okulary ochronne, rękawice, obuwie ochronne). Nie uruchamiaj silnika z zamontowanymi narzędziami blokującymi. Przechowuj narzędzia w bezpiecznym, suchym i niedostępnym dla dzieci miejscu.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Narzędzie blokujące wałka rozrządu (VSE5939-02) nie wchodzi łatwo po montażu.
Oznacza to, że rozrząd nie jest ustawiony prawidłowo. Procedura ustawiania musi zostać powtórzona.
Ryzyko uszkodzenia silnika.
Nieprawidłowe lub przestawione fazy rozrządu mogą spowodować kontakt zaworów z tłokami. Zawsze sprawdzaj wyrównanie znaków przed uruchomieniem.
Przed użyciem
- Sprawdź, czy narzędzia nie są uszkodzone przed użyciem.
- Upewnij się, że pojazd jest uniesiony na podnośniku i zabezpieczony kobyłkami.
- Zdejmij biżuterię i zabezpiecz długie włosy, aby uniknąć wciągnięcia przez elementy silnika.
- Przygotuj instrukcję serwisową producenta pojazdu dla konkretnego modelu.
- Upewnij się, że masz dostęp do narzędzia blokującego koło zamachowe (nie jest częścią zestawu).
Parametry w praktyce
- Moment dokręcania śrub koła pasowego wału korbowego
- 33-37 Nm
- Moment dokręcania śrub koła zębatego wałka rozrządu
- 20-25 Nm
- Moment dokręcania śruby rolki napinacza
- 25-34 Nm
- Moment dokręcania śruby rolki prowadzącej
- 42-54 Nm
Ilustracje i schematy

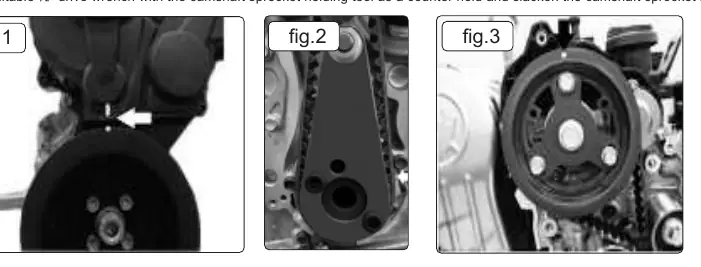

- Fig. 1: Wyrównanie znaków na kole pasowym wału korbowego.
- Fig. 2: Wyrównanie znaku na kole zębatym wału korbowego z blokiem silnika.
- Fig. 3: Wyrównanie znaków na kole zębatym wałka rozrządu.
- Fig. 4: Wyrównanie znaków na wale korbowym.
- Fig. 5: Wyrównanie znaków na pompie paliwa wysokiego ciśnienia.
Zgodność modelu
- Zestaw dedykowany do silników 1.6CRDi (kody D4FE, D4FEU3).
- Wspiera szeroką gamę modeli Hyundai i Kia z lat 2018-2025.
