Instrukcja obsługi zestawu osłony piły promieniowej Craftsman 10-Inch

Najważniejsze informacje z instrukcji

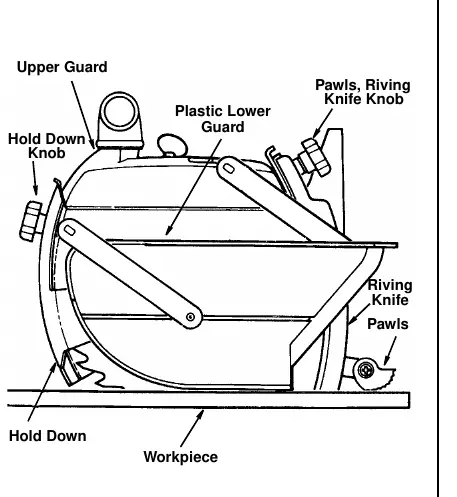

Niniejsza instrukcja dotyczy zestawu osłony do piły promieniowej Craftsman 10-Inch (modele 509398 i 509399). Dokument zawiera szczegółowe wytyczne dotyczące montażu, ustawiania stołu, bezpiecznej obsługi oraz konserwacji urządzenia. Zestaw ten jest przeznaczony do użytku z oryginalną piłą promieniową i wymaga poprawnego montażu wszystkich elementów zabezpieczających, takich jak osłona, klin rozszczepiający i zapadki, aby zminimalizować ryzyko odrzutu i kontaktu z ostrzem.

Bezpieczeństwo

Praca z piłą promieniową wiąże się z poważnymi zagrożeniami, w tym ryzykiem odcięcia palców, obrażeń oczu od odłamków oraz odrzutu materiału. Przed przystąpieniem do pracy należy:

• Zawsze nosić okulary ochronne zgodne z normą ANSI Z87.1.
• Stosować maskę przeciwpyłową oraz ochronę słuchu.
• Upewnić się, że obszar roboczy jest czysty i dobrze oświetlony.
• Nigdy nie pracować w rękawicach, z luźną odzieżą lub biżuterią.
• Zawsze wyłączać piłę i wyjmować żółty kluczyk przed pozostawieniem stanowiska pracy.

Montaż i instalacja

Proces montażu obejmuje demontaż starej osłony i płyt stołu, a następnie instalację nowych elementów dostarczonych w zestawie:

• Demontaż: Należy usunąć starą osłonę, płytę tylną, płytę dystansową i płytę przednią. Zachowaj oryginalne elementy montażowe zgodnie z instrukcją.

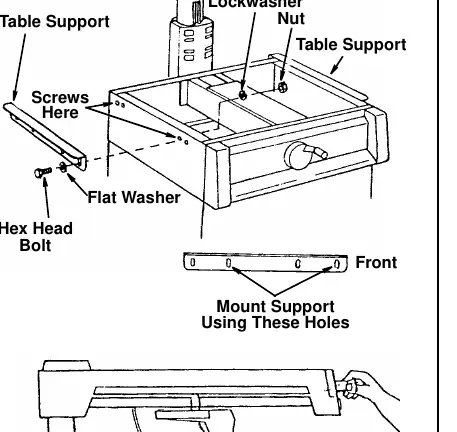

• Instalacja wsporników: Zamontuj wsporniki stołu po obu stronach piły, upewniając się, że są wypoziomowane względem ramienia piły.

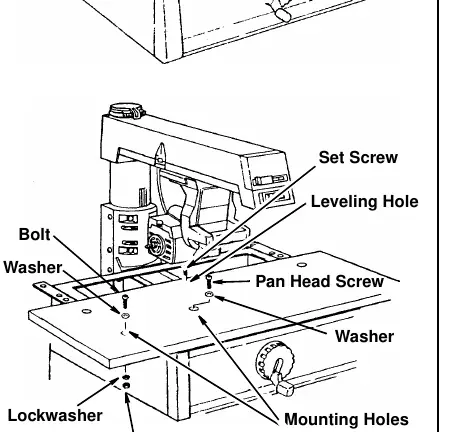

• Montaż stołu: Zainstaluj nową płytę przednią, używając dostarczonych śrub i nakrętek. W modelach 44-calowych wymagane jest wywiercenie dodatkowych otworów w podstawie.
• Poziomowanie: Użyj śrub poziomujących, aby stół był płaski i równoległy do ramienia piły.

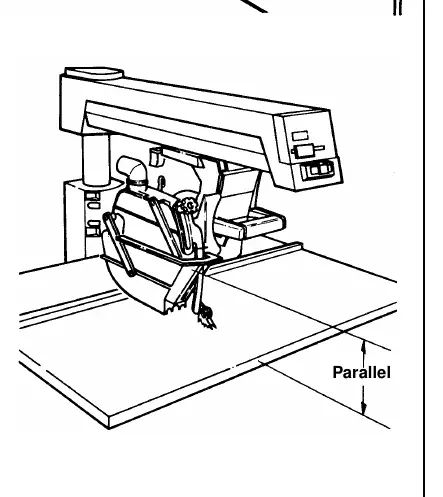

• Montaż osłony: Zamontuj adapter osłony na silniku, a następnie zainstaluj samą osłonę, upewniając się, że mechanizm spustowy działa poprawnie.

Obsługa i ustawienia

Instrukcja szczegółowo opisuje procedury cięcia:

• Cięcie poprzeczne (Crosscutting): Polega na ciągnięciu ostrza przez materiał. Wymaga użycia osłony i trzymania rąk z dala od ścieżki ostrza.
• Cięcie wzdłużne (Ripping): Polega na przesuwaniu materiału przez ostrze. Wymaga użycia klina rozszczepiającego i zapadek, aby zapobiec odrzutowi. Zawsze podawaj materiał od strony podawania (infeed).
• Ustawienia: Instrukcja wyjaśnia funkcje blokad (miter lock, bevel lock, rip lock) oraz sposób użycia pokrętła wysokości (handwheel).

Konserwacja

Aby zapewnić długotrwałe i bezpieczne działanie:

• Regularnie czyść stół z trocin i wiórów.
• Smaruj mechanizm osłony (szczelinę i suwak) lekkim smarem, jeśli podnoszenie staje się trudne.
• Wymieniaj zapadki, jeśli ich zęby staną się tępe.
• Okresowo sprawdzaj wyrównanie klina rozszczepiającego względem ostrza.
