Instrukcja obsługi pilarki stołowej Craftsman 137.218070
Kompletny przewodnik użytkownika dla pilarki stołowej Craftsman 137.218070. Dowiedz się, jak bezpiecznie montować, obsługiwać, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, obsługi i konserwacji pilarki stołowej Craftsman 137.218070. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń. Pilarka jest przeznaczona wyłącznie do cięcia drewna i materiałów drewnopochodnych.

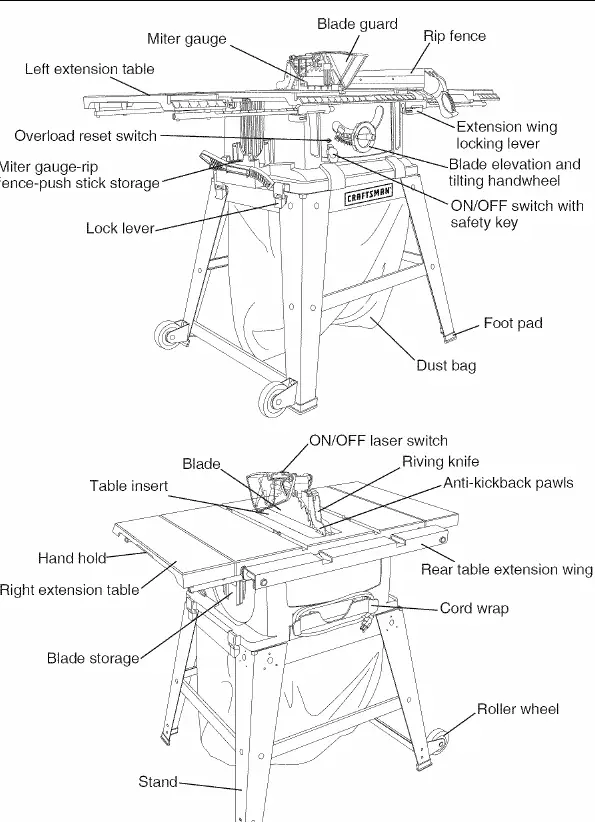

Opis urządzenia
Pilarka stołowa Craftsman 137.218070 to urządzenie wyposażone w silnik uniwersalny, prowadnicę wzdłużną, miernik kątowy oraz prowadnicę laserową. Urządzenie posiada zabezpieczenie przed przeciążeniem oraz możliwość montażu na dedykowanym stojaku lub stole roboczym.
Montaż
Proces montażu obejmuje:
- Montaż stojaka: Złożenie nóg, wsporników oraz kółek transportowych zgodnie z rysunkami A, B i C.
- Montaż pilarki do stojaka: Użycie dźwigni blokujących (lever locks) do bezpiecznego przymocowania podstawy pilarki do stojaka.
- Montaż rozszerzeń stołu: Instalacja bocznych i tylnych rozszerzeń stołu w celu zapewnienia podparcia dla większych elementów.
- Instalacja baterii lasera: Montaż baterii AAA w komorze lasera (rys. Y).
Obsługa
Przed każdym użyciem należy sprawdzić, czy ostrze jest dokręcone, osłona działa poprawnie, a prowadnica jest ustawiona równolegle do rowka miernika kątowego. Główne operacje obejmują:

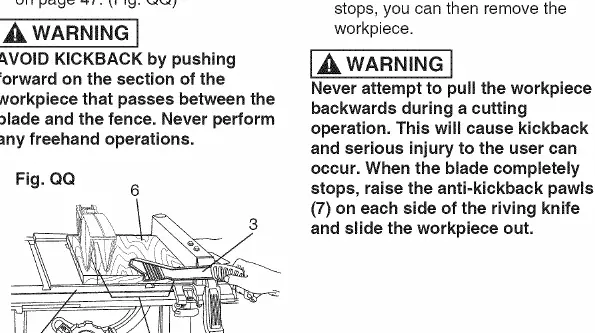

- Cięcie wzdłużne (Ripping): Cięcie wzdłuż słojów drewna przy użyciu prowadnicy wzdłużnej. Nigdy nie używaj miernika kątowego podczas cięcia wzdłużnego.
- Cięcie poprzeczne (Crosscutting): Cięcie w poprzek słojów przy użyciu miernika kątowego.
- Cięcie pod kątem (Bevel/Miter): Ustawianie ostrza lub miernika kątowego pod odpowiednim kątem.
- Cięcie Dado: Używanie stosowalnych tarcz Dado (maksymalna szerokość 1/2 cala).
Konserwacja
Regularna konserwacja jest kluczowa dla długiej żywotności urządzenia:
- Czyszczenie: Usuwanie trocin z wnętrza obudowy i silnika.
- Smarowanie: Smarowanie przekładni stożkowej i ślimakowej suchym smarem (grafit lub silikon).
- Wymiana szczotek węglowych: Kontrola i wymiana szczotek po około 50 godzinach pracy lub gdy ich długość spadnie poniżej 1/4 cala.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, dokładnością cięcia lub wibracjami, należy sprawdzić stan zasilania, ustawienia prowadnic, ostrość ostrza oraz stabilność zamocowania pilarki do podłoża.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się
Sprawdź, czy wtyczka jest w gniazdku, czy bezpiecznik/wyłącznik obwodu nie zadziałał, czy przewód nie jest uszkodzony oraz czy w wyłączniku nie ma zanieczyszczeń.
Materiał jest zakleszczany przez ostrze
Sprawdź ustawienie prowadnicy (rip fence) względem ostrza lub czy materiał nie jest wypaczony.
Niedokładne cięcia pod kątem 45°/90°
Sprawdź ustawienie ogranicznika (positive stop) i wskaźnika kąta za pomocą kątownika.
Nadmierne wibracje
Upewnij się, że pilarka jest stabilnie zamocowana do stołu roboczego i stoi na równym podłożu.
Przed użyciem
- Sprawdź, czy ostrze jest dobrze dokręcone do wrzeciona.
- Upewnij się, że pokrętło blokady kąta ukosu jest dokręcone.
- Sprawdź, czy prowadnica (rip fence) jest zablokowana i równoległa do rowka miernika kątowego.
- Upewnij się, że osłona ostrza jest na swoim miejscu i działa poprawnie.
- Załóż okulary ochronne.
Parametry w praktyce
- Głębokość cięcia
- 3 cale przy 90°, 2-1/2 cala przy 45°.
- Zdolność cięcia wzdłużnego
- 24 cale w prawo i w lewo.
Ilustracje i schematy
- Fig. A-C: Montaż stojaka i kółek transportowych.
- Fig. G: Montaż pilarki do stojaka za pomocą dźwigni blokujących.

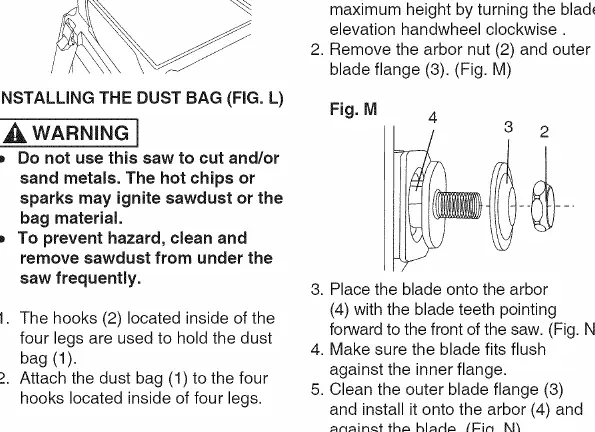

- Fig. M-O: Procedura wymiany ostrza.

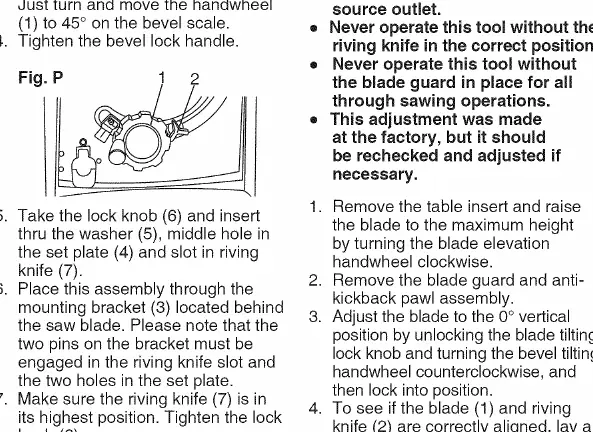

- Fig. P-Q: Montaż i ustawianie klina rozszczepiającego (riving knife).
- Fig. Y: Instalacja baterii do prowadnicy laserowej.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Nie używać do cięcia metali ani materiałów murarskich.
- Maksymalna szerokość cięcia Dado: 1/2 cala.
- Używać tylko stosowalnych (stackable) tarcz Dado.
