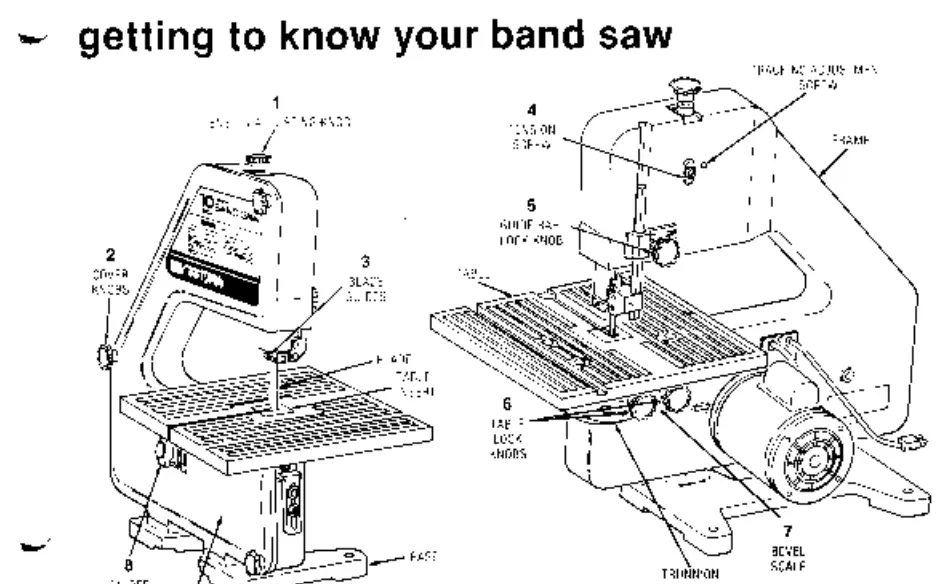

Instrukcja obsługi pilarki taśmowej Craftsman 113.244513

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pilarki taśmowej Craftsman 113.244513. Urządzenie jest przeznaczone wyłącznie do cięcia drewna i materiałów drewnopochodnych. Przed przystąpieniem do pracy należy upewnić się, że pilarka jest prawidłowo zamontowana, brzeszczot jest odpowiednio naciągnięty, a prowadnice wyregulowane. Nigdy nie należy podłączać urządzenia do zasilania przed zakończeniem wszystkich czynności montażowych i regulacyjnych.

Bezpieczeństwo pracy

• Zawsze używaj okularów ochronnych zgodnych z normą ANSI Z87.1.
• Nie noś luźnej odzieży, biżuterii ani rękawic podczas pracy.
• Upewnij się, że osłony są na swoim miejscu i są prawidłowo wyregulowane.
• Przed wymianą akcesoriów lub serwisowaniem zawsze odłącz urządzenie od zasilania.
• Nigdy nie pozostawiaj pracującej pilarki bez nadzoru.
• W przypadku zacięcia materiału, wyłącz pilarkę, wyjmij kluczyk bezpieczeństwa i odłącz wtyczkę przed próbą usunięcia blokady.

Montaż i instalacja

Pilarka powinna być zamontowana na stabilnym stole warsztatowym. Użyj śrub o średnicy 5/16 cala z podkładkami i nakrętkami, aby przykręcić podstawę pilarki do blatu. Alternatywnie można zamontować pilarkę na płycie montażowej (sklejka lub płyta wiórowa o grubości min. 3/4 cala), którą następnie mocuje się do stołu za pomocą ścisków typu C.

Regulacja i ustawienia

Prawidłowa praca pilarki zależy od precyzyjnych ustawień:

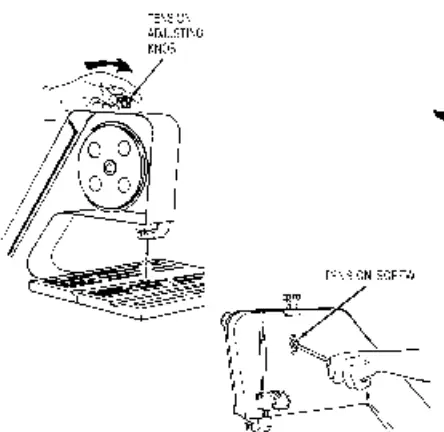

• Naciąg brzeszczotu: Pilarka posiada samoregulujący mechanizm. Obracaj pokrętło naciągu, aż zetknie się z podkładką i tuleją. Nie dokręcaj dalej po wyczuciu oporu.
• Śledzenie brzeszczotu (Tracking): Obracaj górne koło ręcznie i obserwuj, czy brzeszczot porusza się w środkowej części opon. Jeśli nie, użyj śruby regulacyjnej śledzenia.
• Prowadnice brzeszczotu: Ustaw prowadnice tak, aby znajdowały się blisko brzeszczotu, ale nie ściskały go. Upewnij się, że łożysko oporowe jest ustawione w odległości około 1/32 cala od tylnej krawędzi brzeszczotu.

Obsługa pilarki

Podczas cięcia prowadź materiał równomiernie, nie forsując go. W przypadku cięć krzywoliniowych, planuj trasę cięcia z wyprzedzeniem, aby uniknąć skręcania brzeszczotu. Jeśli promień krzywizny jest zbyt mały dla danego brzeszczotu, wykonaj cięcia odciążające (relief cuts).

Konserwacja i czyszczenie

• Regularnie usuwaj trociny z wnętrza obudowy.
• Czyść opony kół z nagromadzonej żywicy i pyłu za pomocą sztywnej szczotki lub kawałka drewna.
• Nakładaj cienką warstwę wosku samochodowego na blat stołu, aby ułatwić przesuwanie materiału.
• Łożyska kulkowe są smarowane fabrycznie i nie wymagają dalszego smarowania.

Rozwiązywanie problemów

Jeśli pilarka nie działa prawidłowo, sprawdź poniższe punkty:

• Silnik nie uruchamia się: Sprawdź włącznik, kluczyk bezpieczeństwa oraz przewód zasilający.
• Brzeszczot spada z kół: Wymaga regulacji śledzenia (tracking).
• Pilarka zwalnia podczas cięcia: Zbyt szybkie podawanie materiału lub tępy brzeszczot.
• Pękanie brzeszczotów: Zbyt duży naciąg lub zbyt mały promień cięcia.
