Instrukcja obsługi pilarki stołowej Craftsman 10-inch Stationary Table Saw

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pilarki stołowej Craftsman 10-inch Stationary Table Saw (model 315.228490). Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, regulacji, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka odrzutu (kickback) i poważnych obrażeń ciała. Pilarka jest przeznaczona wyłącznie do cięcia drewna i materiałów drewnopochodnych.

Opis urządzenia

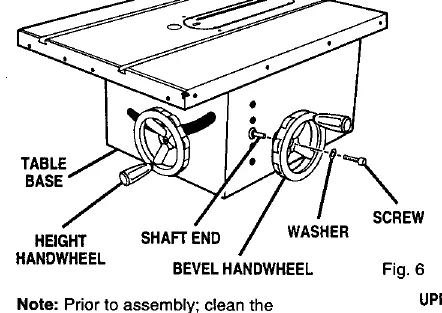

Pilarka wyposażona jest w silnik indukcyjny o mocy 3 KM, przystosowany do pracy przy napięciu 120 V lub 240 V. Urządzenie posiada żeliwne blaty rozszerzające, prowadnicę wzdłużną (rip fence), kątomierz (miter gage) oraz system osłon ostrza. Wysokość i kąt nachylenia ostrza regulowane są za pomocą pokręteł umieszczonych na froncie i boku obudowy.

Montaż i instalacja

Montaż pilarki powinien odbywać się w miejscu docelowego użytkowania. Kluczowe etapy obejmują:

• Montaż podstawy: Złożenie stalowego stojaka z nóg i wsporników, a następnie przykręcenie go do podstawy pilarki.

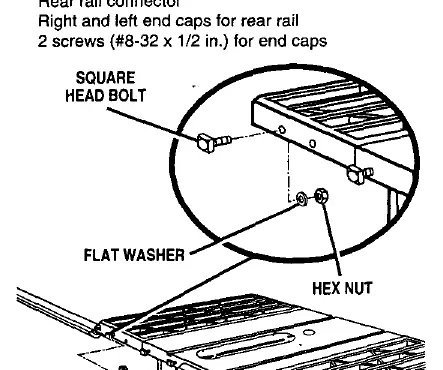

• Instalacja szyn: Montaż przedniej i tylnej szyny prowadzącej, które muszą być precyzyjnie wyrównane.
• Montaż silnika: Instalacja silnika na płycie montażowej i założenie paska napędowego.
• Osłony: Montaż osłony ostrza, klina rozszczepiającego (riving knife) oraz zabezpieczeń przeciwodrzutowych (anti-kickback pawls).

Regulacje

Prawidłowa praca pilarki wymaga precyzyjnych ustawień:

• Wyrównanie ostrza: Sprawdzenie równoległości ostrza względem rowków kątomierza.
• Prowadnica wzdłużna: Ustawienie prowadnicy tak, aby była idealnie równoległa do ostrza.
• Ograniczniki kąta: Ustawienie ograniczników dla kątów 90° i 45°.
• Wkładka stołu (throat plate): Wyrównanie wkładki z powierzchnią stołu, aby uniknąć zahaczania materiału.

Obsługa i rodzaje cięć

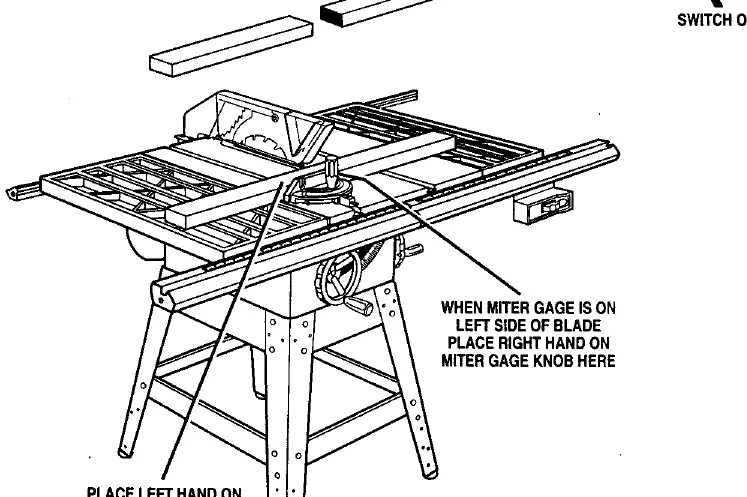

Pilarka umożliwia wykonywanie cięć wzdłużnych (rip cuts), poprzecznych (cross cuts), pod kątem (miter cuts), fazowanych (bevel cuts) oraz złożonych. Podczas pracy należy:

• Zawsze używać osłony ostrza, chyba że instrukcja wyraźnie wskazuje inaczej (np. przy cięciach nieprzelotowych).
• Stosować popychacze (push sticks) przy cięciu wąskich elementów.
• Nigdy nie stać bezpośrednio w linii cięcia.
• Upewnić się, że materiał nie dotyka ostrza przed uruchomieniem pilarki.

Konserwacja

Regularna konserwacja zapewnia długą żywotność urządzenia:

• Częste usuwanie trocin z wnętrza obudowy i z szyn.
• Smarowanie gwintów pokręteł regulacyjnych olejem silnikowym SAE 20 lub 30.
• Nakładanie cienkiej warstwy wosku na blat stołu, aby ułatwić przesuwanie materiału.
• Regularne sprawdzanie dokręcenia wszystkich śrub i nakrętek.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem, sprawdź zasilanie, bezpieczniki i wyłącznik. Jeśli silnik jest słaby lub się przegrzewa, sprawdź napięcie, stan ostrza (czy nie jest tępe) oraz czy trociny nie blokują przepływu powietrza chłodzącego. Wszelkie naprawy elektryczne powinny być wykonywane przez wykwalifikowany serwis.
