Instrukcja obsługi pilarki stołowej Craftsman 10-Inch Table Saw

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pilarek stołowych Craftsman o średnicy tarczy 10 cali (modele 113.298142, 113.298032, 113.298240). Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, konfiguracji, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z procedurami unikania odrzutu (kickback) oraz prawidłowego stosowania osłon i popychaczy.

Bezpieczeństwo

Praca z pilarką stołową wymaga przestrzegania rygorystycznych zasad:

• Zawsze używaj okularów ochronnych zgodnych z normą ANSI Z87.1.
• Nigdy nie pracuj bez zainstalowanej osłony tarczy przy cięciach przelotowych.
• Stosuj popychacze (push stick) przy cięciach wzdłużnych o szerokości mniejszej niż 6 cali.
• Nigdy nie wykonuj cięć z ręki (freehand) – zawsze używaj prowadnicy wzdłużnej lub kątomierza.
• Utrzymuj ciało z boku linii cięcia, aby uniknąć obrażeń w przypadku odrzutu.
• Przed wymianą tarczy lub regulacją zawsze odłącz zasilanie.

Montaż i instalacja

Instrukcja szczegółowo opisuje proces montażu, w tym:

• Instalację nóg (dla modeli 113.298032 i 113.298240).
• Montaż prowadnic wzdłużnych i skrzynki wyłącznika.
• Ustawienie równoległości prowadnicy wzdłużnej względem tarczy.
• Montaż osłony tarczy i klina rozszczepiającego.

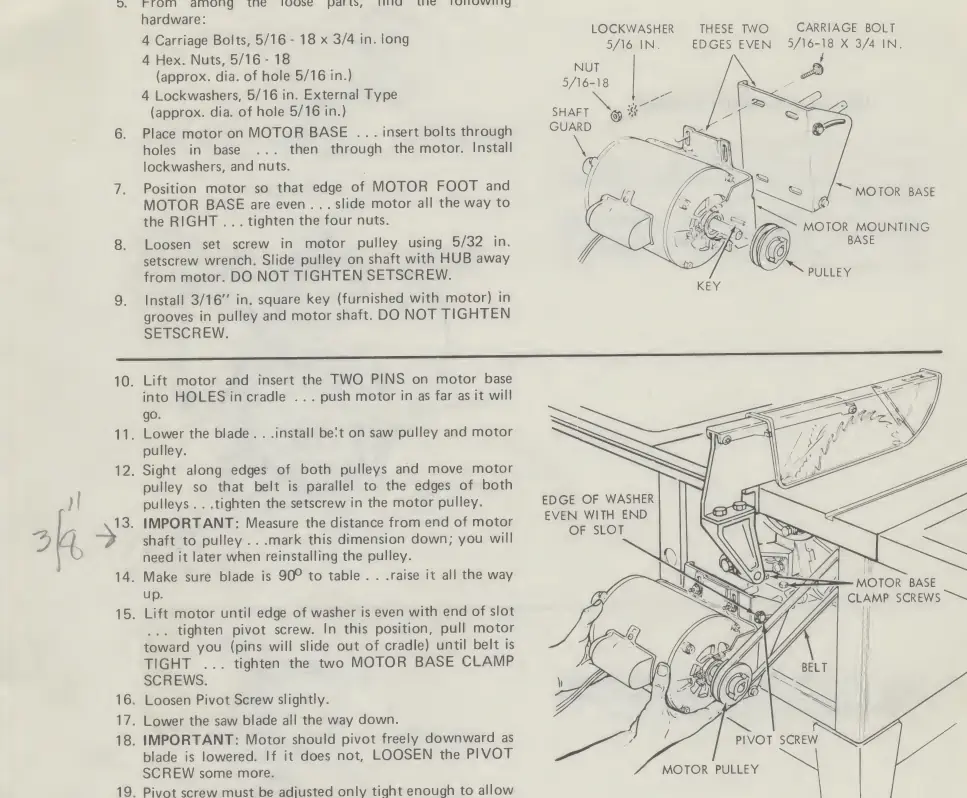

• Montaż silnika i napędu pasowego.

Obsługa i ustawienia

Urządzenie pozwala na precyzyjne cięcia wzdłużne, poprzeczne, pod kątem oraz cięcia złożone. Kluczowe elementy obsługi to:

• Pokrętło wysokości: Służy do podnoszenia i opuszczania tarczy.
• Pokrętło przechyłu: Umożliwia ustawienie kąta tarczy dla cięć fazowanych.
• Kątomierz: Niezbędny do cięć poprzecznych i pod kątem.
• Exact-i-cut: System ułatwiający precyzyjne pozycjonowanie cięcia.

Konserwacja

Aby zapewnić długą żywotność pilarki:

• Regularnie usuwaj pył drzewny z wnętrza obudowy i silnika.
• Smaruj gwinty śrub przechyłu i wysokości olejem silnikowym SAE 20 lub 30.
• Utrzymuj zęby zapadek antyodrzutowych (antikickback pawls) w stanie ostrym.
• Woskuj blat stołu, aby ułatwić przesuwanie materiału.

Rozwiązywanie problemów

W przypadku problemów, takich jak nadmierne wibracje, przypalanie drewna lub trudności z obrotem pokręteł, instrukcja wskazuje na konieczność sprawdzenia wyważenia tarczy, równoległości prowadnicy oraz czystości mechanizmów regulacyjnych. W przypadku problemów z silnikiem (przegrzewanie, brak mocy), należy sprawdzić obciążenie obwodu oraz czystość kanałów wentylacyjnych.
