Instrukcja obsługi pilarki stołowej Craftsman 10-IN 137.218070
Szybki przewodnik po obsłudze, montażu i konserwacji pilarki stołowej Craftsman 10-IN. Zawiera instrukcje bezpieczeństwa, ustawienia ostrza, prowadnicy, lasera oraz rozwiązywanie problemów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pilarki stołowej Craftsman 10-IN (model 137.218070). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, obsługi, konserwacji oraz rozwiązywania problemów technicznych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń ciała.
Bezpieczeństwo
- Zawsze używaj osłony tarczy, klina rozszczepiającego i zapadek przeciwodrzutowych.
- Nigdy nie wykonuj cięć z ręki (freehand) – zawsze używaj prowadnicy lub kątomierza.
- Stosuj okulary ochronne zgodne z normą ANSI Z87.1 oraz maskę przeciwpyłową.
- Nie używaj pilarki w wilgotnym środowisku ani w pobliżu materiałów łatwopalnych.
- Osoby z rozrusznikami serca powinny zachować szczególną ostrożność.
Montaż i instalacja
Pilarka wymaga montażu na stabilnym stojaku lub stole warsztatowym. Instrukcja szczegółowo opisuje montaż stojaka, mocowanie pilarki do podstawy oraz instalację osłon i prowadnic. Ważne jest, aby zapewnić odpowiednią wentylację i otwór w blacie roboczym (ok. 11 cali kwadratowych) dla usuwania trocin.
Obsługa i ustawienia
Urządzenie wyposażone jest w prowadnicę równoległą, kątomierz oraz laserowy wskaźnik cięcia. Przed każdym użyciem należy sprawdzić, czy tarcza jest dokręcona, a osłony są na swoim miejscu. Instrukcja zawiera procedury ustawiania kątów 90° i 45°, wyrównywania prowadnicy oraz kalibracji lasera.
Konserwacja
Regularnie czyść wnętrze pilarki z trocin. Po każdych 5 godzinach pracy sprawdzaj mechanizm podnoszenia i pochylania tarczy. Szczotki węglowe należy wymieniać, gdy ich długość spadnie poniżej 1/4 cala. Do czyszczenia części plastikowych używaj wyłącznie łagodnych detergentów.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie i bezpieczniki. Jeśli materiał klinuje się na tarczy lub riving knife, sprawdź ich ustawienie względem tarczy. Wszelkie naprawy elektryczne powinny być wykonywane przez wykwalifikowany serwis.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się
Sprawdź, czy wtyczka jest w gniazdku, czy bezpiecznik nie jest przepalony oraz czy w przełączniku nie ma zanieczyszczeń.
Materiał klinuje się na tarczy
Sprawdź, czy prowadnica jest równoległa do tarczy oraz czy riving knife jest poprawnie ustawiony.
Niedokładne cięcia pod kątem 45° lub 90°
Sprawdź ustawienie ograniczników (positive stops) za pomocą kątownika i wyreguluj je.
Nadmierne wibracje
Upewnij się, że pilarka jest stabilnie zamocowana do stołu, podłoże jest równe, a tarcza nie jest uszkodzona.
Przed użyciem
- Sprawdź, czy tarcza jest mocno dokręcona do wrzeciona.
- Upewnij się, że pokrętło blokady kąta pochylenia jest dokręcone.
- Sprawdź, czy prowadnica jest zablokowana i równoległa do rowka kątomierza.
- Upewnij się, że osłona tarczy jest na miejscu i działa poprawnie.
- Załóż okulary ochronne.
Parametry w praktyce
- Głębokość cięcia
- Maksymalnie 3 cale przy 90° oraz 2-1/2 cala przy 45°.
Ilustracje i schematy

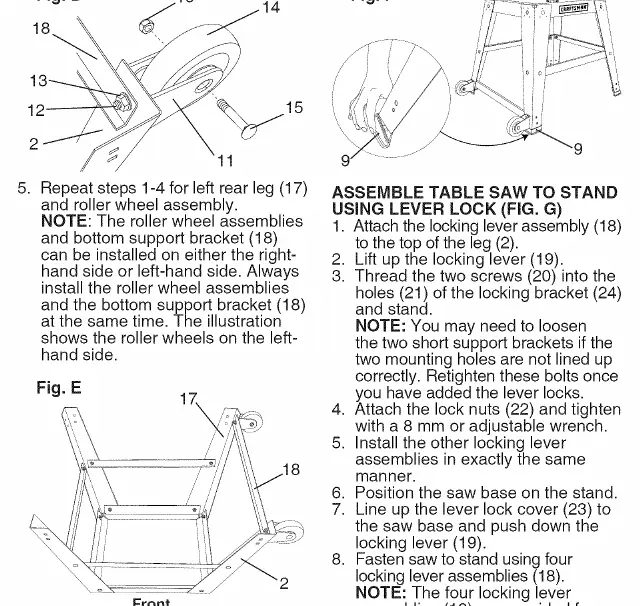

- Fig. A-C: Montaż stojaka i kółek transportowych.
- Fig. G: Montaż pilarki do stojaka za pomocą dźwigni blokujących.
- Fig. M-N: Procedura wymiany tarczy pilarskiej.
- Fig. P-Q: Montaż i kalibracja klina rozszczepiającego (riving knife).
- Fig. LL: Procedura kalibracji lasera.
Zgodność modelu
- Używaj tylko tarcz typu stackable dado.
- Nie używaj tarcz typu wobble (regulowanych).
- Nie używaj głowic frezujących (molding head).
- Wymagany obwód elektryczny z bezpiecznikiem zwłocznym 15 A lub 20 A.
