Instrukcja obsługi przecinarki linowej Hilti DSW 1005E

Najważniejsze informacje

Przecinarka linowa Hilti DSW 1005E jest przeznaczona do technicznego demontażu konstrukcji betonowych, stalowych, kamiennych i ceglanych. Urządzenie wymaga specjalistycznego przeszkolenia operatora. Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym wyznaczenie strefy zagrożenia oraz stosowanie odpowiedniej odzieży ochronnej. Zabrania się używania przyssawek próżniowych do mocowania płyty podstawy.

Bezpieczeństwo i strefa zagrożenia

Strefa zagrożenia rozciąga się na co najmniej dwukrotność promienia długości liny, która mogłaby zostać uwolniona w przypadku zerwania, oraz obejmuje obszar wzdłuż osi biegu liny. Należy bezwzględnie:

• Zabezpieczyć strefę pracy przed dostępem osób niepowołanych.
• Stosować środki ochrony indywidualnej: okulary, kask, ochronniki słuchu, rękawice i obuwie ochronne.
• Upewnić się, że konstrukcja jest stabilna przed rozpoczęciem cięcia.
• Nigdy nie pracować pod wiszącymi ładunkami.
• Używać osłon ochronnych podczas pracy.

Opis urządzenia

System składa się z jednostki napędowej, jednostki prowadzącej, płyty podstawy oraz jednostki sterującej. Jednostka sterująca pozwala na regulację prędkości liny, ciśnienia posuwu oraz posiada wskaźniki stanu pracy i przycisk awaryjny.

Przygotowanie i montaż

Proces przygotowania obejmuje:

1. Wiercenie otworów przelotowych (zalecana średnica min. 16 mm lub 4% grubości obiektu).

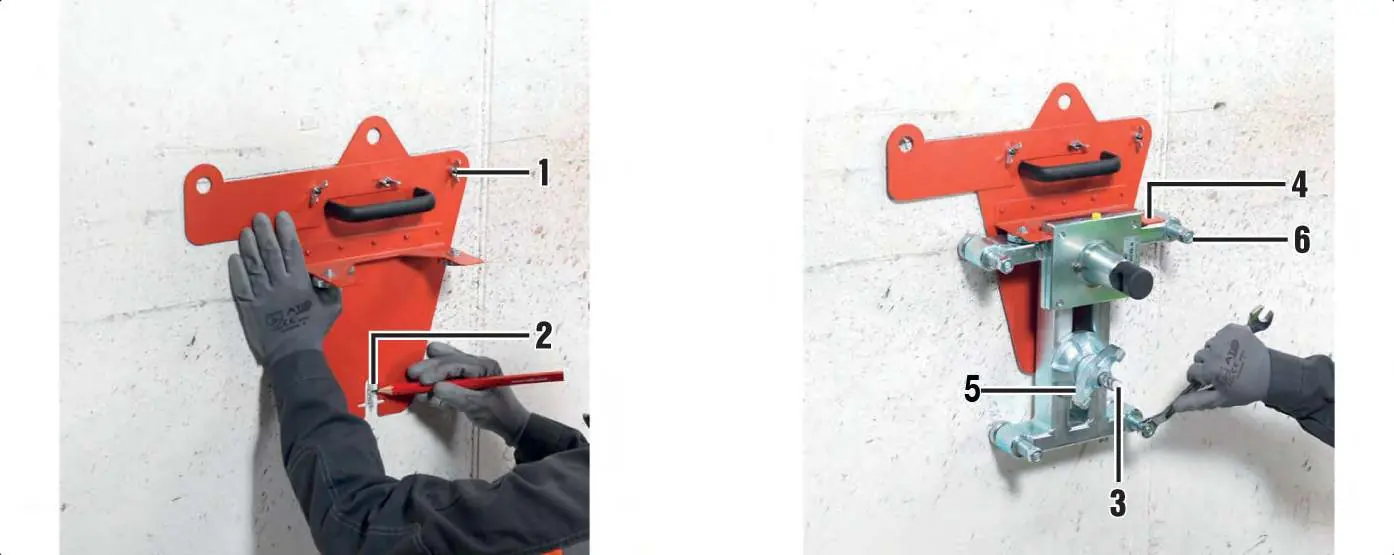

2. Mocowanie płyty podstawy (użyj kotew, nie używaj przyssawek).
3. Montaż jednostki prowadzącej i opcjonalnego przedłużenia magazynka liny.
4. Montaż ograniczników końcowych.
5. Montaż wspornika kół prowadzących.
6. Montaż jednostki napędowej.
7. Podłączenie przewodów sprężonego powietrza, wody chłodzącej oraz zasilania elektrycznego.
8. Przeciągnięcie liny przez otwory i koła prowadzące.

Obsługa i cięcie

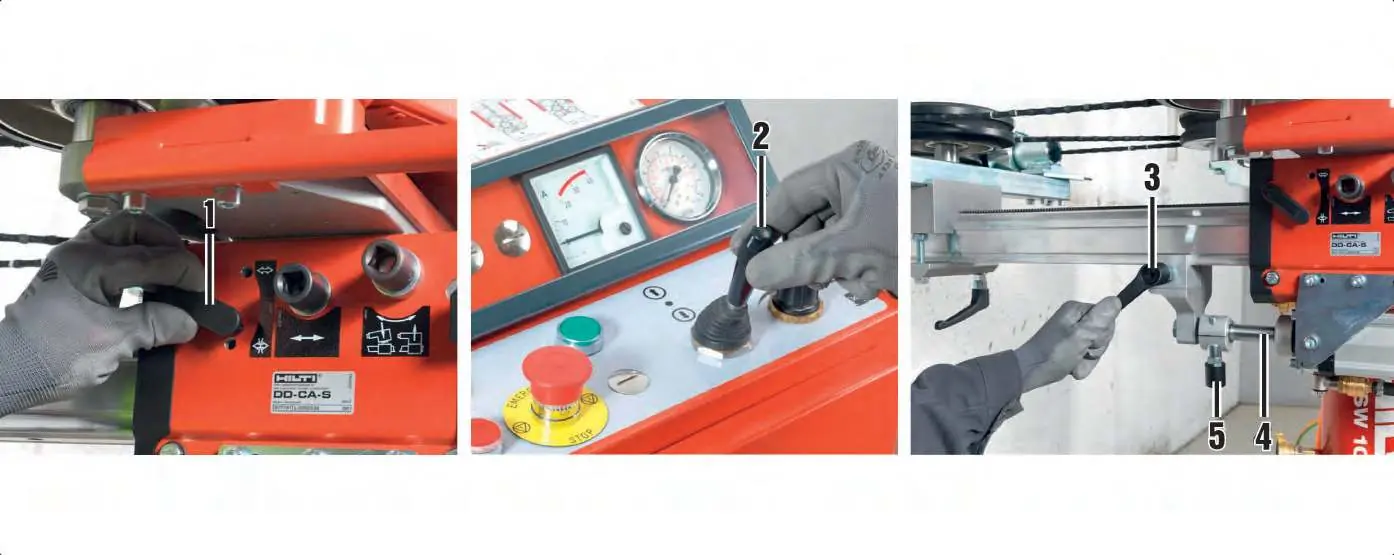

Przed uruchomieniem należy upewnić się, że lina jest poprawnie naciągnięta i zabezpieczona. Ustawienie ciśnienia posuwu odbywa się na jednostce sterującej. Podczas cięcia należy monitorować prędkość liny i ciśnienie. W przypadku poślizgu liny należy natychmiast wyłączyć napęd.

Konserwacja i czyszczenie

Regularne czyszczenie po każdym cięciu jest niezbędne dla zachowania sprawności urządzenia. Należy czyścić powierzchnie bieżne, listwy zębate i elementy ruchome wodą z użyciem szczotki. Należy regularnie sprawdzać filtry powietrza w jednostce sterującej.

Rozwiązywanie problemów

W przypadku problemów takich jak brak obrotu liny, poślizg napędu czy brak postępu cięcia, należy sprawdzić:

• Czy lina nie przechodzi przez zbyt ostre kąty.
• Czy napięcie wstępne liny jest odpowiednie.
• Czy długość cięcia nie jest zbyt duża.
• Czy osprzęt (koła, prowadnice) jest czysty i sprawny.

Dane techniczne

Urządzenie wymaga zasilania 400 V (3P+N+PE lub 3P+PE). Moc silnika wynosi 9.4 kW. Wymagane ciśnienie powietrza to 6-8 bar. Waga jednostki sterującej to 68.5 kg, a jednostki napędowej 81.2 kg.
