Instrukcja obsługi hydraulicznego przecinaka do kabli Hilti NCT PS 085-A22
Szybki przewodnik po instrukcji obsługi hydraulicznego przecinaka do kabli Hilti NCT PS 085-A22. Dowiedz się, jak bezpiecznie używać, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Hilti NCT PS 085-A22 to akumulatorowy, elektrohydrauliczny przecinak przeznaczony wyłącznie do cięcia kabli miedzianych (Cu) lub aluminiowych (Al). Urządzenie nie jest przeznaczone do cięcia stali. Przed użyciem należy upewnić się, że wszystkie kable w obszarze pracy są wyłączone z napięcia. Narzędzie wymaga akumulatorów Hilti serii B 22.
Opis urządzenia
Główne elementy urządzenia obejmują:
- Głowicę tnącą z ostrzem
- Przełącznik sterujący
- Przełącznik ręcznego powrotu tłoka
- Wskaźnik serwisowy i błędów (czerwona dioda LED)
- Opcjonalny uchwyt
- Diodę LED oświetlającą obszar pracy
Bezpieczeństwo
Podczas pracy należy przestrzegać następujących zasad:
- Zawsze używaj okularów ochronnych.
- Nie używaj urządzenia w deszczu ani pod wodą.
- Nie używaj urządzenia w atmosferze wybuchowej.
- Po około 100 cięciach wyłącz urządzenie na 15 minut, aby ostygło.
- Przed przystąpieniem do prac konserwacyjnych zawsze wyjmij akumulator.
Obsługa
Przygotowanie i cięcie:
- Włóż naładowany akumulator do urządzenia, aż usłyszysz kliknięcie.
- Obróć głowicę tnącą do żądanej pozycji (możliwy obrót o 350°).
- Umieść kabel w głowicy tnącej. Upewnij się, że kabel jest w pełni włożony.
- Naciśnij przełącznik sterujący i przytrzymaj go, aż usłyszysz wyraźny dźwięk "pop", co oznacza zakończenie cyklu cięcia.
- Urządzenie automatycznie powróci do pozycji wyjściowej.
W niskich temperaturach olej hydrauliczny może gęstnieć. Wykonaj 5-10 cykli pracy bez obciążenia, aby rozgrzać narzędzie.
Konserwacja
Regularnie czyść otwory wentylacyjne suchą szczotką. Obudowę czyść lekko wilgotną szmatką, unikając środków zawierających silikon. Utrzymuj styki akumulatora w czystości. W przypadku uszkodzeń lub nieprawidłowego działania, nie używaj urządzenia i skontaktuj się z serwisem Hilti.
Rozwiązywanie problemów
Wskaźniki LED na akumulatorze informują o stanie naładowania i ewentualnych błędach. Jeśli czerwona dioda LED świeci ciągle i słychać sygnał ostrzegawczy, oznacza to problem techniczny – skontaktuj się z serwisem Hilti.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Bateria nie działa / diody nie świecą
Sprawdź, czy akumulator jest poprawnie włożony (podwójne kliknięcie) lub czy nie jest rozładowany.
Cięcie jest wolne w zimie
Wykonaj 5-10 cykli pracy bez obciążenia, aby rozgrzać olej hydrauliczny.
Czerwona dioda LED świeci ciągle z sygnałem dźwiękowym
Wystąpił problem techniczny. Skontaktuj się z serwisem Hilti.
Akumulator nie zatrzaskuje się
Wyczyść zatrzaski akumulatora z brudu.
Przed użyciem
- Sprawdź, czy głowica tnąca jest czysta i nieuszkodzona.
- Upewnij się, że akumulator jest w pełni naładowany.
- Sprawdź, czy kabel nie jest pod napięciem.
- Upewnij się, że kabel mieści się w głowicy tnącej.
- Sprawdź, czy nie tniesz stali.
Parametry w praktyce
- Napięcie akumulatora
- 21.6 V (wymagane akumulatory Hilti serii B 22)
- Maksymalna średnica kabla
- 85 mm
- Temperatura pracy
- -17°C do 60°C

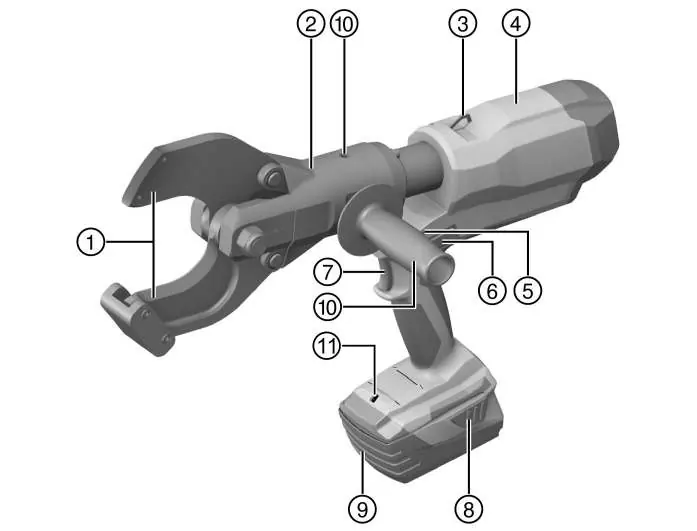

Ilustracje i schematy
- 1: Ostrze tnące
- 2: Głowica tnąca
- 7: Przełącznik sterujący
- 9: Akumulator
- 11: Wskaźnik LED na akumulatorze
Zgodność modelu
- Kompatybilny wyłącznie z akumulatorami Hilti serii B 22.
- Nie używać do cięcia stali.
