Instrukcja montażu systemu mocowań Hilti 100x X-FC 20-25 MX
Szybki przewodnik instalacji systemu mocowań Hilti 100x X-FC 20-25 MX. Instrukcja zawiera procedury montażu dla różnych metod instalacji, w tym z użyciem narzędzi osadczych oraz wiercenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu systemu mocowań Hilti 100x X-FC 20-25 MX w podłożu betonowym. System jest przeznaczony do zastosowań niekonstrukcyjnych. Instrukcja przedstawia trzy główne metody instalacji, które należy dobrać w zależności od dostępnego sprzętu i wymagań montażowych.
Metody montażu

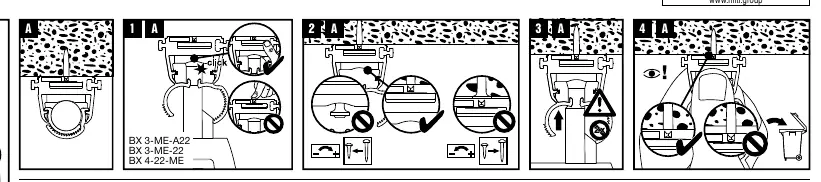

Metoda A (Narzędzia osadcze)
Metoda przeznaczona dla narzędzi osadczych Hilti, takich jak BX 3-ME-A22, BX 3-ME-22 oraz BX 4-22-ME. Proces obejmuje:
- Umieszczenie elementu mocującego w narzędziu (powinno być słyszalne kliknięcie).
- Przyłożenie narzędzia do podłoża.
- Wystrzelenie elementu w beton.

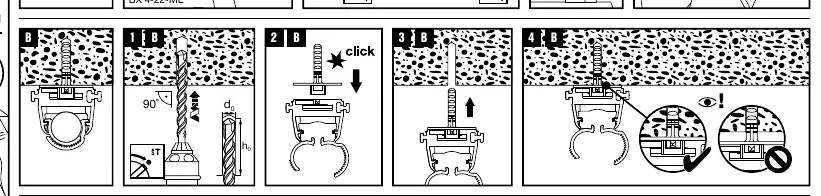

Metoda B (Wiercenie i montaż)
Metoda wymagająca przygotowania otworu:
- Wywiercenie otworu w betonie pod kątem 90 stopni.
- Zachowanie wymaganej średnicy (d0) oraz głębokości (h0) otworu.
- Ręczne osadzenie elementu mocującego w wywierconym otworze.

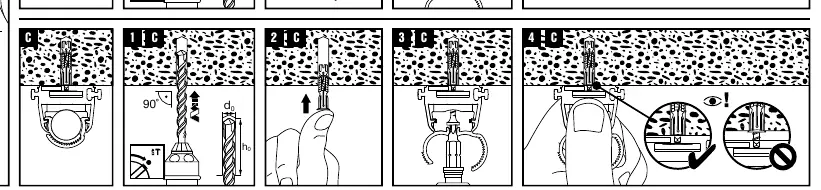

Metoda C (Alternatywny montaż)
Metoda zbliżona do metody B, stosowana dla specyficznych elementów mocujących. Wymaga zachowania kąta 90 stopni podczas wiercenia oraz poprawnego osadzenia elementu w otworze.
Dane techniczne i bezpieczeństwo
Podczas instalacji należy przestrzegać następujących parametrów:
- Maksymalna temperatura pracy: 50°C.
- Klasyfikacja: Plenum Rating AH-2.
- Zastosowanie: Wyłącznie do mocowań niekonstrukcyjnych w betonie.
- Weryfikacja: Upewnij się, że element jest poprawnie osadzony i nie wystaje ponad powierzchnię w sposób niezgodny z rysunkiem.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Element mocujący nie trzyma się w narzędziu (Metoda A)
Upewnij się, że element został poprawnie wciśnięty do narzędzia, aż usłyszysz kliknięcie.
Trudności z osadzeniem w otworze (Metoda B/C)
Sprawdź, czy średnica wiertła (d0) i głębokość otworu (h0) są zgodne z wymaganiami technicznymi dla danego elementu.
Niewłaściwy kąt montażu
Wiercenie musi odbywać się pod kątem 90 stopni względem powierzchni betonu.
Przed użyciem
- Sprawdź kompatybilność narzędzia osadczego (BX 3-ME-A22, BX 3-ME-22, BX 4-22-ME) dla metody A.
- Przygotuj wiertło o odpowiedniej średnicy (d0).
- Upewnij się, że podłoże to beton.
- Zweryfikuj, czy montaż jest niekonstrukcyjny.
- Sprawdź, czy temperatura otoczenia nie przekracza 50°C.
Ilustracje i schematy
- Rząd A: Procedura montażu z użyciem narzędzi osadczych Hilti.
- Rząd B: Procedura montażu z wierceniem otworu.
- Rząd C: Procedura montażu z wierceniem otworu dla alternatywnego elementu.
Zgodność modelu
- Produkt przeznaczony wyłącznie do zastosowań niekonstrukcyjnych.
- Kompatybilny z narzędziami Hilti BX 3-ME-A22, BX 3-ME-22, BX 4-22-ME (dla metody A).
