Instrukcja obsługi młota wyburzeniowego Hilti TE 1000-AVR
Szybki przewodnik po obsłudze młota wyburzeniowego Hilti TE 1000-AVR. Dowiedz się, jak bezpiecznie montować narzędzia, ustawiać moc dłutowania, dbać o urządzenie oraz rozwiązywać typowe problemy techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Młot wyburzeniowy Hilti TE 1000-AVR jest profesjonalnym narzędziem przeznaczonym do ciężkich prac związanych z dłutowaniem w betonie, murze, kamieniu i asfalcie. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony słuchu i oczu. Urządzenie wyposażone jest w system aktywnej redukcji wibracji (AVR) oraz wskaźnik serwisowy LED.
Opis urządzenia
Główne elementy młota to uchwyt narzędziowy (chuck), otwory wentylacyjne, uchwyt boczny, włącznik/wyłącznik, przełącznik poziomu mocy oraz wskaźniki serwisowe i zasilania. Urządzenie posiada odłączany przewód zasilający z blokowanym złączem.
Montaż i obsługa
Przed montażem lub demontażem narzędzia roboczego należy zawsze odłączyć przewód zasilający. Dłuto należy posmarować niewielką ilością smaru Hilti przed włożeniem do uchwytu. Wsuń dłuto do uchwytu, obracając je i lekko dociskając, aż usłyszysz kliknięcie. Aby wyjąć dłuto, należy odciągnąć uchwyt do tyłu.
Ustawienia i tryby pracy
Moc dłutowania można zredukować do około 70% za pomocą przełącznika poziomu mocy. Dłuto można ustawić w 6 różnych pozycjach (co 60 stopni), co pozwala na optymalne dopasowanie do powierzchni roboczej. Podczas pracy należy unikać nadmiernego nacisku, który obniża wydajność.
Konserwacja i czyszczenie
Regularnie czyść otwory wentylacyjne suchą szczotką oraz obudowę lekko wilgotną szmatką. Należy dbać o czystość osłony przeciwpyłowej na uchwycie narzędziowym, regularnie ją wycierając i lekko smarując smarem Hilti. W przypadku uszkodzenia osłony przeciwpyłowej należy ją niezwłocznie wymienić.
Rozwiązywanie problemów
Wskaźnik serwisowy świecący na czerwono oznacza konieczność serwisu lub usterkę. Migający czerwony wskaźnik sygnalizuje aktywację zabezpieczenia przed przegrzaniem lub zbyt wysokie napięcie zasilania. W przypadku braku startu narzędzia, sprawdź poprawność podłączenia przewodu zasilającego lub odczekaj kilka sekund na inicjalizację elektroniki.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy przewód zasilający jest poprawnie podłączony. Odczekaj 4 sekundy po podłączeniu (inicjalizacja elektroniki) lub wyłącz i włącz urządzenie ponownie.
Wskaźnik serwisowy miga na czerwono
Aktywowano zabezpieczenie przed przegrzaniem (pozwól narzędziu ostygnąć) lub napięcie zasilania jest zbyt wysokie.
Brak efektu kucia
Narzędzie jest zbyt zimne. Przyłóż dłuto do powierzchni, włącz młot i pozwól mu pracować przez chwilę, aż mechanizm udarowy zacznie działać.
Dłuto nie daje się wyjąć
Upewnij się, że uchwyt narzędziowy został odciągnięty do tyłu do oporu.
Przed użyciem
- Sprawdź, czy uchwyt boczny jest poprawnie zamontowany i dokręcony.
- Upewnij się, że przewód zasilający jest czysty i suchy przed podłączeniem.
- Nałóż niewielką ilość smaru Hilti na końcówkę dłuta.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Załóż środki ochrony osobistej (ochrona słuchu, okulary ochronne).
Parametry w praktyce
- Single impact energy
- Energia pojedynczego uderzenia wynosząca 26 J, określająca siłę uderzenia młota.
- Protection class II
- Urządzenie posiada podwójną izolację, co zwiększa bezpieczeństwo elektryczne.
Ilustracje i schematy

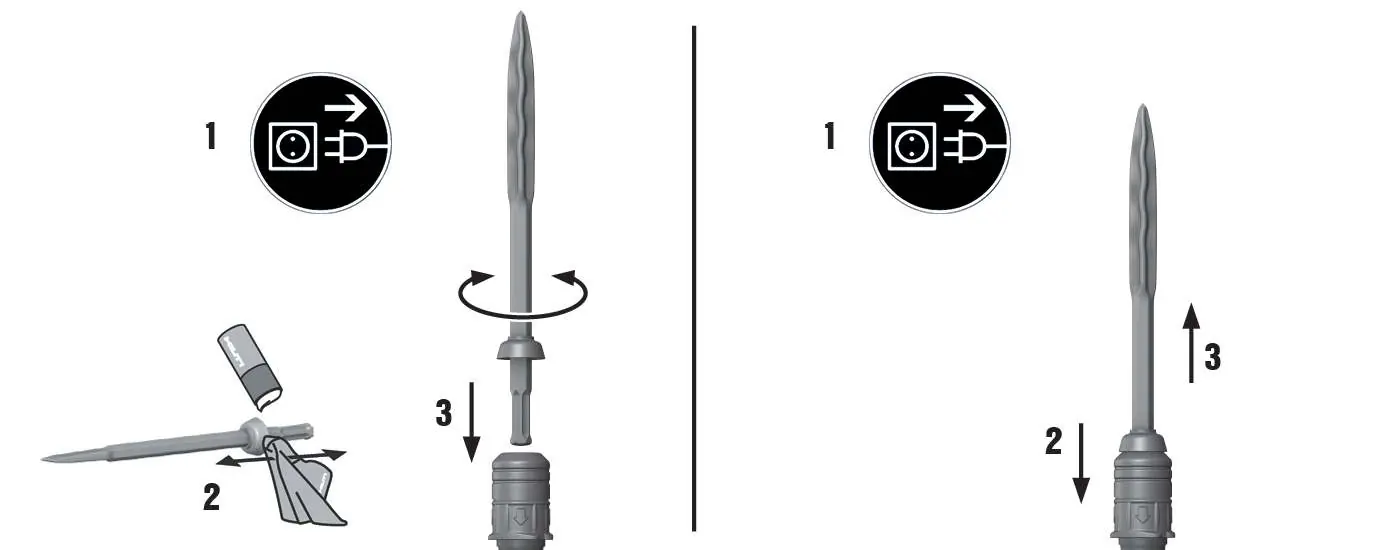

- Rysunki montażowe pokazują sekwencję: 1. Smarowanie końcówki, 2. Wkładanie dłuta do uchwytu, 3. Blokowanie/zatrzaskiwanie.
- Rysunki demontażowe pokazują: 1. Odciągnięcie uchwytu do tyłu, 2. Wyjęcie dłuta.
Zgodność modelu
- Używaj wyłącznie oryginalnych części zamiennych i materiałów eksploatacyjnych Hilti.
- W przypadku zasilania z generatora, jego moc musi być co najmniej dwukrotnie wyższa niż moc znamionowa młota.
