Instrukcja obsługi piły diamentowej Hilti DSW 1005E

Szybki przewodnik po obsłudze i bezpieczeństwie piły diamentowej Hilti DSW 1005E. Zawiera instrukcje montażu, planowania cięcia, podłączenia zasilania oraz rozwiązywania problemów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy piły diamentowej Hilti DSW 1005E przeznaczonej do profesjonalnego wyburzania konstrukcji betonowych, stalowych i murowanych. Urządzenie wymaga przeszkolenia operatora w zakresie technik cięcia betonu. Kluczowe jest przestrzeganie stref bezpieczeństwa, stosowanie środków ochrony osobistej (kask, okulary, rękawice, obuwie ochronne) oraz zapewnienie stabilnego montażu prowadnic i podpór.

Bezpieczeństwo

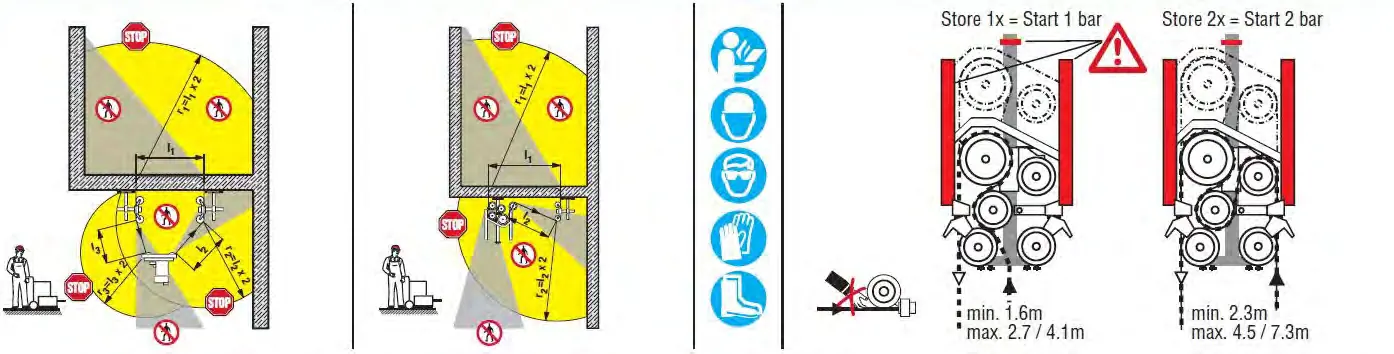

Strefy zagrożenia
Strefy zagrożenia
  • Zawsze wyznaczaj i zabezpieczaj strefę zagrożenia przed uruchomieniem piły.
  • Nigdy nie wchodź w strefę zagrożenia, gdy napęd jest włączony.
  • Używaj wyłącznie atestowanych materiałów mocujących.
  • W przypadku zerwania drutu, strefa zagrożenia obejmuje obszar dwukrotnego promienia długości drutu.
  • Zawsze odłączaj zasilanie przed czyszczeniem, konserwacją lub wymianą drutu.

Montaż i instalacja

Proces instalacji obejmuje wiercenie otworów przelotowych, montaż płyty podstawy, jednostki prowadzącej, opcjonalnego przedłużenia magazynka drutu oraz ograniczników końcowych. Prowadnice muszą być sztywno zamocowane do podłoża. Drut tnący należy przeciągnąć przez otwory, założyć na koła prowadzące i napędowe, a następnie zabezpieczyć osłonami.

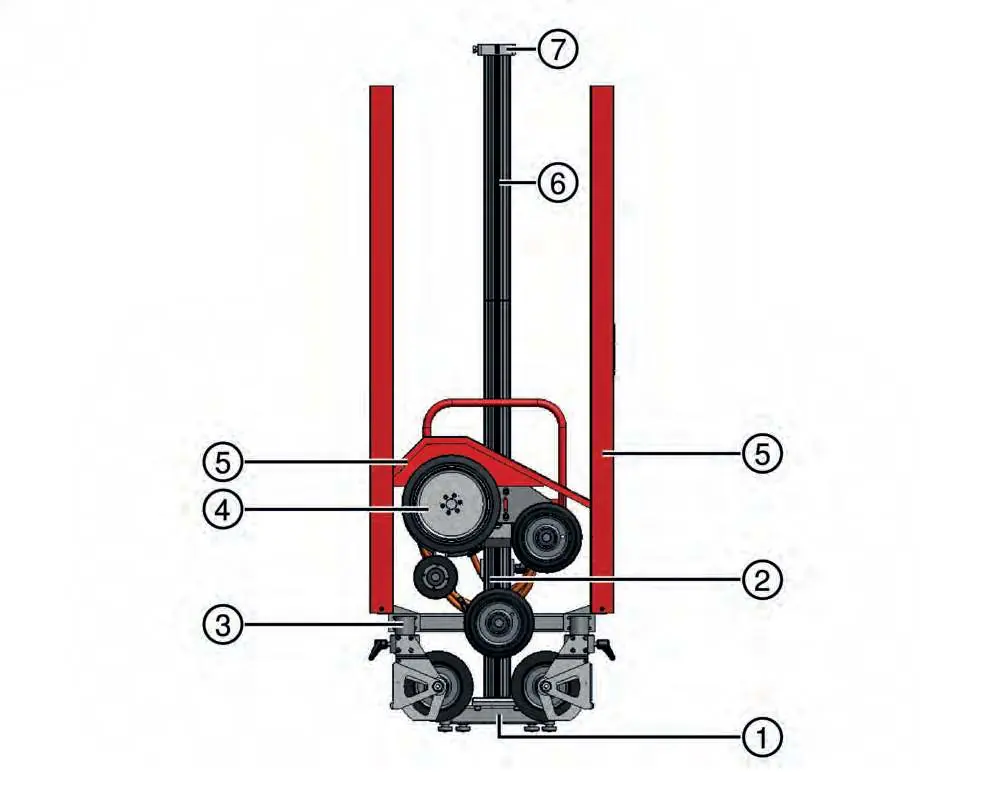

Układ komponentów piły
Układ komponentów piły

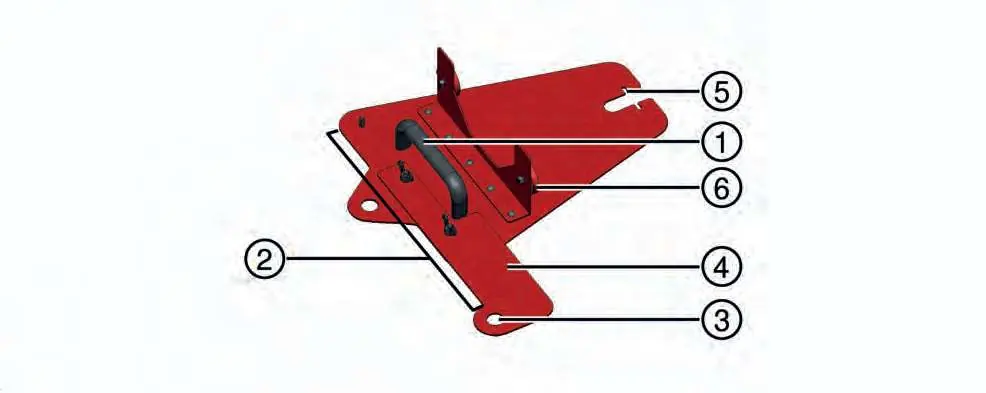

Element montażowy z uchwytem
Element montażowy z uchwytem

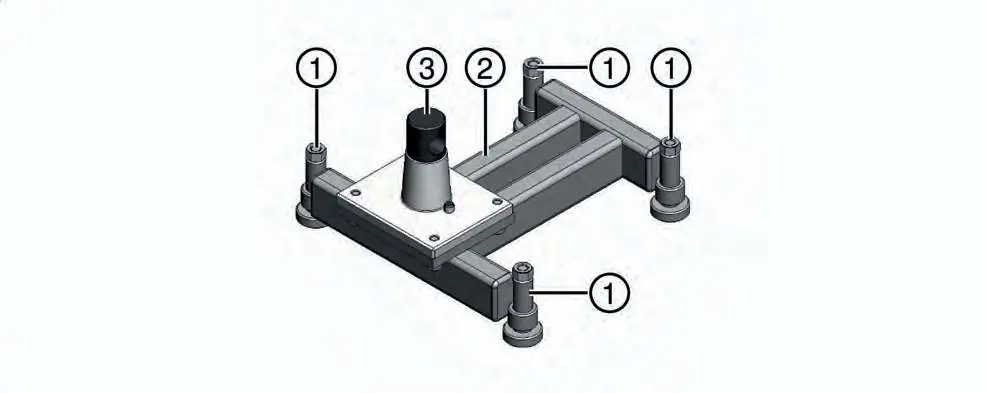

Podstawa z regulowanymi stopkami
Podstawa z regulowanymi stopkami

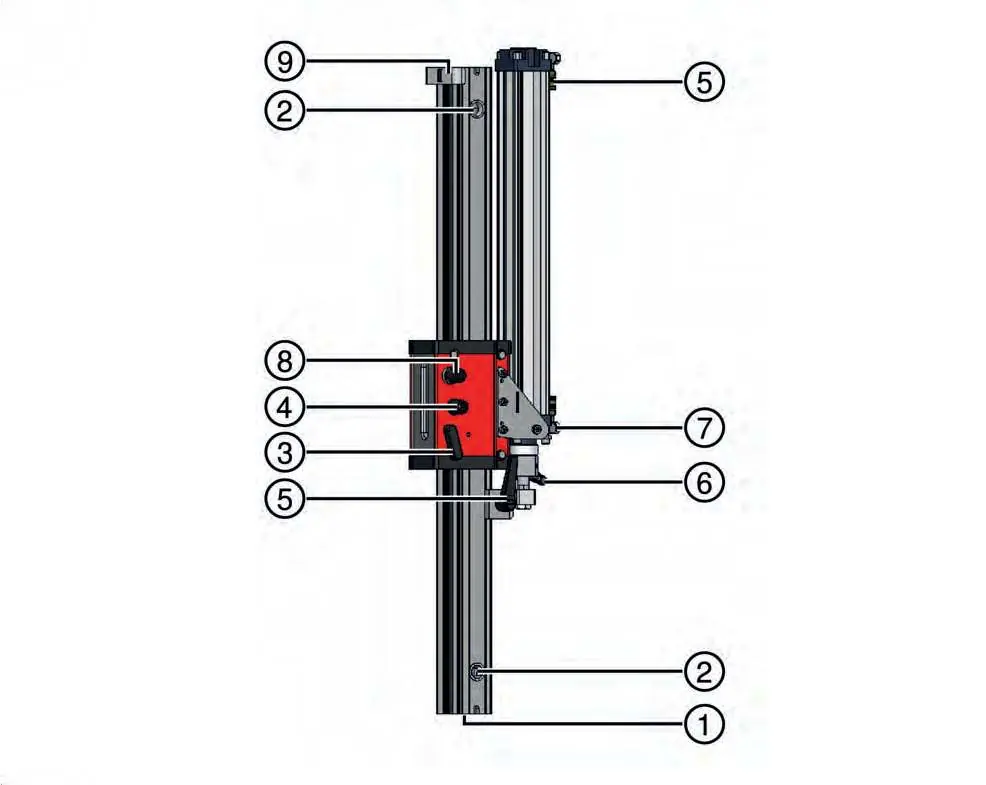

Szyna prowadząca z mechanizmem przesuwu
Szyna prowadząca z mechanizmem przesuwu

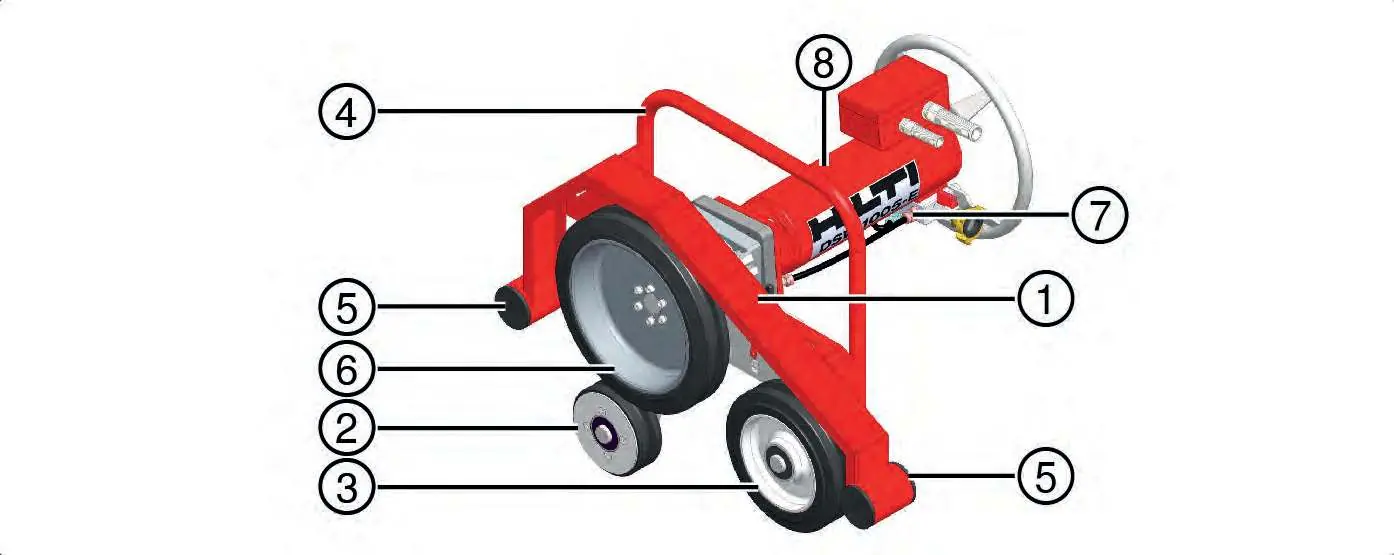

Głowica tnąca z kołami prowadzącymi
Głowica tnąca z kołami prowadzącymi

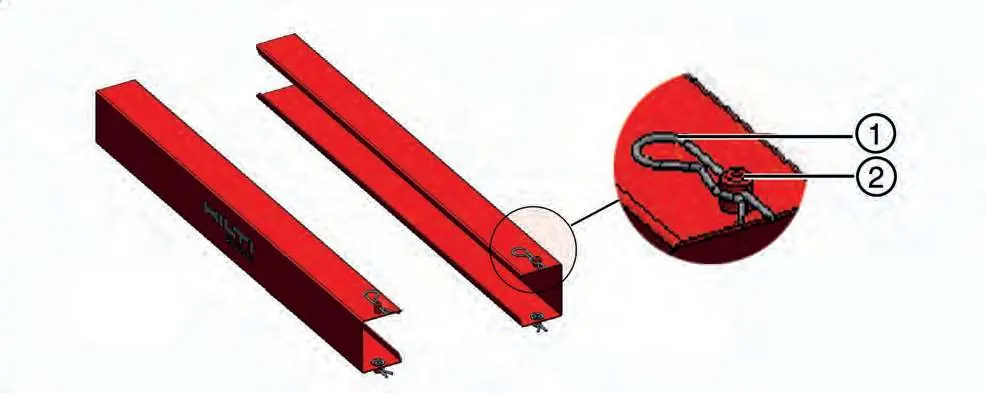

Zabezpieczenia szyn za pomocą zawleczek
Zabezpieczenia szyn za pomocą zawleczek

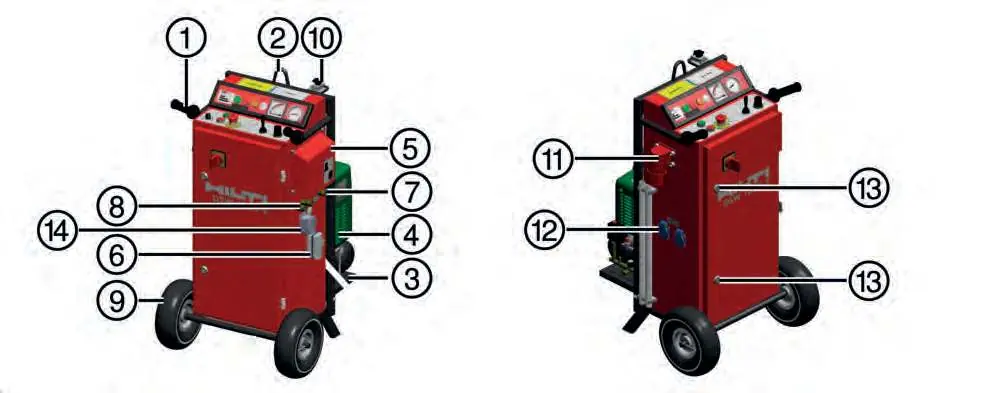

Panel sterowania i przyłącza jednostki zasilającej
Panel sterowania i przyłącza jednostki zasilającej

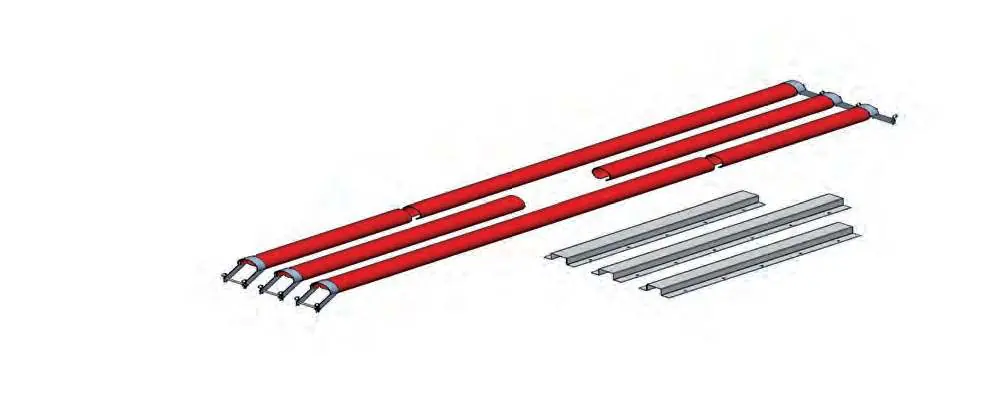

Zestaw osłon i profili szynowych
Zestaw osłon i profili szynowych
Wymiary gabarytowe jednostki zasilającej
Wymiary gabarytowe jednostki zasilającej

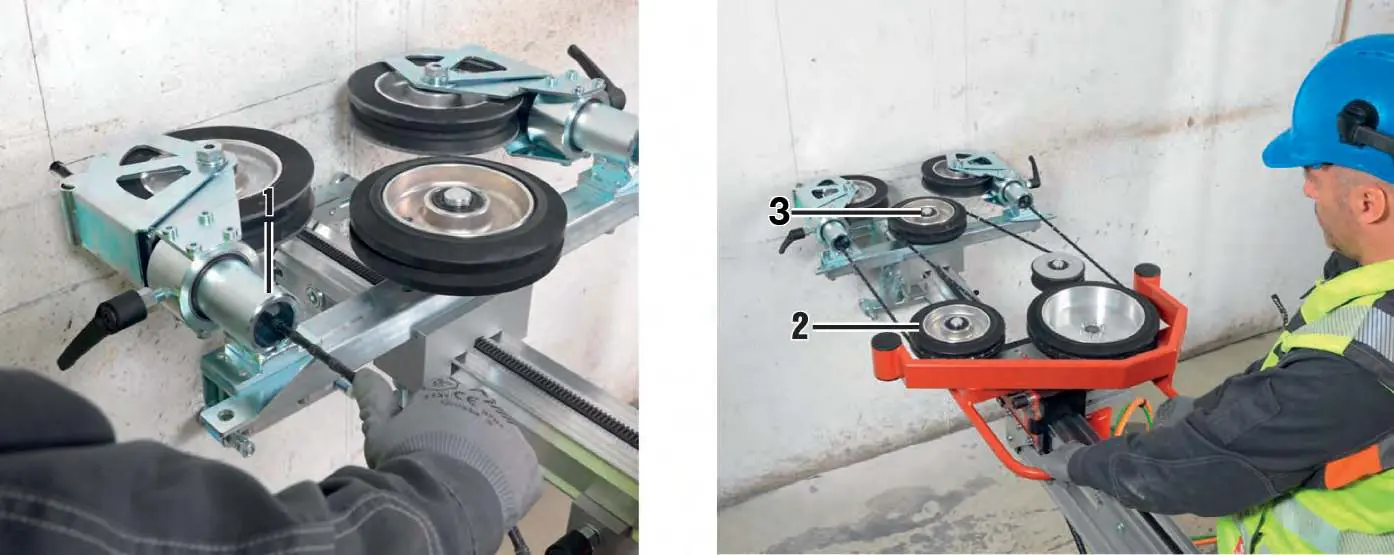

Procedura przewlekania drutu
Procedura przewlekania drutu

Obsługa i cięcie

Przed rozpoczęciem pracy należy zaplanować konfigurację cięcia. Reguła: odległość między rolkami prowadzącymi powinna wynosić 20% długości cięcia. Maksymalna długość cięcia wynosi 2 m, a maksymalna odległość między rolkami a punktami wejścia/wyjścia drutu to 3,5 m. Ciśnienie posuwu ustawia się na jednostce sterującej, monitorując płynność ruchu drutu.

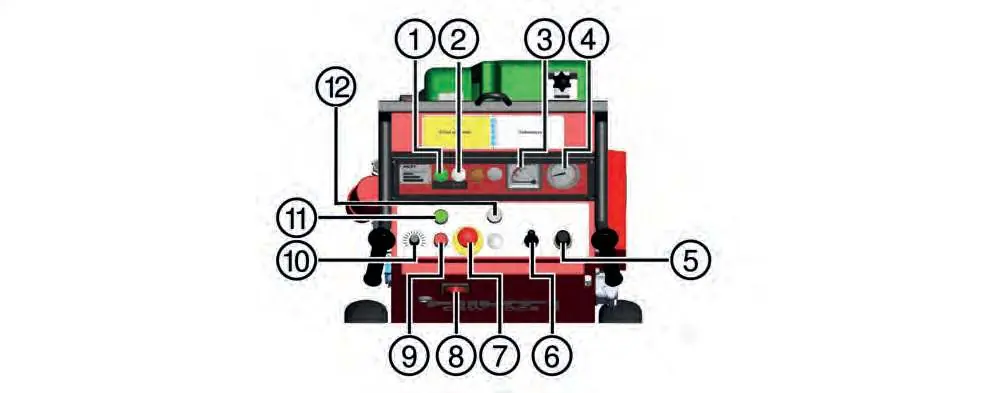

Elementy sterujące jednostki sterującej
Elementy sterujące jednostki sterującej

Czyszczenie i konserwacja

Po każdym cięciu należy oczyścić urządzenie z szlamu i pyłu za pomocą wody i szczotki (z wyłączeniem komponentów elektrycznych). Regularnie sprawdzaj stan filtrów powietrza w jednostce sterującej oraz płynność ruchu wózka prowadzącego.

Rozwiązywanie problemów

W przypadku problemów z obrotem drutu, sprawdź czy nie przechodzi on przez zbyt ostre krawędzie betonu lub czy napięcie początkowe nie jest zbyt wysokie. Jeśli napęd ślizga się, zwiększ ciśnienie posuwu lub oczyść powierzchnie prowadzące.

Informacje o producencie

Hilti

Profil marki

Praktyczna pomoc

Typowe problemy

Drut tnący nie obraca się

Sprawdź, czy drut nie przechodzi przez zbyt ostre krawędzie (<90°) lub czy napięcie początkowe nie jest zbyt wysokie. Zmniejsz liczbę narożników lub użyj dodatkowych rolek zwrotnych.

Napęd ślizga się

Zwiększ ciśnienie posuwu, sprawdź czy wózek prowadzący porusza się płynnie i oczyść powierzchnie prowadzące.

Drut wypada z kół prowadzących

Upewnij się, że ogranicznik powrotny jest poprawnie ustawiony i zaciśnięty, a rolki prowadzące są idealnie wyrównane.

Maszyna nie uruchamia się (zielona kontrolka nie świeci)

Sprawdź bezpiecznik główny, stan kabla zasilającego oraz czy wyłącznik główny jest w pozycji włączonej.

Przed użyciem

  • Sprawdź, czy wszystkie osłony są poprawnie zamontowane.
  • Upewnij się, że strefa zagrożenia jest wygrodzona.
  • Sprawdź stan drutu tnącego i złączy pod kątem uszkodzeń.
  • Upewnij się, że zasilanie elektryczne i dopływ wody są podłączone zgodnie ze specyfikacją.
  • Sprawdź, czy wózek prowadzący porusza się płynnie bez oporów.

Parametry w praktyce

Napięcie znamionowe
400 V, wymagane zasilanie 3-fazowe.
Maksymalna długość cięcia
2 metry.
Ciśnienie wody chłodzącej
4 do 6 barów.
Klasa ochrony jednostki sterującej
IP 54.

Ilustracje i schematy

  • Schematy stref bezpieczeństwa pokazują obszary, w których nikt nie może przebywać podczas pracy piły.
  • Rysunki montażowe pokazują kolejność instalacji płyty podstawy, jednostki prowadzącej i osłon.
  • Panel sterowania zawiera wskaźniki prądu (A), ciśnienia posuwu (bar) oraz przyciski sterowania kierunkiem i prędkością.

Zgodność modelu

  • Wymagane zasilanie z wyłącznikiem różnicowoprądowym 30 mA (typ A).
  • Wymagane ciśnienie powietrza sprężonego: 6-8 bar.
  • Wymagana minimalna moc generatora: 40 kVA (32 A).
