Instrukcja obsługi młota wyburzeniowego Hilti TE 1000-AVR
Szybki przewodnik po obsłudze młota wyburzeniowego Hilti TE 1000-AVR. Dowiedz się, jak bezpiecznie montować narzędzia, ustawiać moc dłutowania, konserwować urządzenie i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi instrukcję obsługi młota wyburzeniowego Hilti TE 1000-AVR. Urządzenie przeznaczone jest do ciężkich prac związanych z kuciem i wyburzaniem betonu, muru, kamienia oraz asfaltu. Przed pierwszym użyciem należy bezwzględnie zapoznać się z pełną treścią instrukcji, w tym z zasadami bezpieczeństwa.
Opis urządzenia
Młot wyposażony jest w system aktywnej redukcji wibracji (AVR), wskaźnik poziomu mocy oraz wskaźnik serwisowy. Główne elementy to uchwyt narzędziowy, uchwyt boczny, włącznik/wyłącznik oraz przełącznik poziomu mocy.
Obsługa i przygotowanie do pracy
- Montaż uchwytu bocznego: Upewnij się, że uchwyt jest poprawnie zamontowany i mocno dokręcony.
- Montaż narzędzia: Nałóż niewielką ilość smaru Hilti na końcówkę narzędzia, a następnie wsuń je w uchwyt, obracając i dociskając, aż usłyszysz kliknięcie.
- Demontaż narzędzia: Odciągnij blokadę uchwytu i wyjmij narzędzie. Używaj rękawic ochronnych, ponieważ narzędzie może być gorące.
- Kucie: Dłuto można ustawić w 6 pozycjach (co 60 stopni). Rozpocznij kucie pod kątem 70-80 stopni od krawędzi materiału, stopniowo zwiększając kąt do 90 stopni.
- Regulacja mocy: Moc dłutowania można zredukować do ok. 70% za pomocą przełącznika poziomu mocy.
Bezpieczeństwo
Zawsze używaj środków ochrony osobistej, w tym ochrony słuchu i oczu. Podczas pracy w pobliżu zbrojenia, kieruj dłuto w stronę krawędzi materiału, a nie w stronę prętów zbrojeniowych. W przypadku awarii zasilania lub przerwy w pracy, wyłącz urządzenie i odłącz je od sieci.
Konserwacja
Regularnie czyść otwory wentylacyjne suchą szczotką oraz usuwaj zabrudzenia z osłony przeciwpyłowej na uchwycie. Osłonę przeciwpyłową należy okresowo smarować smarem Hilti. Wszelkie naprawy elektryczne muszą być wykonywane wyłącznie przez wykwalifikowany personel serwisowy.
Rozwiązywanie problemów
W przypadku problemów, takich jak brak startu urządzenia, sprawdź zasilanie lub czy generator nie jest w trybie uśpienia. Jeśli wskaźnik serwisowy świeci na czerwono, urządzenie wymaga serwisu. Jeśli miga, może to oznaczać przegrzanie lub zbyt wysokie napięcie zasilania.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Młot nie uruchamia się
Wyłącz i włącz urządzenie ponownie. Sprawdź zasilanie lub czy generator nie jest w trybie uśpienia (wymaga obciążenia).
Wskaźnik serwisowy świeci na czerwono
Urządzenie wymaga serwisu lub wystąpiła usterka. Skontaktuj się z serwisem Hilti.
Wskaźnik serwisowy miga na czerwono
Zbyt wysokie napięcie zasilania lub aktywowane zabezpieczenie termiczne (pozwól urządzeniu ostygnąć).
Brak efektu kucia
Urządzenie jest zbyt zimne. Dociśnij narzędzie do powierzchni i pozwól młotowi pracować przez chwilę, aż mechanizm udarowy zacznie działać.
Przed użyciem
- Sprawdź, czy uchwyt boczny jest poprawnie zamontowany.
- Upewnij się, że używasz odpowiedniego smaru Hilti do narzędzia.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że w obszarze pracy nie ma ukrytych kabli elektrycznych ani rur.
- Załóż środki ochrony słuchu i oczu.
Parametry w praktyce
- Energia pojedynczego udaru
- 26 J - określa siłę uderzenia młota.
- Waga (EPTA 01)
- 12.5 kg - masa urządzenia gotowego do pracy.
- Poziom mocy akustycznej
- 96 dB(A) - poziom hałasu emitowanego przez urządzenie.
Ilustracje i schematy
- Rysunek 1: Przegląd elementów urządzenia (uchwyt, włącznik, wskaźniki).

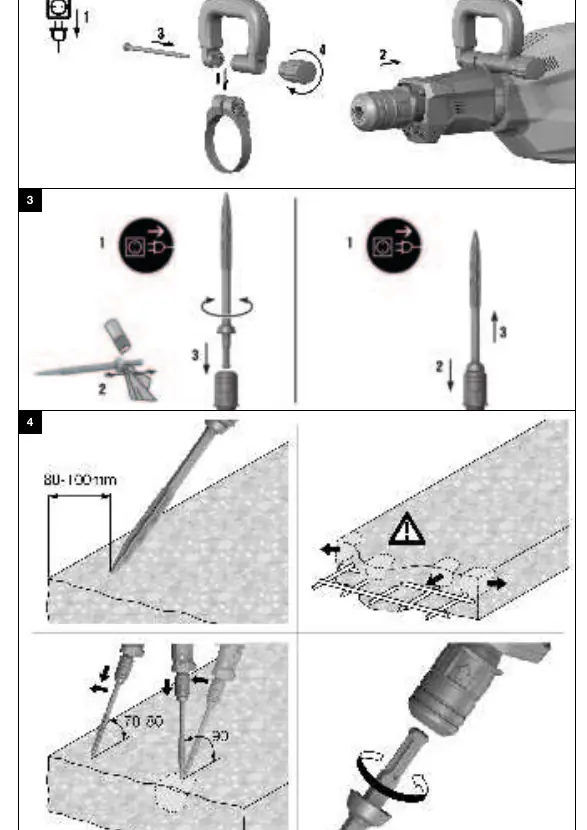

- Rysunek 2: Montaż i regulacja uchwytu bocznego.
- Rysunek 3: Montaż i demontaż narzędzia roboczego.
- Rysunek 4: Technika kucia i ustawianie kąta dłuta.
Zgodność modelu
- Używaj wyłącznie oryginalnych części zamiennych i materiałów eksploatacyjnych Hilti.
- W przypadku zasilania z generatora, jego moc musi być co najmniej dwukrotnie wyższa od mocy znamionowej młota.
