Instrukcja obsługi systemu kondycjonowania mocy Delta 100kW

Szybki przewodnik po obsłudze systemu kondycjonowania mocy Delta 100kW (PCS). Zawiera instrukcje włączania/wyłączania, obsługi panelu przedniego, konfiguracji parametrów oraz korzystania z narzędzia PCS HMI Tool.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy systemu kondycjonowania mocy (PCS) Delta 100kW. Dokument zawiera wytyczne dotyczące bezpiecznej obsługi, procedur włączania i wyłączania systemu, monitorowania statusu pracy oraz konfiguracji parametrów za pomocą oprogramowania PCS HMI Tool. Instalacja i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel.

Opis urządzenia i panel przedni

Panel przedni PCS składa się z ekranu LCD, przycisków funkcyjnych oraz wskaźników LED. Wskaźniki LED informują o stanie systemu: STANDBY (żółty), RUN (zielony) oraz FAULT (czerwony). Przycisk ON/OFF na panelu LCD nie jest aktywny; sterowanie zasilaniem odbywa się wyłącznie przez oprogramowanie PCS HMI Tool.

Włączanie i wyłączanie systemu

Włączanie:

  1. Upewnij się, że wyłącznik nadrzędny jest w pozycji zamkniętej.
  2. Przełącz przełączniki AC i DC na drzwiach przednich do pozycji ON. System przejdzie w tryb czuwania (standby).
  3. Uruchom narzędzie PCS HMI Tool na komputerze i naciśnij przycisk PCS ON, aby przejść w stan pracy (RUN).

Wyłączanie:

  1. Sprawdź na panelu, czy system nie jest w stanie Soft-Start lub Run.
  2. Jeśli system pracuje, naciśnij przycisk PCS OFF w narzędziu PCS HMI Tool, aby przejść do trybu czuwania.
  3. Przełącz przełączniki AC i DC na drzwiach przednich do pozycji OFF.

Narzędzie PCS HMI Tool

Oprogramowanie PCS HMI Tool służy do zdalnego monitorowania, testowania i konfiguracji systemu PCS przez protokół Modbus. Wymaga systemu Windows 7-10 oraz połączenia przez konwerter RS485-USB. Po podłączeniu należy wybrać odpowiedni port COM w menedżerze urządzeń i skonfigurować parametry w narzędziu.

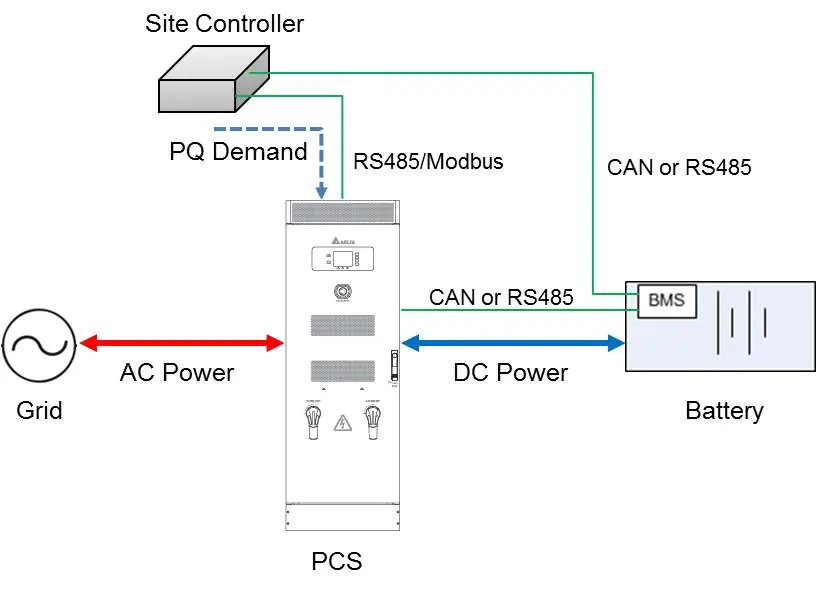

Schemat połączeń w trybie Demand
Schemat połączeń w trybie Demand

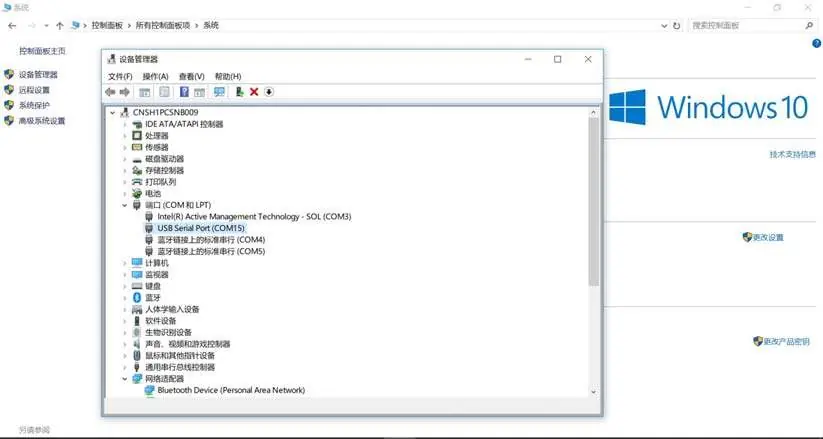

Wybór portu COM w menedżerze urządzeń
Wybór portu COM w menedżerze urządzeń

Konfiguracja parametrów

Parametry systemu oraz kody sieciowe można konfigurować tylko w stanie OFF. Proces obejmuje odczytanie bieżących ustawień przyciskiem Refresh, wprowadzenie zmian i zatwierdzenie przyciskiem Setting. Należy odczekać 2 sekundy i ponownie odświeżyć dane w celu weryfikacji.

Konserwacja i diagnostyka

System umożliwia odczyt logów błędów, numeru seryjnego i wersji oprogramowania układowego. Logi można pobrać w stanie OFF za pomocą przycisku Load Log, a następnie wyeksportować do pliku Excel w celu analizy.

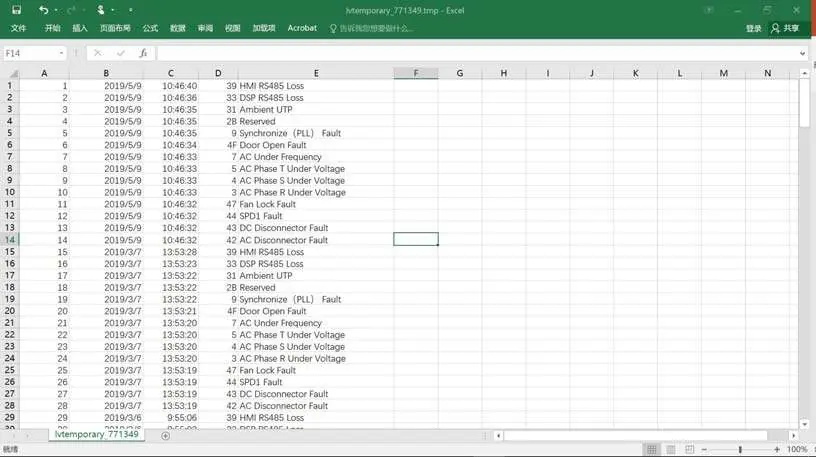

Eksport logów błędów do pliku Excel
Eksport logów błędów do pliku Excel

Praktyczna pomoc

Typowe problemy

Brak odpowiedzi urządzenia po podłączeniu RS485

Sprawdź polaryzację linii danych. Jeśli urządzenie nie odpowiada, spróbuj zamienić miejscami linie (+) i (-).

Komunikat HMI Com Loss na ekranie

Oznacza utratę połączenia między kontrolerem wewnętrznym a panelem HMI. Sprawdź okablowanie komunikacyjne.

Przycisk ON/OFF na panelu LCD nie działa

Jest to zachowanie prawidłowe. Sterowanie włączaniem i wyłączaniem systemu jest możliwe tylko przez oprogramowanie PCS HMI Tool.

Przed użyciem

  • Sprawdź, czy instalacja PCS została w pełni zakończona.
  • Upewnij się, że wyłącznik nadrzędny jest w pozycji zamkniętej.
  • Zweryfikuj, czy używasz ekranowanego kabla do połączeń RS485.
  • Upewnij się, że system jest w stanie OFF przed próbą konfiguracji parametrów.
  • Sprawdź, czy oprogramowanie PCS HMI Tool jest zainstalowane na komputerze z systemem Windows 7-10.

Parametry w praktyce

Active Power
Moc czynna (kW). Wartość dodatnia oznacza dostarczanie mocy do sieci, ujemna pobieranie z sieci.
Reactive Power
Moc bierna (kVar). Wartość dodatnia oznacza dostarczanie mocy biernej do sieci.
SoC (State of Charge)
Stan naładowania akumulatora wyrażony w procentach.

Ilustracje i schematy

  • Rysunek 9: Schemat połączeń w trybie Demand (wymagania sieciowe).
  • Rysunek 26/27: Schemat połączenia PCS z komputerem lub kontrolerem zewnętrznym za pomocą techniki daisy-chain.
  • Rysunek 42: Format słowa błędu (Fault Word Format) używany do diagnostyki.

Zgodność modelu

  • System jest certyfikowany zgodnie z normami VDE-AR-N4105 oraz AS/NZS 4777.2.
  • Wymagane oprogramowanie PCS HMI Tool działa na systemach Windows 7 SP1 do Windows 10.
  • Wymagania sprzętowe dla PC: 2 GB RAM, 800 MHz CPU, port USB lub szeregowy.
