Instrukcja obsługi pilarki stołowej Delta 10-INCH Contractor Table Saw
Szybki przewodnik po obsłudze, montażu i bezpieczeństwie pilarki stołowej Delta 10-INCH. Zawiera instrukcje ustawiania tarczy, prowadnic, zabezpieczeń oraz wskazówki dotyczące cięcia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pilarki stołowej Delta 10-INCH Contractor Table Saw (modele 36-5000 T2, 36-5100 T2, 36-5052 T2, 36-5152 T2). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, konfiguracji, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń ciała.
Opis urządzenia
Pilarka jest przeznaczona do precyzyjnego cięcia drewna. Wyposażona jest w silnik indukcyjny 15 A, żeliwny stół, system prowadnic T-Square, osłonę tarczy z zabezpieczeniem przeciwodrzutowym oraz klin rozszczepiający.
Montaż i instalacja
Montaż wymaga pomocy drugiej osoby ze względu na wagę urządzenia. Należy złożyć podstawę, zamontować koła i stopy, przymocować szyny przednie i tylne, skrzynkę sterowniczą oraz skrzydła rozszerzające stół. Ważne jest, aby upewnić się, że wszystkie elementy są wypoziomowane i zabezpieczone zgodnie z instrukcją.
Bezpieczeństwo
Zawsze używaj osłony tarczy, klina rozszczepiającego i zabezpieczeń przeciwodrzutowych podczas cięć przelotowych. Nigdy nie pracuj bez tych zabezpieczeń, chyba że wykonujesz cięcia nieprzelotowe (np. wpusty). Używaj popychaczy, gdy odległość między tarczą a prowadnicą jest mniejsza niż 150 mm.
Obsługa i ustawienia
Przed każdym użyciem sprawdź ustawienie tarczy względem rowka prowadnicy kątowej oraz równoległość prowadnicy wzdłużnej. Wysokość tarczy powinna być ustawiona tak, aby wystawała 3,2–6,4 mm ponad materiał. Kąt nachylenia tarczy można regulować do 45 stopni.
Konserwacja
Regularnie czyść wnętrze obudowy z trocin, używając sprężonego powietrza. Utrzymuj stół w czystości, stosując wosk do mebli w celu ochrony przed rdzą. Sprawdzaj naciąg paska napędowego i w razie potrzeby dokonaj regulacji zgodnie z instrukcją.
Rozwiązywanie problemów
Jeśli pilarka nie uruchamia się, sprawdź podłączenie do zasilania, bezpieczniki oraz przycisk resetowania przeciążenia na obudowie silnika. W przypadku nietypowych dźwięków lub nadmiernych wibracji, natychmiast przerwij pracę i zlokalizuj przyczynę.
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się
Sprawdź, czy wtyczka jest dobrze osadzona w gniazdku, sprawdź bezpieczniki w instalacji oraz wciśnij przycisk resetowania przeciążenia na obudowie silnika.
Nadmierne wibracje lub nietypowy hałas
Natychmiast wyłącz urządzenie. Sprawdź zamocowanie tarczy, czystość wnętrza obudowy oraz naciąg paska napędowego.
Materiał klinuje się podczas cięcia
Sprawdź równoległość prowadnicy wzdłużnej względem tarczy oraz poprawność ustawienia klina rozszczepiającego.
Przed użyciem
- Sprawdź, czy źródło zasilania jest odpowiednie dla silnika 15 A.
- Upewnij się, że tarcza jest dokręcona i poprawnie ustawiona.
- Sprawdź, czy klin rozszczepiający jest dopasowany do grubości tarczy.
- Upewnij się, że osłona tarczy i zabezpieczenia przeciwodrzutowe są zamontowane (dla cięć przelotowych).

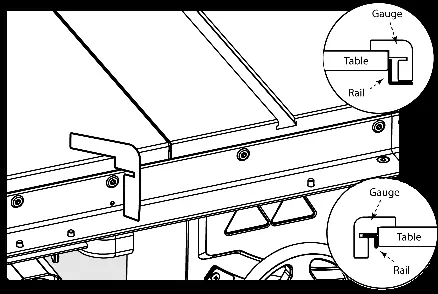

- Sprawdź, czy prowadnica wzdłużna jest równoległa do tarczy.
- Upewnij się, że obszar roboczy jest czysty i wolny od osób postronnych.
Parametry w praktyce
- Maks. głębokość cięcia (90°)
- 3-1/8 cala (ok. 79 mm)
- Maks. głębokość cięcia (45°)
- 2-1/4 cala (ok. 57 mm)
Ilustracje i schematy

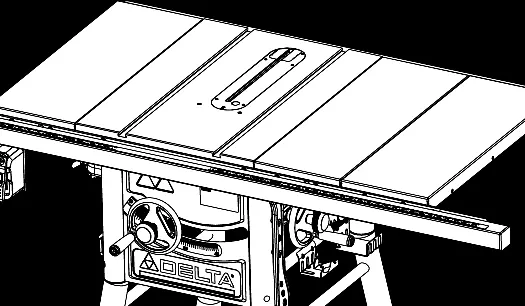

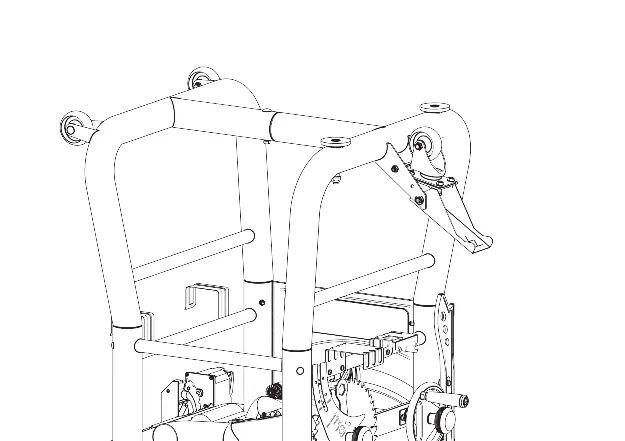

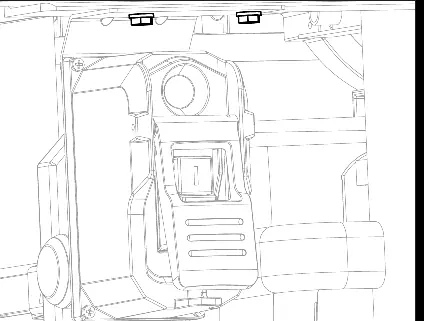

- Rysunki montażowe (Fig 1-14) pokazują krok po kroku składanie podstawy, szyn i stołu.
- Fig 18-20 ilustrują regulację kątów nachylenia tarczy i jej wysokości.

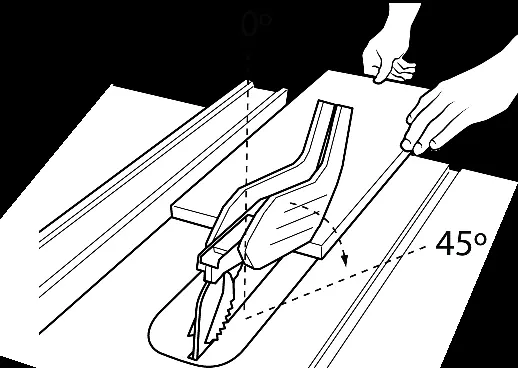

- Fig 28-32 przedstawiają prawidłowe techniki prowadzenia materiału przy różnych rodzajach cięć.

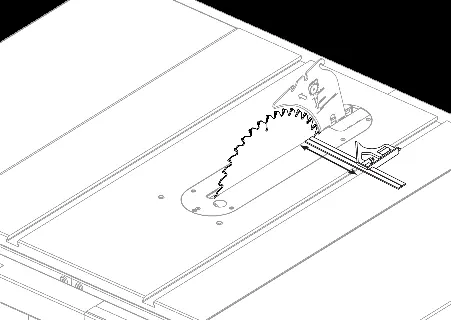

- Fig 33-34 pokazują jak sprawdzić równoległość tarczy i jak wykonać własny popychacz.
Zgodność modelu
- Używaj tylko tarcz 10-calowych (254 mm) z otworem 5/8 cala (16 mm).
- Tarcze muszą być przystosowane do prędkości obrotowej co najmniej 3600 obr./min.
- Nie używaj tarcz ściernych, szczotek drucianych ani tarcz do metalu/betonu.
