Instrukcja obsługi pilarki stołowej Ryobi BTS21
Szybki przewodnik po instrukcji obsługi pilarki stołowej Ryobi BTS21. Dowiedz się, jak bezpiecznie montować, ustawiać, obsługiwać i konserwować urządzenie oraz jak rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do pracy z pilarką stołową Ryobi BTS21 należy bezwzględnie przeczytać całą instrukcję obsługi. Urządzenie jest przeznaczone wyłącznie do cięcia drewna i materiałów drewnopochodnych. Kluczowe zasady bezpieczeństwa obejmują stosowanie okularów ochronnych, używanie osłony tarczy oraz klina rozszczepiającego przy wszystkich operacjach cięcia przelotowego, a także unikanie pracy "z ręki" (freehand).
Opis urządzenia
Pilarka wyposażona jest w silnik o prędkości ok. 5000 obr./min, tarczę 10-calową, prowadnicę wzdłużną (rip fence), prowadnicę kątową (miter fence) oraz składany stojak. Posiada wyłącznik z blokadą (kluczyk), który zapobiega nieautoryzowanemu użyciu.

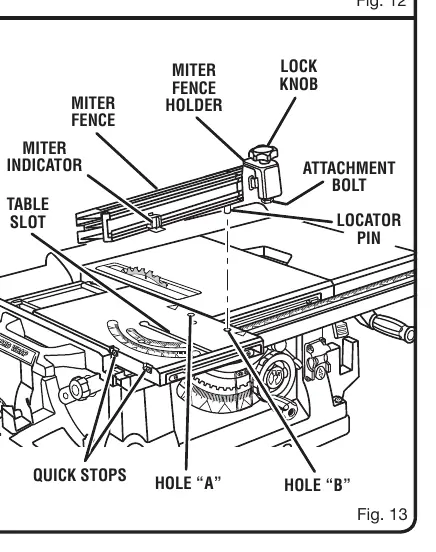

Montaż
- Stojak: Instrukcja zawiera szczegółową procedurę rozkładania i składania stojaka (Fig. 7).
- Uchwyt: Montaż pokrętła regulacji wysokości/kąta tarczy wymaga użycia śrubokręta płaskiego.
- Tarcza: Przed montażem upewnij się, że zęby tarczy są skierowane w stronę przodu pilarki.

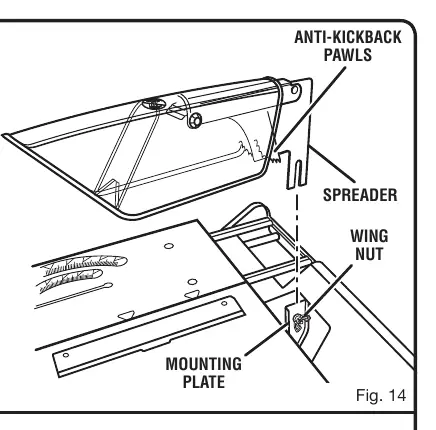

- Osłona i klin: Muszą być zawsze zamontowane podczas cięcia przelotowego.
- Worek na pył: Montowany do wylotu z tyłu pilarki.
Obsługa
Pilarka umożliwia wykonywanie cięć poprzecznych, wzdłużnych, ukośnych (miter), fazowanych (bevel) oraz złożonych. Zawsze używaj popychacza (push stick) podczas cięcia wąskich elementów, aby trzymać dłonie z dala od tarczy. Przed rozpoczęciem cięcia upewnij się, że materiał jest stabilnie podparty.
Regulacje
Urządzenie jest fabrycznie wyregulowane, jednak po transporcie lub długim użytkowaniu może wymagać korekty:

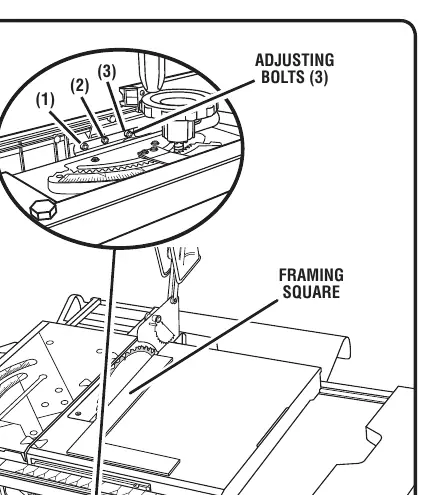

- Wyrównanie tarczy (Heeling): Sprawdzenie prostopadłości tarczy względem stołu.
- Wyrównanie prowadnicy wzdłużnej: Upewnienie się, że prowadnica jest równoległa do tarczy.
- Ustawienie kątów 0° i 45°: Regulacja ograniczników (positive stops) dla precyzyjnych cięć.
Konserwacja
Regularnie czyść pilarkę z pyłu drzewnego, szczególnie pod stołem i w okolicach tarczy. Utrzymuj szyny prowadzące w czystości, stosując w razie potrzeby pastę woskową. Nie używaj rozpuszczalników do czyszczenia części plastikowych.
Rozwiązywanie problemów
W przypadku nadmiernych wibracji, trudności z przesuwaniem prowadnicy lub problemów z uruchomieniem urządzenia, sprawdź tabelę rozwiązywania problemów w instrukcji, która wskazuje na konieczność dokręcenia śrub, wyczyszczenia szyn lub sprawdzenia zasilania.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Nadmierne wibracje
Sprawdź wyważenie tarczy, dokręcenie wszystkich śrub, stabilność montażu lub wyrównaj powierzchnię roboczą.
Prowadnica wzdłużna (rip fence) nie przesuwa się płynnie
Wyczyść szyny prowadzące i nałóż na nie wosk.
Piła nie uruchamia się
Sprawdź zasilanie, bezpiecznik, wyłącznik lub czy kluczyk zabezpieczający jest włożony.
Niedokładne cięcia 90° lub 45°
Wyreguluj ograniczniki (positive stops) wewnątrz obudowy.
Przed użyciem
- Sprawdź, czy tarcza jest ostra i czysta.
- Upewnij się, że osłona tarczy i klin rozszczepiający są zamontowane.
- Sprawdź, czy wszystkie śruby i pokrętła są dokręcone.
- Upewnij się, że piła jest stabilnie zamontowana na stojaku lub stole.
- Sprawdź, czy kluczyk wyłącznika jest włożony.
Parametry w praktyce
- Średnica tarczy
- 10 cali (254 mm)
- Prędkość bez obciążenia
- ok. 5000 obr./min
- Głębokość cięcia (0°)
- 3-1/2 cala
- Głębokość cięcia (45°)
- 2-1/2 cala
Ilustracje i schematy

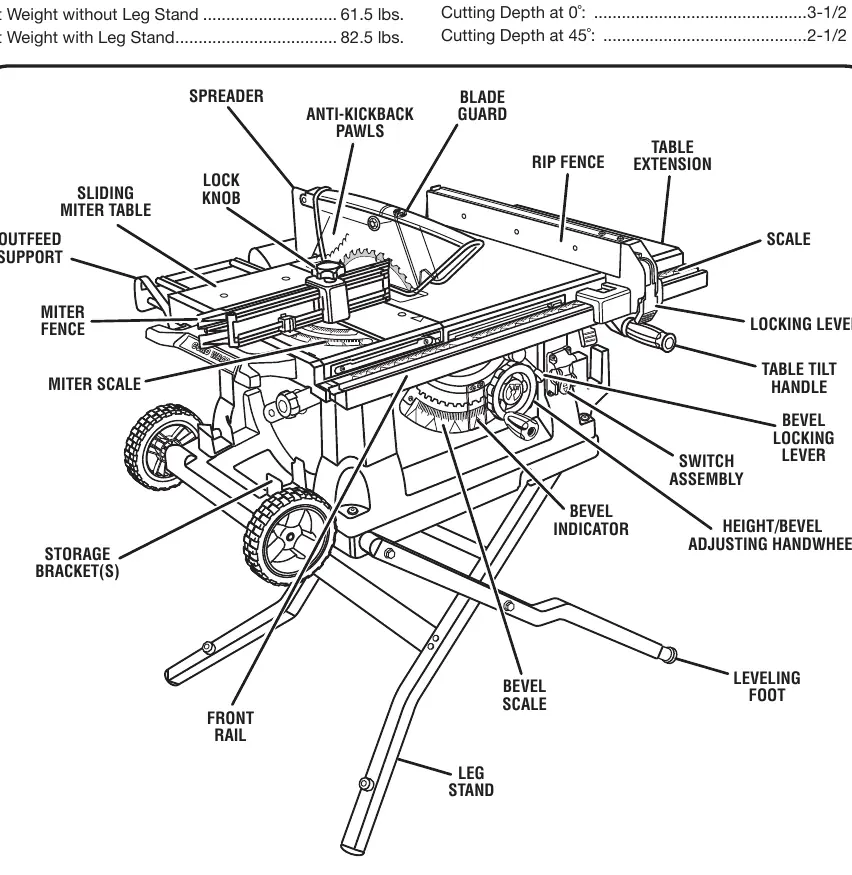

- Rysunek 2: Główne elementy pilarki (tarcza, osłona, prowadnice, pokrętła).

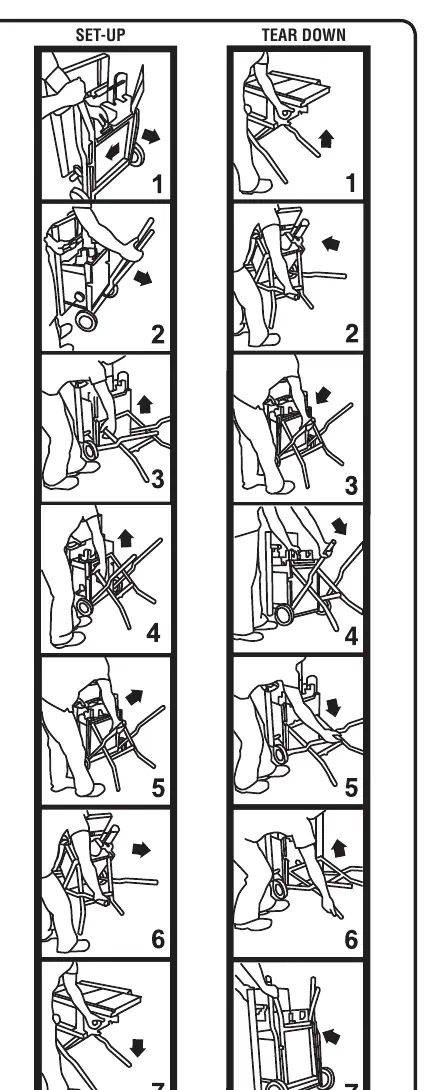

- Rysunek 7: Procedura rozkładania i składania stojaka.
- Rysunek 17: Rodzaje cięć (poprzeczne, wzdłużne, ukośne, fazowane).

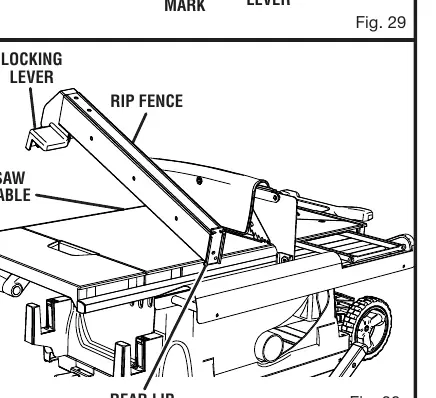

- Rysunek 30: Montaż i blokowanie prowadnicy wzdłużnej (rip fence).
Zgodność modelu
- Przeznaczona wyłącznie do cięcia drewna i materiałów drewnopochodnych.
- Wymaga tarczy o średnicy 10 cali.
- Nie używać regulowanych tarcz typu dado.
