Instrukcja obsługi ukośnicy przesuwnej Delta 12-cali 26-2312

Najważniejsze informacje

Niniejsza instrukcja dotyczy ukośnicy przesuwnej Delta 26-2312. Urządzenie przeznaczone jest wyłącznie do cięcia drewna i materiałów drewnopodobnych. Przed przystąpieniem do pracy należy upewnić się, że piła jest stabilnie zamocowana do podłoża, a wszystkie osłony są sprawne i znajdują się na swoim miejscu. Nigdy nie należy używać tarcz ściernych do cięcia metalu.

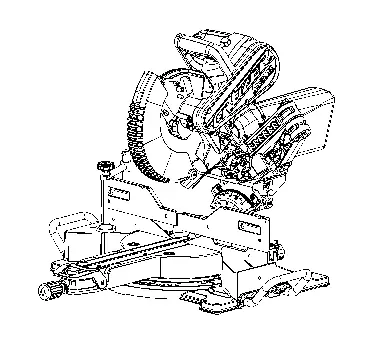

Opis urządzenia

Ukośnica wyposażona jest w silnik 15 A, 120 V, 60 Hz. Kluczowe elementy to:

• Tarcza 12-calowa: Wymagana prędkość znamionowa min. 4000 obr./min.
• System przesuwny: Umożliwia cięcia o większej szerokości.
• Prowadnica: Regulowana, wspierająca obrabiany materiał.
• Zacisk pionowy: Zapewnia stabilność materiału podczas cięcia.
• Wskaźnik cienia (Shadow Line): Ułatwia precyzyjne ustawienie linii cięcia.

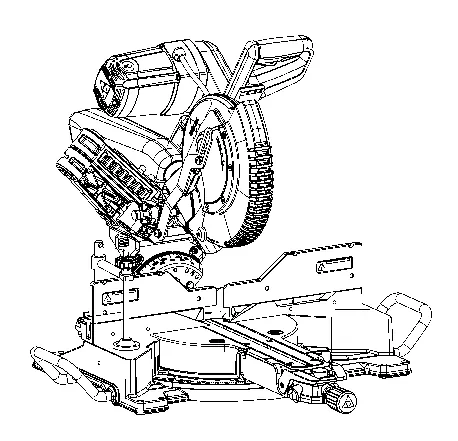

Montaż i przygotowanie

Przed użyciem należy wykonać następujące czynności:

1. Montaż do podłoża: Użyj czterech otworów w podstawie, aby przykręcić piłę do stabilnego stołu roboczego.
2. Zacisk i worek na pył: Zamontuj zacisk pionowy w podstawie oraz worek na pył na porcie wylotowym.
3. Przedłużenia stołu: Zamontuj wsporniki przedłużające stół, aby bezpiecznie ciąć dłuższe elementy.
4. Wymiana tarczy: Użyj dołączonego klucza T30. Pamiętaj, że śruba tarczy ma lewy gwint (odkręcanie zgodnie z ruchem wskazówek zegara).

Regulacje i kalibracja

Piła jest skalibrowana fabrycznie, ale z czasem może wymagać korekty:

• Regulacja kąta ukosu (Miter): Użyj kątownika nastawnego, aby sprawdzić prostopadłość tarczy do prowadnicy. Poluzuj śruby stołu, aby wyregulować skalę.
• Regulacja kąta skosu (Bevel): Sprawdź prostopadłość tarczy do stołu. Użyj kątownika i wyreguluj śruby skali.
• Ogranicznik głębokości: Umożliwia wykonywanie cięć nieprzelotowych (rowków).

Obsługa i cięcie

Podczas pracy przestrzegaj zasad bezpieczeństwa:

• Cięcie materiałów wypaczonych: Strona wypukła musi przylegać do prowadnicy. Nigdy nie kładź strony wklęsłej do prowadnicy.
• Cięcia przesuwne: Zawsze pchaj głowicę od siebie, nigdy nie ciągnij jej w swoją stronę podczas cięcia.
• Cięcia złożone: Wymagają jednoczesnego ustawienia kąta ukosu i skosu.
• Listwy przypodłogowe: Wymagają precyzyjnych ustawień kątów (szczegóły w tabeli w instrukcji).

Konserwacja

Regularnie czyść urządzenie sprężonym powietrzem, unikając rozpuszczalników. Sprawdzaj stan szczotek węglowych – jeśli mają mniej niż 1/4 cala długości, należy je wymienić. Łożyska są smarowane fabrycznie i nie wymagają dodatkowego smarowania.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź zasilanie, bezpieczniki oraz stan szczotek. Jeśli cięcia są niedokładne, sprawdź kalibrację kątów i stan tarczy. W przypadku nadmiernych wibracji upewnij się, że piła jest stabilnie zamocowana.
