Instrukcja obsługi pilarki taśmowej Craftsman 12-INCH

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pilarki taśmowej Craftsman 12-INCH (modele 113.243300 i 113.243311). Dokument zawiera szczegółowe wytyczne dotyczące bezpieczeństwa, montażu, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń.

Bezpieczeństwo

• Zawsze używaj okularów ochronnych zgodnych z normą ANSI Z87.1.
• Nie używaj pilarki w wilgotnym środowisku.
• Upewnij się, że urządzenie jest prawidłowo uziemione.
• Nigdy nie pozostawiaj włączonego urządzenia bez nadzoru.
• Przed przystąpieniem do regulacji lub wymiany akcesoriów odłącz zasilanie.
• Nie używaj pilarki do cięcia żelaza lub stali, ponieważ iskry mogą spowodować zapłon trocin.

Montaż

Proces montażu różni się w zależności od modelu:

• Model 113.243300: Wersja stołowa (bez nóg i silnika).
• Model 113.243311: Wersja z nogami i silnikiem.

Kluczowe etapy montażu obejmują:

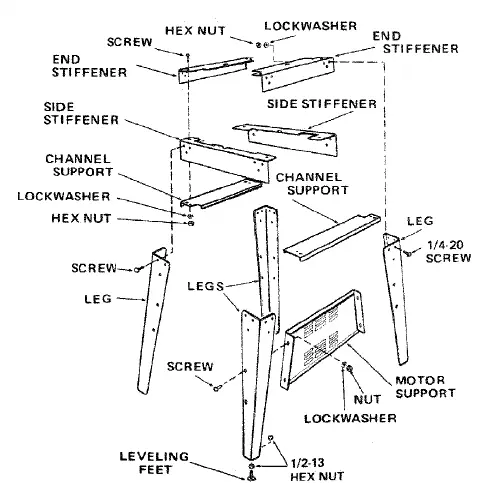

1. Montaż nóg i wsporników (dla modelu 113.243311).

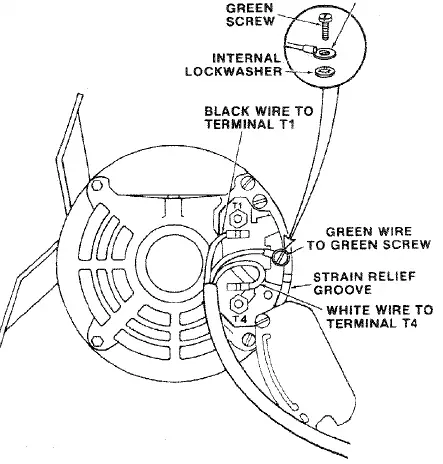

2. Instalację silnika, kół pasowych i paska napędowego.
3. Montaż stołu roboczego oraz kolanka do odciągu trocin.
4. Instalację i naciąganie brzeszczotu.
5. Regulację prowadnic brzeszczotu i łożysk oporowych.

Obsługa

Pilarka taśmowa służy głównie do cięcia krzywoliniowego, ale może być również używana do cięć prostoliniowych. Urządzenie można przekształcić w szlifierkę taśmową po zainstalowaniu odpowiedniego osprzętu.

• Cięcie: Podawaj materiał obiema rękami, trzymając go pewnie na stole. Nie forsuj materiału; pozwól brzeszczotowi ciąć w jego własnym tempie.
• Szlifowanie: Przed szlifowaniem właściwego elementu przetestuj technikę na odpadach drewna.

Konserwacja

• Regularnie usuwaj trociny z kół i wnętrza obudowy za pomocą sztywnej szczotki.
• Nie używaj rozpuszczalników do czyszczenia opon kół.
• Utrzymuj stół w czystości; zaleca się nałożenie cienkiej warstwy wosku samochodowego, aby ułatwić przesuwanie materiału.
• Łożyska silnika są smarowane fabrycznie i nie wymagają częstej konserwacji.

Rozwiązywanie problemów

W przypadku problemów z pracą urządzenia, takich jak zwalnianie podczas cięcia, pękanie brzeszczotu lub przegrzewanie silnika, należy sprawdzić naciąg paska, ostrość brzeszczotu oraz czystość wnętrza pilarki. Szczegółowe tabele diagnostyczne znajdują się w sekcji "Trouble Shooting" instrukcji.
