Instrukcja obsługi odkurzacza warsztatowego Craftsman 12 galonów
Szybki przewodnik po instrukcji obsługi odkurzacza warsztatowego Craftsman 12 galonów (model CMXEVCVVJH1211). Dowiedz się, jak złożyć urządzenie, używać funkcji odkurzania na sucho i mokro, obsługiwać tryb dmuchawy oraz czyścić filtry.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy odkurzacza warsztatowego Craftsman o pojemności 12 galonów (model CMXEVCVVJH1211). Urządzenie przeznaczone jest do użytku domowego i warsztatowego. Przed użyciem należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym zakazem odkurzania materiałów łatwopalnych, toksycznych oraz pyłów budowlanych (np. gips, sadza) bez odpowiedniego filtra.
Montaż
Przed pierwszym użyciem należy zamontować kółka:
- Odwróć zbiornik do góry dnem.
- Włóż cztery stopki z kółkami w odpowiednie otwory w zbiorniku.
- Przykręć je za pomocą dołączonych śrub. Nie dokręcaj zbyt mocno.
Przygotowanie do pracy
Odkurzacz jest dostarczany w konfiguracji do odkurzania na sucho. W przypadku odkurzania na mokro należy zmienić filtr.
- Odkurzanie na sucho: Używaj wyłącznie filtra kartuszowego.
- Odkurzanie na mokro: Usuń filtr kartuszowy i zainstaluj dołączony filtr piankowy.
Obsługa
Odkurzanie
- Włóż większy koniec węża do portu ssącego na zbiorniku i zablokuj go.
- Podłącz akcesoria lub rury przedłużające do węża.
- Podłącz urządzenie do zasilania i włącz przełącznik w pozycję 'I'.
Funkcja dmuchawy
- Wyjmij wąż z portu ssącego.
- Włóż wąż do portu dmuchawy znajdującego się z tyłu głowicy silnika.
- Zawsze noś okulary ochronne podczas używania funkcji dmuchawy.
Konserwacja filtrów
Regularne czyszczenie filtrów jest kluczowe dla wydajności urządzenia.
- Filtr kartuszowy: Czyść poprzez delikatne opukiwanie lub szczotkowanie. Wymień, jeśli jest uszkodzony.
- Filtr piankowy: Myj w roztworze łagodnego mydła i wody, a następnie spłucz czystą wodą. Pozostaw do całkowitego wyschnięcia (ok. 24h) przed ponownym montażem.
Opróżnianie zbiornika
Po zakończeniu pracy na mokro, opróżnij zbiornik, odkręcając korek spustowy. Pamiętaj, aby po opróżnieniu ponownie zakręcić korek.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Odkurzacz nie działa
Sprawdź zasilanie, kabel, bezpieczniki lub czy włącznik jest w pozycji 'I'.
Pył wydostaje się z obudowy silnika
Sprawdź, czy filtr kartuszowy jest zamontowany i czy nie jest uszkodzony.
Zmniejszona wydajność lub wibracje silnika
Sprawdź, czy wąż, dysza lub wloty zbiornika nie są zatkane. Wyczyść lub wymień filtr kartuszowy.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że kabel zasilający jest odłączony przed montażem.
- Zamontuj kółka zgodnie z instrukcją.
- Wybierz odpowiedni filtr (kartuszowy do suchych, piankowy do mokrych).
- Upewnij się, że zbiornik jest pusty przed użyciem funkcji dmuchawy.
Parametry w praktyce
- Filtr kartuszowy
- Wymagany do odkurzania na sucho.
- Filtr piankowy
- Wymagany do odkurzania na mokro.
Ilustracje i schematy

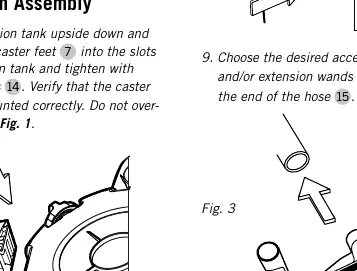

- Fig. 1: Montaż stopek z kółkami.
- Fig. 2: Podłączenie węża do portu ssącego.
- Fig. 5: Podłączenie węża do portu dmuchawy.
- Fig. 7: Instalacja filtra kartuszowego.

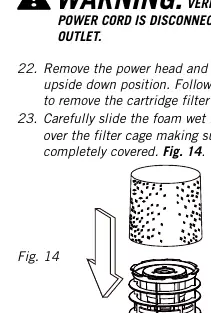

- Fig. 14: Instalacja filtra piankowego.
Zgodność modelu
- Nie używać do zbierania pyłu z płyt gipsowo-kartonowych, sadzy lub popiołu bez specjalnego filtra.
- Nie używać do filtrowania patogenów (np. COVID-19).
- Urządzenie posiada podwójną izolację, nie wymaga uziemienia.
