Instrukcja obsługi piły taśmowej ze szlifierką Craftsman 12-Inch Band Saw/Sander

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy modeli piły taśmowej ze szlifierką Craftsman 113.243401 (sama piła) oraz 113.243411 (piła z nogami i silnikiem). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania okularów ochronnych zgodnych z ANSI Z87.1 oraz odłączenia zasilania przed serwisowaniem urządzenia.

Montaż urządzenia

Proces montażu obejmuje kilka kluczowych etapów:

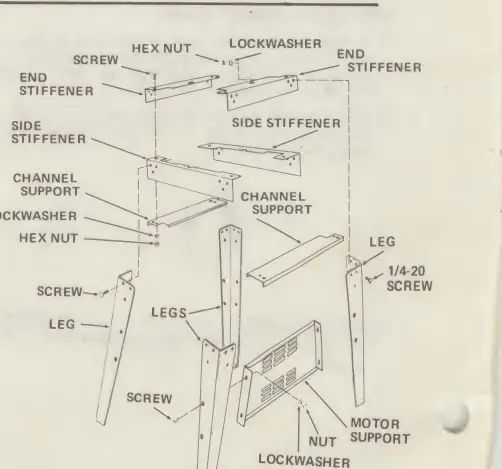

• Montaż nóg: W przypadku modelu 113.243411 należy złożyć stelaż z nóg, usztywnień bocznych i końcowych, a następnie przykręcić piłę do stelaża.
• Montaż silnika: Silnik montuje się na wsporniku, dbając o prawidłowe ustawienie paska napędowego. Silnik musi obracać się w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od strony koła pasowego).

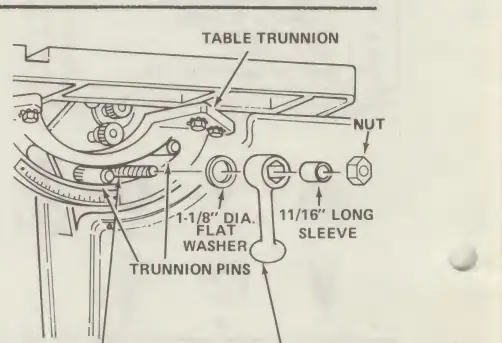

• Montaż stołu: Stół montuje się na czopach, zabezpieczając go uchwytem blokującym.

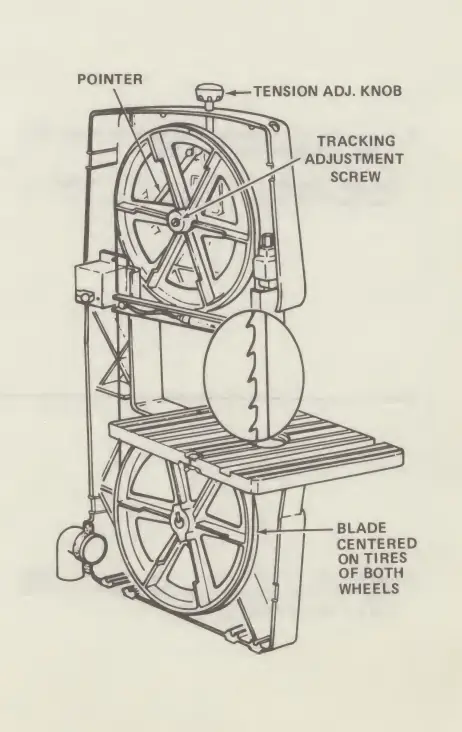

• Instalacja brzeszczotu: Brzeszczot należy założyć na koła zębami skierowanymi w dół. Następnie należy wyregulować naciąg za pomocą pokrętła oraz ustawić prowadnice i łożyska oporowe.

Obsługa piły i szlifierki

Urządzenie pełni dwie funkcje:

• Piła taśmowa: Służy do cięcia krzywoliniowego. Należy prowadzić materiał oburącz, dociskając go do stołu, bez użycia nadmiernej siły.
• Szlifierka: Po zamontowaniu przystawki szlifierskiej (zgodnie z instrukcją na str. 19-20), urządzenie może służyć do szlifowania drewna, tworzyw sztucznych i metali nieżelaznych. Należy pamiętać o kierunku obrotu taśmy szlifierskiej wskazanym strzałką.

Konserwacja i regulacja

Regularna konserwacja jest niezbędna dla bezpieczeństwa i wydajności:

• Czyszczenie: Usuwaj trociny z wnętrza urządzenia. Nie dopuszczaj do gromadzenia się żywicy na stole i prowadnicach.
• Smarowanie: Łożyska kulkowe są nasmarowane fabrycznie i nie wymagają smarowania. Należy okresowo oliwić pręty prowadzące górnego koła.
• Opony: W przypadku zużycia opon na kołach, należy je wymienić, naciągając nowe na koła bez użycia kleju.

Rozwiązywanie problemów

W przypadku problemów z pracą urządzenia, takich jak brak rozruchu, zwalnianie podczas cięcia lub pękanie brzeszczotów, należy sprawdzić naciąg paska, stan brzeszczotu, ustawienie prowadnic oraz poprawność podłączenia elektrycznego. Szczegółowe kroki naprawcze znajdują się w sekcji Trouble Shooting na stronie 23.
