Instrukcja naprawy i lista części pilarki ukosowej Ridgid R4222
Przewodnik serwisowy i lista części zamiennych dla pilarki ukosowej Ridgid R4222. Zawiera szczegółowe schematy montażowe (Figure A i B), wykazy części oraz schemat połączeń elektrycznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest arkuszem naprawczym i listą części zamiennych dla pilarki ukosowej Ridgid R4222. Służy on do identyfikacji komponentów urządzenia w celu ich konserwacji lub wymiany. Dokument zawiera szczegółowe schematy rozłożeniowe (tzw. exploded views) oraz wykazy części niezbędne do zamawiania elementów zamiennych.
Schematy montażowe i części
Dokument zawiera dwa główne schematy, które pomagają w demontażu i montażu urządzenia:

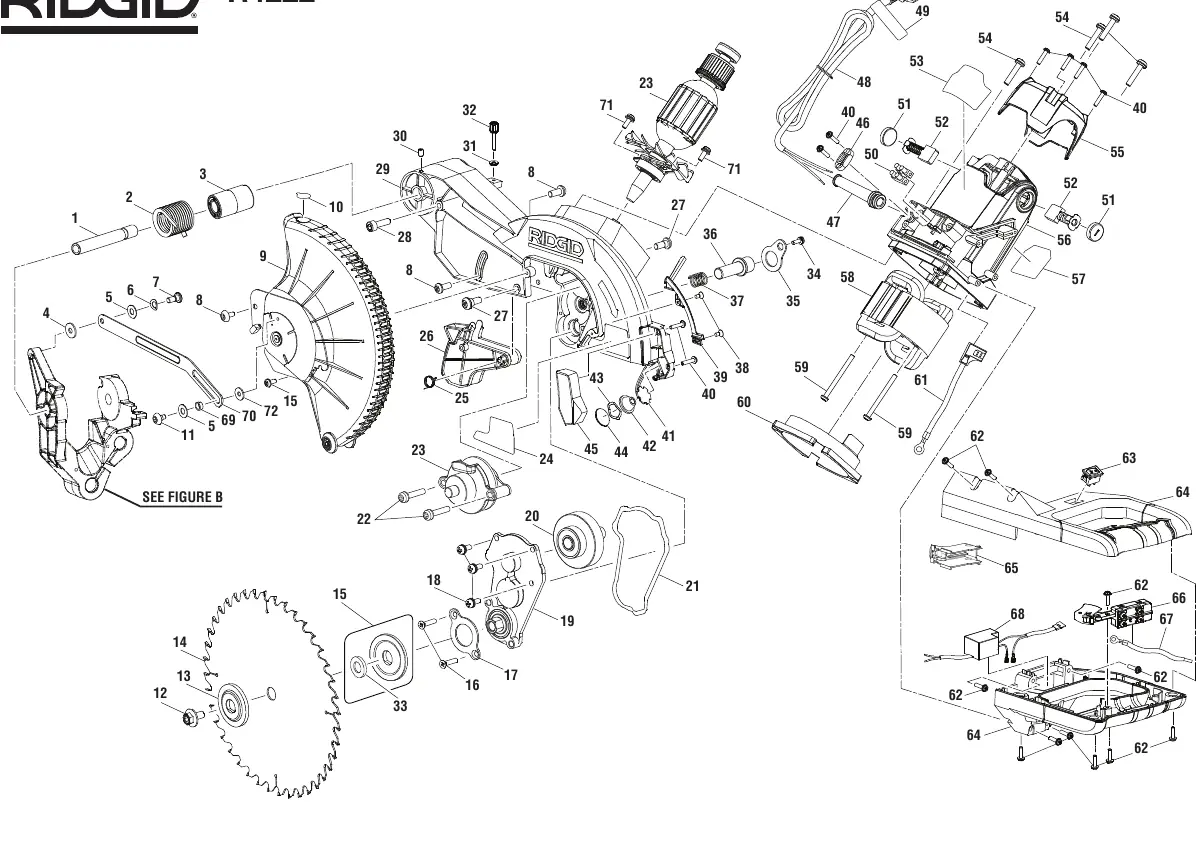

- Figure A: Przedstawia zespół silnika, tarczy, osłon oraz układu napędowego.

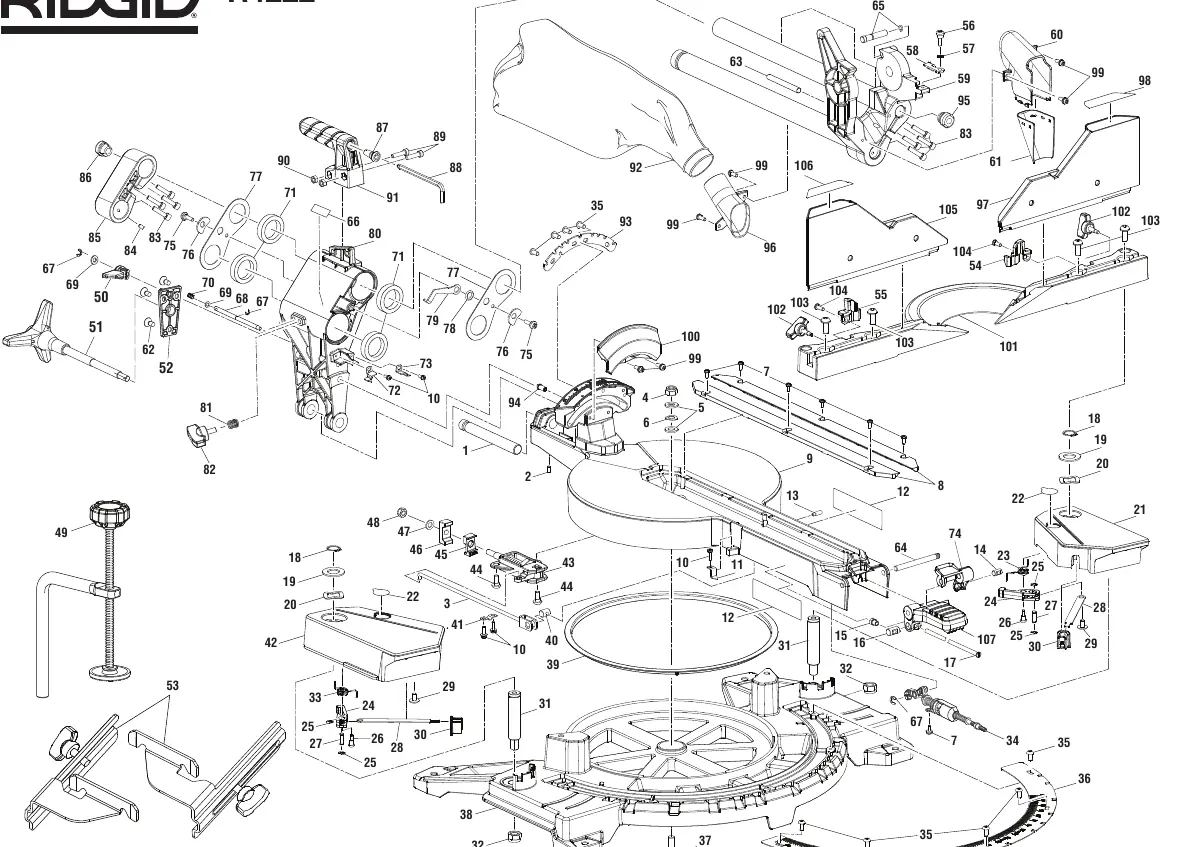

- Figure B: Przedstawia zespół podstawy, stołu, prowadnic oraz mechanizmów regulacji kąta cięcia.
Dla każdego rysunku przygotowano tabele z numerami części (Key No.), numerami katalogowymi (Part Number) oraz opisami w językach angielskim, francuskim i hiszpańskim.
Schemat elektryczny

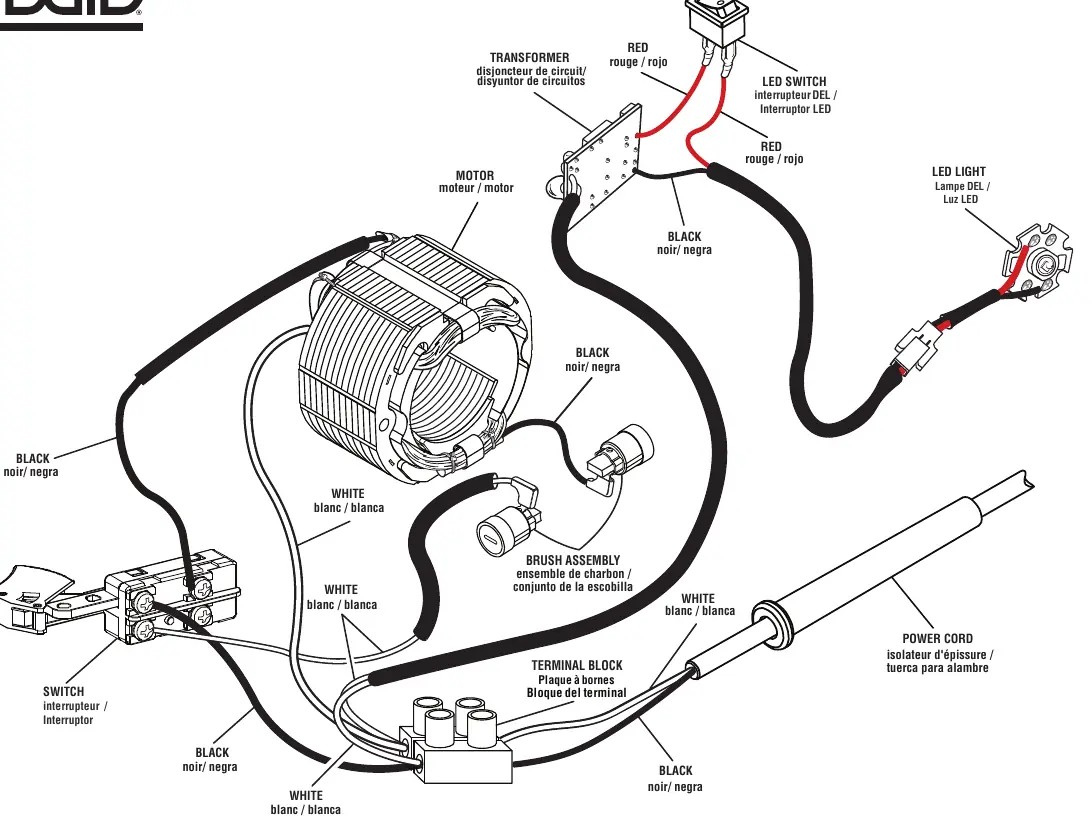

Na stronie 13 znajduje się schemat połączeń elektrycznych. Jest on kluczowy przy diagnostyce układu zasilania, włącznika, silnika oraz oświetlenia LED. Schemat pokazuje fizyczne połączenia przewodów, co ułatwia weryfikację poprawności instalacji elektrycznej wewnątrz obudowy.
Zamawianie części
Aby zamówić części zamienne, należy:
- Zidentyfikować numer części (Key No.) na odpowiednim rysunku (Figure A lub B).
- Odszukać odpowiadający mu numer katalogowy (Part Number) w tabeli.
- Zawsze podawać numer modelu R4222 w korespondencji z serwisem lub przy składaniu zamówienia.
Informacje o producencie
RIDGID
Praktyczna pomoc
Typowe problemy
Brak części zamiennej
Zidentyfikuj numer części na schemacie (Figure A lub B) i sprawdź go w tabeli części zamiennych, aby uzyskać właściwy numer katalogowy.
Problem z zasilaniem lub oświetleniem LED
Skorzystaj ze schematu połączeń na stronie 13, aby sprawdzić poprawność podłączeń przewodów między włącznikiem, silnikiem i transformatorem.
Przed użyciem
- Zidentyfikuj, czy potrzebna część znajduje się w sekcji Figure A (silnik/tarcza) czy Figure B (podstawa/stół).
- Sprawdź numer części w tabeli odpowiadającej Twojemu językowi.
- Przygotuj numer modelu R4222 przed kontaktem z serwisem.
- Upewnij się, że urządzenie jest odłączone od zasilania przed przystąpieniem do jakichkolwiek prac naprawczych.
Ilustracje i schematy
- Figure A: Przedstawia zespół silnika, tarczy, osłon i układu napędowego.
- Figure B: Przedstawia zespół podstawy, stołu, prowadnic i mechanizmów regulacji kąta.
- Wiring Diagram: Pokazuje połączenia między włącznikiem, silnikiem, transformatorem i oświetleniem LED.
Zgodność modelu
- Części są dedykowane wyłącznie dla modelu Ridgid R4222.
- Niektóre elementy oznaczone jako 'Standard Hardware Item' mogą być zakupione lokalnie w sklepach z narzędziami.
