Instrukcja obsługi pompy zanurzeniowej Ridgid 1000RSDSSmart
Szybki przewodnik po instalacji, konfiguracji Wi-Fi oraz konserwacji inteligentnej pompy zanurzeniowej Ridgid 1000RSDSSmart. Dowiedz się, jak poprawnie zamontować urządzenie, interpretować sygnały LED i korzystać z aplikacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa zanurzeniowa Ridgid 1000RSDSSmart jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń, do usuwania czystej wody gruntowej ze studzienek. Urządzenie wyposażone jest w inteligentny przełącznik (Air Switch) oraz łączność Wi-Fi/BLE. Uwaga: Pompa nie jest przeznaczona do pompowania ścieków, wody słonej, chemikaliów ani płynów łatwopalnych. Instalacja musi być wykonana zgodnie z lokalnymi przepisami elektrycznymi, z wykorzystaniem zabezpieczenia różnicowoprądowego (GFCI).
Instalacja pompy
Przed przystąpieniem do montażu upewnij się, że studzienka jest czysta i ma odpowiednie wymiary (minimum 11 cali średnicy i 22 cale wysokości). Postępuj zgodnie z poniższymi krokami:
- Umieść pompę na solidnym, wypoziomowanym podłożu. Jeśli dno studzienki jest miękkie (glina, piasek), użyj cegły lub bloku, aby zapewnić stabilną podstawę.
- Zainstaluj sztywne orurowanie PVC zgodnie z lokalnymi przepisami. Nie używaj elastycznych węży w instalacjach stałych.
- Konieczne jest zainstalowanie zaworu zwrotnego, aby zapobiec cofaniu się wody po cyklu pompowania.
- Podłącz przewód zasilający do gniazda z zabezpieczeniem GFCI.
- Po podłączeniu zasilania pompa uruchomi się automatycznie w celu kalibracji przełącznika powietrznego (Air Switch).
- Wypełnij studzienkę wodą, aby przetestować działanie pompy i sprawdzić, czy woda jest odprowadzana co najmniej 3 stopy (ok. 90 cm) od fundamentów budynku.
Aktywacja urządzenia i aplikacja
Aby w pełni korzystać z funkcji inteligentnych:
- Pobierz aplikację SmartSumpbyRIDGID ze sklepu z aplikacjami.
- Otwórz aplikację i wybierz opcję dodawania urządzenia.
- Upewnij się, że dioda statusu na pompie miga na żółto.
- Zeskanuj kod QR znajdujący się na obudowie urządzenia za pomocą aparatu w telefonie.
- Postępuj zgodnie z instrukcjami w aplikacji, aby połączyć pompę z siecią Wi-Fi.

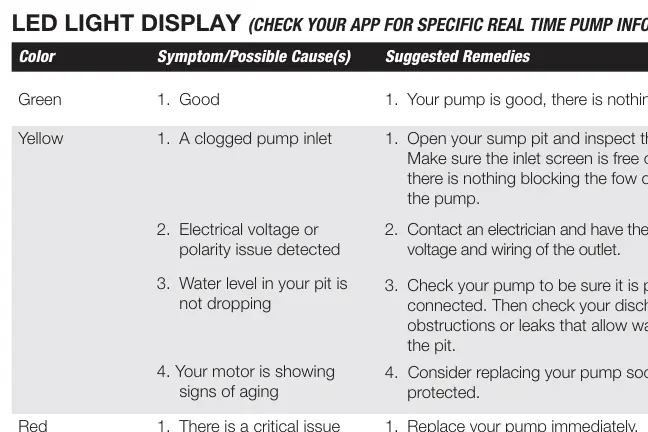

Obsługa kontrolera i sygnalizacja LED
Kontroler posiada przycisk do sterowania funkcjami oraz diody LED informujące o stanie pracy:
- Zielona dioda: System działa poprawnie.
- Żółta dioda: Wymaga uwagi (np. zatkany wlot, problem z napięciem, wysoki poziom wody). Sprawdź aplikację w celu uzyskania szczegółów.
- Czerwona dioda: Krytyczny błąd, wymagana natychmiastowa wymiana lub serwis.

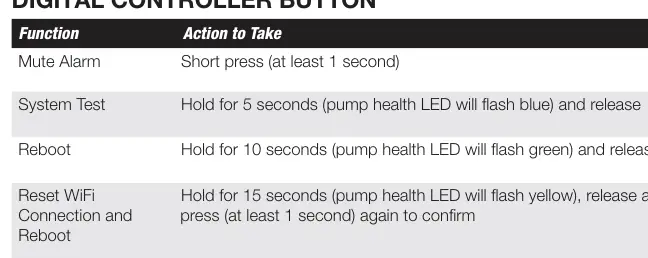

Przycisk na kontrolerze pozwala na: wyciszenie alarmu (krótkie naciśnięcie), test systemu (przytrzymanie 5s), restart (10s), reset Wi-Fi (15s) oraz przywrócenie ustawień fabrycznych (20s).
Konserwacja
Inspekcję pompy należy przeprowadzać 3-4 razy w roku. Sprawdzaj, czy pompa nie przesunęła się w studzience, usuwaj zanieczyszczenia z wlotu oraz upewnij się, że przewód powietrzny (Air Tube) nie jest zagięty ani zablokowany.
Informacje o producencie
RIDGID
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź poziom wody, bezpiecznik lub wyłącznik automatyczny. Upewnij się, że przewód powietrzny nie jest zagięty i jest poprawnie podłączony.
Pompa pracuje głośno lub nadmiernie wibruje
Sprawdź stan łożysk i wirnika. Upewnij się, że orurowanie nie jest zbyt sztywne lub luźne; rozważ użycie gumowego łącznika.
Pompa nie wyłącza się
Sprawdź przełącznik, usuń ewentualne zanieczyszczenia blokujące jego działanie i upewnij się, że przewód powietrzny jest drożny.
Dioda LED świeci na żółto
Może to oznaczać zatkany wlot, problem z napięciem lub zużycie silnika. Sprawdź wlot pompy i upewnij się, że woda w studzience opada.
Przed użyciem
- Upewnij się, że studzienka ma min. 11 cali średnicy i 22 cale wysokości.
- Zainstaluj zawór zwrotny na rurze tłocznej.
- Użyj sztywnych rur PVC (nie używaj węży elastycznych).
- Podłącz pompę do gniazda z zabezpieczeniem GFCI.
- Upewnij się, że pompa stoi na solidnym, wypoziomowanym podłożu.
- Sprawdź, czy przewód powietrzny (Air Tube) jest drożny i podłączony.
Parametry w praktyce
- On Level (ok. 9.5 cala)
- Poziom wody, przy którym pompa automatycznie się włącza.
- Off Level (ok. 4.5 cala)
- Poziom wody, przy którym pompa automatycznie się wyłącza.
Ilustracje i schematy

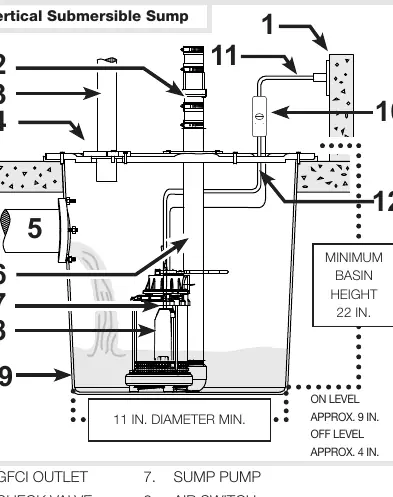

- Schemat instalacji pokazuje poprawne umieszczenie pompy w studzience, podłączenie zaworu zwrotnego, rury tłocznej oraz kontrolera z przewodem powietrznym.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Przeznaczona wyłącznie do czystej wody gruntowej.
- Nie używać do ścieków, wody słonej, chemikaliów ani płynów łatwopalnych.
