Instrukcja systemu pompy zanurzeniowej Zoeller AquaNot Spin 508
Szybki przewodnik po systemie awaryjnego zasilania pompy zanurzeniowej Zoeller AquaNot Spin 508. Poznaj specyfikację, wskaźniki LED, wymagania instalacyjne i zasady konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o systemie
System Zoeller AquaNot Spin 508 to wysokowydajny, samotestujący się system awaryjnego zasilania pompy zanurzeniowej. Zapewnia ochronę przed zalaniem w przypadku awarii zasilania sieciowego. System składa się z pompy 12V, kontrolera z funkcją ładowania akumulatora, obudowy akumulatora oraz pływaka.
Wskaźniki LED i diagnostyka
Kontroler posiada wskaźniki LED informujące o stanie systemu. Poniżej przedstawiono interpretację sygnałów:

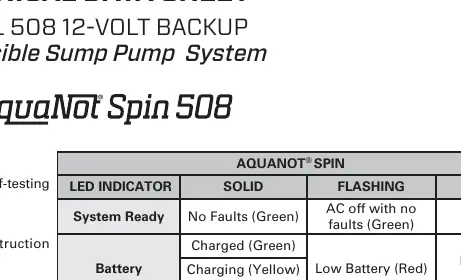

- System Ready: Zielone światło oznacza brak usterek. Brak światła przy braku zasilania AC oznacza brak zasilania sieciowego.
- Battery: Zielone światło oznacza naładowany akumulator. Żółte oznacza ładowanie, czerwone migające oznacza niski poziom naładowania, a czerwone stałe oznacza uszkodzony akumulator.
- DC Pump: Żółte światło oznacza pracę pompy. Czerwone światło oznacza usterkę pompy.
- Float Status: Czerwone światło oznacza wysoki poziom wody (jeśli używany jest opcjonalny czujnik) lub usterkę pływaka.
Instalacja i wymagania
Instalacja powinna być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (NEC, OSHA). Kluczowe wymagania instalacyjne:
- Minimalny rozmiar studzienki (pit): 16 cali (40 cm) średnicy na 22 cale (56 cm) głębokości.
- Nie zaleca się instalacji przy całkowitej wysokości podnoszenia (Total Dynamic Head) przekraczającej 20 stóp (6 m).
- Pływak musi być zamontowany tak, aby poziom wyłączenia był wyższy niż pompa DC.
- W zestawie znajduje się zawór zwrotny pompy DC, dodatkowy zawór zwrotny pompy AC, trójnik i adapter.
Akumulator i zasilanie
System wymaga zewnętrznego akumulatora typu deep-cycle. Zalecane rozmiary to grupy 27, 29 lub 31. Obudowa akumulatora mieści baterie o maksymalnych wymiarach 330 mm (dł.) x 191 mm (szer.) x 241 mm (wys.). Żywotność akumulatora zależy od częstotliwości pracy pompy; przy ciągłej pracy szacowany czas wynosi około 5,5 godziny dla w pełni naładowanego akumulatora o pojemności 175 minut.
Dane techniczne
Pompa 12V wyposażona jest w przewody o długości 2,7 m, aluminiową kieszeń uszczelniającą i płytę chłodzącą. Wydajność pompy zależy od wysokości podnoszenia (Total Dynamic Head). Przy 5 stopach (1,5 m) wydajność wynosi 39 galonów (148 litrów) na minutę, natomiast przy 20 stopach (6,1 m) wydajność spada do 6 galonów (23 litry) na minutę.
Praktyczna pomoc
Typowe problemy
Alarm dźwiękowy włącza się
Naciśnij przycisk Alarm Silence/Reset, aby wyciszyć. Naciśnij i przytrzymaj przez 3 sekundy, aby zresetować alarmy.
Wskaźnik Battery świeci na czerwono
Czerwone światło stałe oznacza uszkodzony akumulator. Czerwone migające oznacza niski poziom naładowania.
Pompa nie uruchamia się
Sprawdź bezpiecznik 30A, stan naładowania akumulatora oraz czy pływak nie jest zablokowany.
Przed użyciem
- Upewnij się, że używasz akumulatora typu deep-cycle (rozmiar 27, 29 lub 31).
- Sprawdź, czy średnica studzienki wynosi minimum 16 cali (40 cm).
- Upewnij się, że poziom wyłączenia pływaka jest wyższy niż pompa DC.
- Zatrudnij wykwalifikowanego elektryka do wykonania instalacji.
- Sprawdź, czy wszystkie połączenia elektryczne są poprawne (biały przewód do plusa, czarny do minusa).
Parametry w praktyce
- Total Dynamic Head
- Całkowita wysokość podnoszenia wody; im wyżej pompa musi tłoczyć wodę, tym mniejsza jest jej wydajność.
- Reserve Capacity
- Pojemność rezerwowa akumulatora określająca czas pracy pompy przy określonym obciążeniu.
- Shut-off Head
- Maksymalna wysokość, na jaką pompa jest w stanie wypompować wodę (dla tego modelu 22 stopy / 6,7 m).
Ilustracje i schematy

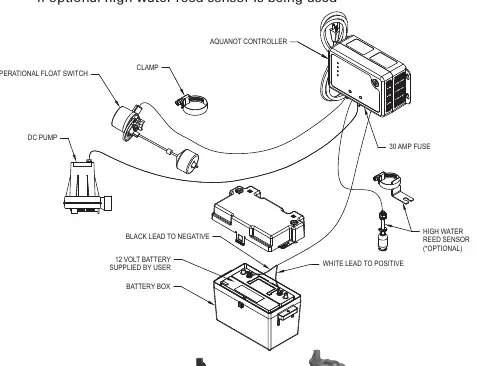

- Schemat instalacji pokazuje podłączenie kontrolera do akumulatora, pompy DC oraz opcjonalnego czujnika poziomu wody (reed sensor).

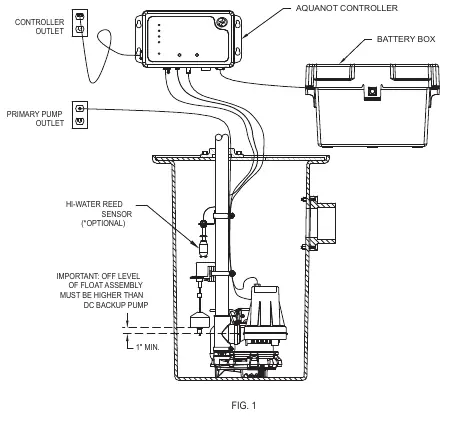

- Wskazano poprawne umiejscowienie pływaka względem pompy DC.
Zgodność modelu
- Zalecane akumulatory: Deep-cycle, rozmiar 27, 29 lub 31.
- Nie zaleca się instalacji przy wysokości podnoszenia powyżej 20 stóp (6 m).
- Opcjonalny czujnik poziomu wody (reed sensor) sprzedawany oddzielnie (P/N: 10-4830).
