Instrukcja obsługi akumulatorowej piły szablastej FLEX RS 16 12-EC / RS 25 18-EC
Szybki przewodnik po instrukcji obsługi akumulatorowej piły szablastej FLEX RS 16 12-EC oraz RS 25 18-EC. Dowiedz się, jak bezpiecznie montować ostrza, regulować stopę, obsługiwać urządzenie i dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy akumulatorowych pił szablastych FLEX RS 16 12-EC oraz RS 25 18-EC. Urządzenia są przeznaczone do profesjonalnego cięcia drewna, tworzyw sztucznych i metali.
Opis urządzenia
- 1: Przełącznik odblokowujący
- 2: Stopa obrotowa
- 3: Włącznik spustowy z regulacją prędkości
- 4: Beznarzędziowa tuleja zaciskowa na ostrze
- 5: LED
Obsługa
Przed użyciem należy naładować akumulator. Wkładanie akumulatora polega na wsunięciu go do urządzenia aż do kliknięcia. Aby wyjąć, należy nacisnąć przycisk zwalniający.
Montaż ostrza
Przed montażem należy zablokować narzędzie i wyjąć akumulator. Należy upewnić się, że tuleja zaciskowa jest otwarta, wsunąć ostrze do oporu, aż tuleja automatycznie się zablokuje. Aby wyjąć ostrze, należy obrócić tuleję.
Regulacja stopy
Stopę można obracać, aby zapewnić lepszą kontrolę podczas cięcia. Należy zablokować narzędzie, wyjąć akumulator, ustawić stopę pod żądanym kątem i ponownie zamontować akumulator.
Techniki cięcia
Cięcie ogólne
Należy upewnić się, że obrabiany element jest stabilnie zamocowany. Należy używać odpowiedniego ostrza do materiału. Podczas cięcia metalu zaleca się stosowanie oleju do cięcia.
Cięcie wgłębne
Idealne do powierzchni, których nie można ciąć od krawędzi. Należy oprzeć stopę na obrabianym elemencie, włączyć narzędzie i powoli zagłębiać ostrze, używając krawędzi stopy jako punktu obrotu.
Konserwacja
Należy regularnie czyścić narzędzie i otwory wentylacyjne. Wnętrze obudowy i silnik należy przedmuchiwać suchym sprężonym powietrzem.
Praktyczna pomoc
Typowe problemy
LED miga szybko
Przeciążenie lub przegrzanie narzędzia/akumulatora. Należy odłożyć narzędzie do ostygnięcia lub zapewnić przepływ powietrza.
LED miga wolno
Niski poziom naładowania akumulatora. Należy naładować akumulator.
Przed użyciem
- Sprawdź, czy w opakowaniu nie brakuje części.
- Sprawdź, czy urządzenie nie jest uszkodzone.
- Naładuj akumulator przed pierwszym użyciem.
- Wybierz odpowiednie ostrze do materiału.
- Zamocuj obrabiany element w sposób stabilny.
Parametry w praktyce
- Prędkość bez obciążenia
- 0-3000 obr./min.
Ilustracje i schematy

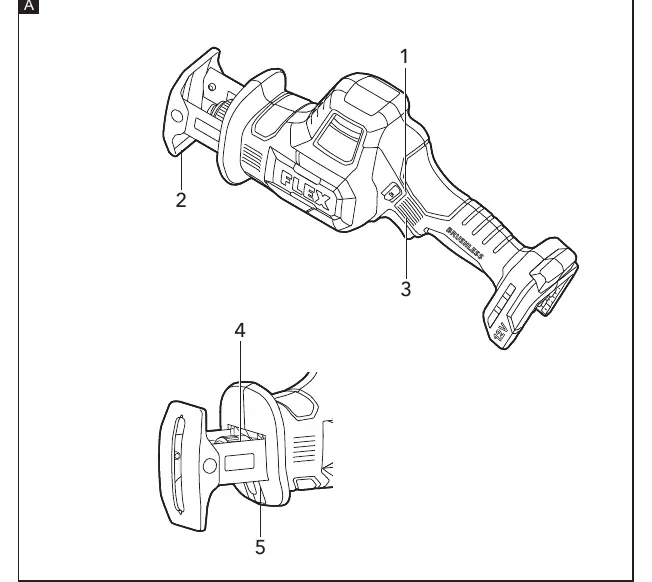

- Rysunek A: Przegląd elementów urządzenia.

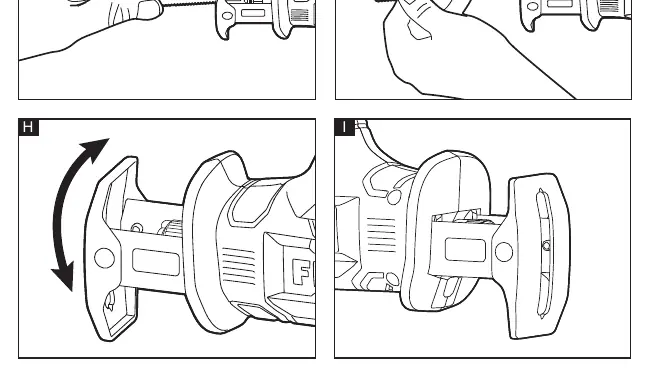

- Rysunek F/G: Montaż i demontaż ostrza.
- Rysunek H: Regulacja stopy obrotowej.
- Rysunek L: Technika cięcia wgłębnego.
Zgodność modelu
- Nie używać ostrzy do drewna do cięcia metalu.
- Używać tylko odpowiednich ostrzy.
