Instrukcja obsługi wyrzynarki akumulatorowej FLEX JSP 12-EC

Najważniejsze informacje z instrukcji

Wyrzynarka akumulatorowa FLEX JSP 12-EC jest przeznaczona do profesjonalnego użytku w przemyśle i rzemiośle. Służy do cięcia drewna, tworzyw sztucznych i metali. Urządzenie umożliwia wykonywanie cięć prostych oraz krzywoliniowych. Przed użyciem należy zapoznać się z ogólnymi instrukcjami bezpieczeństwa zawartymi w broszurze nr 315.915.

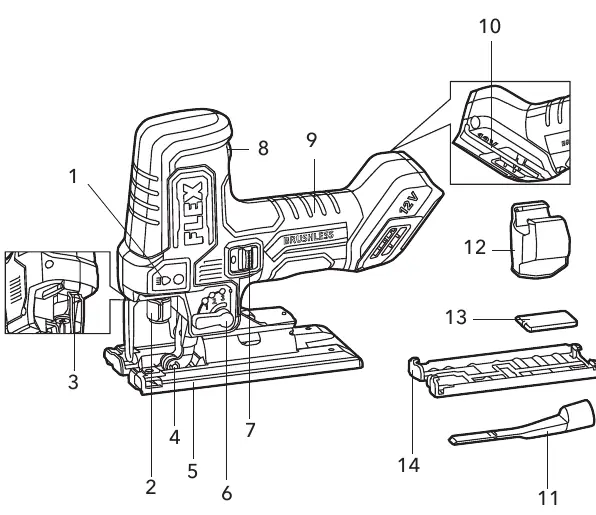

Opis urządzenia

Główne elementy wyrzynarki:

• 1. Przełącznik światła roboczego LED
• 2. Uchwyt ostrza
• 3. Lampka robocza LED
• 4. Rolka prowadząca
• 5. Podstawa
• 6. Dźwignia sterowania wychyleniem ostrza
• 7. Włącznik
• 8. Pokrętło regulacji prędkości
• 9. Uchwyt
• 10. Klucz imbusowy
• 11. Rura do odsysania pyłu
• 12. Przezroczysta osłona
• 13. Osłona przeciwodpryskowa
• 14. Pokrywa

Obsługa

Wkładanie/wymiana akumulatora: Włóż naładowany akumulator do elektronarzędzia, aż zablokuje się na swoim miejscu. Aby wyjąć, naciśnij przycisk odblokowujący i wysuń akumulator.

Montaż brzeszczotu: Wyrzynarka wykorzystuje brzeszczoty z chwytem T. Przed montażem upewnij się, że dźwignia zacisku brzeszczotu (D-1) jest w pozycji zwolnionej. Włóż brzeszczot do oporu w uchwyt (2), upewniając się, że tylna krawędź pasuje do rolki prowadzącej (4).

Osłona przeciwodpryskowa: Nie używaj jej przy cięciach ukośnych. Aby zamontować, wsuń ją w pokrywę (14) od przodu, a następnie włącz pilarkę i dociśnij do stołu, aby brzeszczot naciął osłonę.

Ustawienia

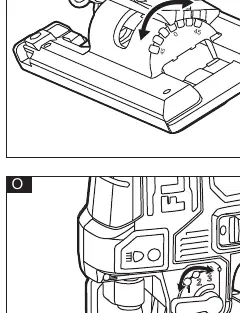

Kąt nachylenia: Podstawę można przechylać w zakresie 0°–45° (w lewo lub w prawo). Użyj klucza imbusowego (10) do poluzowania śruby (L-1), ustaw żądany kąt za pomocą skali i dokręć śrubę.

Regulacja prędkości: Użyj pokrętła (8). Pozycja 5 to najwyższa prędkość, 1 to najniższa. Pozycja A automatycznie redukuje prędkość bez obciążenia, aby zmniejszyć wibracje.

Ruch orbitalny: Ustawiany dźwignią (6). Pozycje 0-3 pozwalają dostosować pracę do materiału (0 - cięcie proste, 1-3 - różne stopnie ruchu orbitalnego).

Wskazówki dotyczące cięcia

Zawsze używaj okularów ochronnych. Przed dotknięciem materiału brzeszczot musi osiągnąć pełną prędkość. Podczas cięcia metalu używaj niższych prędkości i smaruj brzeszczot olejem lub woskiem. W przypadku cięcia wgłębnego, przechyl pilarkę do przodu, opierając przód podstawy na materiale, a następnie powoli opuszczaj brzeszczot.

Konserwacja

Regularnie czyść elektronarzędzie i otwory wentylacyjne. Wnętrze obudowy i silnik należy przedmuchiwać suchym sprężonym powietrzem. Szczegółowe rysunki i listy części zamiennych dostępne są na stronie www.flex-tools.com.
