Instrukcja obsługi pilarki stołowej Hitachi C 10FL
Szybki przewodnik po instrukcji obsługi pilarki stołowej Hitachi C 10FL. Znajdziesz tu informacje o montażu, bezpiecznej obsłudze, konserwacji oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka stołowa Hitachi C 10FL to profesjonalne narzędzie przeznaczone do cięcia drewna. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń. Kluczowe jest stosowanie osłony tarczy, klina rozszczepiającego oraz popychacza (push stick) podczas cięcia wąskich elementów. Nigdy nie wykonuj cięć z ręki (freehand).
Montaż i przygotowanie
Montaż urządzenia obejmuje złożenie stojaka, zamocowanie pilarki do stojaka, instalację przedłużeń stołu, szyn prowadzących oraz osłony tarczy. Upewnij się, że wszystkie śruby są dokręcone, a stół jest wypoziomowany. Przed pierwszym użyciem sprawdź, czy tarcza jest ustawiona równolegle do rowka prowadnicy miter gauge.
Obsługa pilarki
- Włączanie/Wyłączanie: Urządzenie posiada wyłącznik z wyjmowanym kluczem bezpieczeństwa, co zapobiega nieautoryzowanemu użyciu.
- Cięcie wzdłużne (Ripping): Wymaga użycia prowadnicy wzdłużnej (rip fence). Popychaj materiał równomiernie, używając popychacza, gdy dłonie zbliżają się do tarczy.
- Cięcie poprzeczne (Crosscutting): Wymaga użycia prowadnicy kątowej (miter gauge).
- Ukosowanie: Możliwe jest ustawienie kąta tarczy w zakresie 0-45 stopni za pomocą pokrętła regulacji przechyłu.
Konserwacja
Regularnie czyść wnętrze pilarki z trocin, aby zapobiec przegrzaniu silnika i zagrożeniu pożarowemu. Smaruj mechanizmy podnoszenia i przechyłu tarczy za pomocą suchych smarów (grafit lub silikon), które nie przyciągają pyłu. Sprawdzaj stan przewodu zasilającego i w razie uszkodzeń wymień go w autoryzowanym serwisie.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie i bezpieczniki. Jeśli pilarka wibruje, upewnij się, że jest stabilnie zamocowana do podłoża. Jeśli cięcia nie są dokładne, sprawdź ustawienie ograniczników (positive stops) dla kątów 90 i 45 stopni za pomocą kątownika.
Informacje o producencie
Hitachi, Ltd.
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się
Sprawdź, czy wtyczka jest w gniazdku, czy bezpiecznik nie jest przepalony lub czy wyłącznik obwodu nie został wyzwolony.
Materiał klinuje się podczas cięcia
Sprawdź, czy klin rozszczepiający jest prawidłowo ustawiony w linii z tarczą.
Niedokładne cięcia pod kątem 45 lub 90 stopni
Sprawdź ustawienie ograniczników (positive stops) za pomocą kątownika i wyreguluj śruby regulacyjne.
Nadmierne wibracje
Upewnij się, że pilarka jest solidnie przykręcona do stabilnego podłoża i sprawdź stan tarczy.
Przed użyciem
- Sprawdź, czy tarcza jest dobrze dokręcona do wrzeciona.
- Upewnij się, że osłona tarczy i klin są zamontowane i działają poprawnie.
- Sprawdź, czy prowadnica wzdłużna jest równoległa do tarczy.
- Załóż okulary ochronne i maskę przeciwpyłową.
- Upewnij się, że wyłącznik jest w pozycji OFF przed podłączeniem do zasilania.
Parametry w praktyce
- Średnica tarczy
- 10 cali
- Maks. głębokość cięcia 90°
- 3-3/8 cala
- Maks. głębokość cięcia 45°
- 2-1/4 cala
Ilustracje i schematy
- Fig. A/B: Montaż stojaka i mocowanie pilarki do podstawy.
- Fig. G/H: Instalacja i ustawianie osłony tarczy oraz klina rozszczepiającego.
- Fig. I: Procedura wymiany tarczy pilarskiej.
- Fig. J/K: Regulacja ograniczników kąta 90° i 45°.

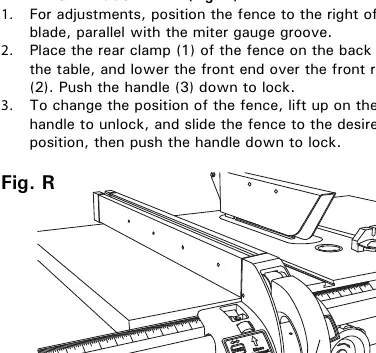

- Fig. R/T: Regulacja prowadnicy wzdłużnej i wskaźnika.
Zgodność modelu
- Wymaga zasilania 120V/15A lub 220-240V/7.5A.
- Nie używać głowic frezarskich (molding head).
- Maksymalna szerokość rowka (dado) to 13/16 cala.
- Nie używać tarcz dado o średnicy większej niż 8 cali.
